67.Нарисуйте график изменения давления по длине водяной тепловой сети для произвольно выбранного профиля местности и высоты зданий - теплопотребителей.

При проектировании и эксплуатации разветвленных тепловых сетей широко используется пьезометрический график, на котором в конкретном масштабе нанесены рельеф местности, высота присоединенных зданий, напор в сети; по нему легко определить напор (давление) и располагаемый напор (перепад давлений) в любой точке сети и абонентских системах.

Метод построения пьезометрического графика :

1.Принимая за нуль отметку самой низкой точки района (см. карту местности), строится профиль прокладки тепловой сети

2.На профиле вычерчивается в масштабе высота присоединяемых зданий.

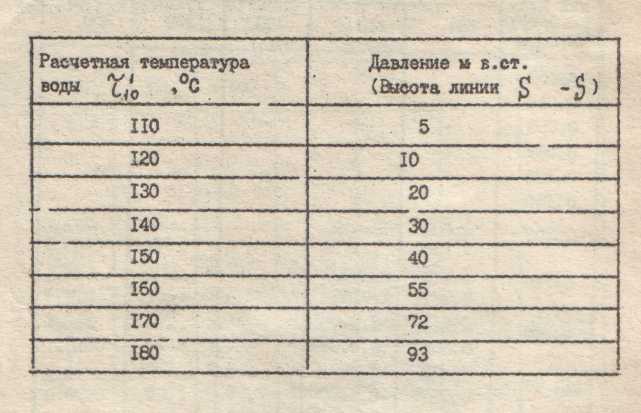

3.Выбирается (в соответствии с табл. в зависимости от температуры води в прямой сети ) и наносится на профиль уровень S - Sстатического давления, исходя из условий обеспечения невскипания вода в самой высокой точке района. Линия S - S от кладывается вверх от самой высокой точки на профиле и проводится горизонтально.

4.Задаем и откладываем от линии S - S располагаемый напор у самого отдаленного абонента. 10-15 м в.ст. -для абонентов с элеваторным вводом (обычно к жилым зданиям) и 2-5 м в.ст. - без элеваторного ввода (обычно к калориферам).

5.Откладываем расчетные располагаемые капоры ; по участкам магистрали. Половину о -вниз, другую половину

- вверх от оси симметрии.

6.Соединяем полученные точки прямой линией.

7.Добавляем гидравлические потери в котлах при теплоснабжении от котельной или в сетевых подогревателях (при теплоснабжении от ТЦ).

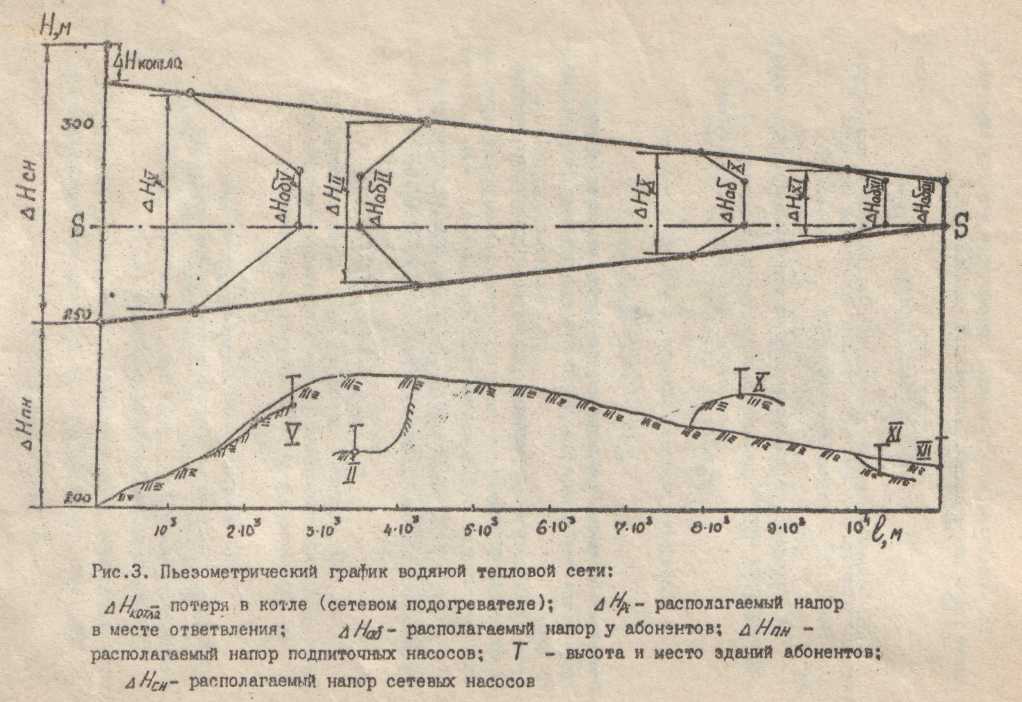

8.Наносятся пьезометрические графики ответвлений к абонентам. Полученный график (рис.) называется пьезометрическим.

9.Из графика берутся данные для выбора сетевых и подпиточных насосов. По величине располагаемого напора на сетевых насосах Нсн и расчетному расходу воды на выходе из котельной (м³/ч) выбирается марка сетевого насоса.

По величине располагаемого напора подпиточных насосов Нпн и расхода подпиточной вода (м^э/ч), равного 0,005 от объема воды, находящейся в магистральном трубопроводе и ответвлениях, выбирается марка подпиточного насоса. Объем воды рассчитывается, как произведение площади сечения трубопроводов прямого и обратного на их длину по всем участкам. Далее анализируется пьезометрический график тепловой сети и решается вопрос о способе присоединения абонентов. В случае пересечения пьезометрического графика с профилем местности линию S -Sподнимают на нужную высоту для предотвращения подсосов воздуха в сальники задвижек. Если давление в обратной магистрали у какого-либо абонента превышает 60 м в,ст. (предельное давление, на которое рассчитаны стальные отопительные приборы), то абонента присоединяют к тепловой сети по независимей схеме, т.е. через водо-водяной теплообменник, если меньше 60 м в.ст., то та зависимой - через элеватор. Напор в обратной магистрали у котельной должен быть больше 5 м в.ст. из- зa предупреждения кавитации в сетевых насосах. При необходимости график поднимается на должную высоту или устанавливается насосная подстанция на обратной магистрали. На трубопроводах устанавливаются дренажи, воздушники, перемычки между прямой и обратной линиями. Линия напора в обратной магистрали должна лежать выше высоты присоединяемых зданий с целью заполнения их систем водой.
