Трехвальная коробка передач

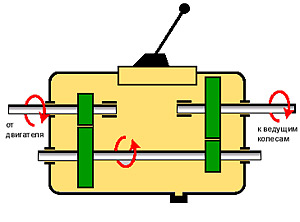

Трехвальная коробка передач Как следует из названия, такая коробка имеет три вала: ведущий, промежуточный и ведомый. Ведущий вал соединяется со сцеплением. На валу имеются шлицы для ведомого диска сцепления. Далее крутящий момент передается через шестерню, находящуюся на валу в жестком зацеплении, на промежуточный вал. Промежуточный вал расположен параллельно ведущему валу. На валу располагается блок шестерен, находящийся с ним в жестком зацеплении. Ведомый вал расположен на одной оси с ведущим. Такое расположение осуществляется за счет подшипника на ведущем валу, в который входит ведомый вал. Жёсткой связи они не имеют и вращаются независимо друг от друга. Блок шестерен ведомого вала не имеет закрепления с валом и свободно вращается на нем. Между шестернями ведомого вала располагаются муфты синхронизаторов. Муфты имеют жесткое зацепление с ведомым валом, но могут двигаться по нему в продольном направлении за счет шлицевого соединения. На торцах муфты имеют зубчатые венцы, которые могут входить в соединение с соответствующими зубчатыми венцами шестерен ведомого вала. На современных коробках передач синхронизаторы устанавливаются на всех передачах (кроме заднего хода).
Шестерня ведущего вала, блок шестерен промежуточного и ведомого вала находятся в постоянном зацеплении. При нейтральном положении рычага переключения крутящий момент от двигателя на ведомый вал не передается, а его шестерни свободно вращаются. При перемещении рычага КПП, соответствующая вилка перемещает муфту синхронизатора, который обеспечивает выравнивание (синхронизацию) угловых скоростей шестерни ведомого вала с угловой скоростью самого вала за счет сил трения. После этого, зубчатый венец муфты заходит в зацепление с зубчатым венцом шестерни и обеспечивается блокировка шестерни на ведомом валу. Ведомый вал передает крутящий момент от двигателя на ведущие колеса с заданным передаточным числом. При соединении синхронизатором первичного и вторичного валов (минуя шестерни) образуется прямая передача. Передаточное число прямой передачи равно единице. На прямой передаче шестерни вращаются вхолостую и не изнашиваются, коробка работает с максимальным КПД. Движение задним ходом обеспечивается за счет промежуточной шестерни заднего хода, устанавливаемой на отдельной оси. Шестерни трехвальной коробки передач обычно (кроме первой передачи и передачи заднего хода) делают косозубыми. Такие шестерни обладают повышенной прочностью, более долговечны и бесшумнее в работе, чем прямозубые
Трехходовая коробка передачи
Коробка передач — трехходовая, пятиступенчатая (с пятой повышающей передачей), с синхронизаторами на второй — третьей и четвертой — пятой передачах.
Картер 18 ( 55) коробки передач крепится к картеру 4 сцепления, и, таким образом, двигатель, сцепление и коробка передач составляют единый силовой агрегат.
Ведущий вал 2 установлен на двух подшипниках: впереди — в расточке торца коленчатого вала двигателя и сзади — в передней стенке картера коробки передач и крышке 3 подшипника.
На переднем конце первичного вала нарезаны шлицы для установки ведомых дисков сцепления. На заднем конце вала нарезан зубчатый венец шестерни постоянного зацепления. Вал зафиксирован от осевого перемещения в подшипнике, который относительно картера закреплен стопорным кольцом, входящим в выточку наружного кольца подшипника, и, кроме того, внутреннее кольцо подшипника поджато гайкой. Внутренняя расточка зубчатого венца первичного вала является передней опорой для вторичного вала 14, установленного в ней на цилиндрическом роликоподшипнике, задний конец вторичного вала опирается на шарикоподшипник, закрепленный стопорным кольцом в стенке картера и крышке 75. Внутреннее кольцо этого подшипника зажато между буртом вторичного вала и шестерней привода спидометра, поджимаемой фланцем 16 карданного вала. Фланец насажен на шлицы и закреплен на конце вторичного вала гайкой с шайбой.
Вторичный вал является шлицованным валом переменного сечения. На нем установлены последовательно (начиная с переднего конца) синхронизатор 5 пятой и четвертой передач, шестерня 8 пятой передачи, шестерня 9 третьей передачи, синхронизатор 10 третьей и второй передач, шестерня 11 второй передачи и шестерня 12 первой передачи и заднего хода.
Каретка синхронизатора пятой и четвертой передач насажена на шлицы вала, а третьей и второй передач — на втулку со шлицевой наружной поверхностью, зафиксированную относительно вала шпонками. Шестерни второй, третьей и пятой передач вторичного вала установлены на подшипниках скольжения, выполненных в виде стальных втулок, имеющих специальное покрытие и пропитку. Шестерня первой передачи и заднего хода может перемещаться по шлицованной части вторичного вала. Осевое переме-'щение остальных шестерен ограничено упорными шайбами и распорными втулками.
Передний конец промежуточного вала 17 опирается на роликопод-. шипник, смонтированный в передней стенке картера коробки передач, а задний — на шарикоподшипник, закрепленный стопорным кольцом в стенке картера и крышке. Кроме того, задний конец промежуточного вала притянут к внутреннему кольцу подшипника шайбой и двумя болтами, ввернутыми в торец вала.
Промежуточный вал, кроме задней шлицевой части, представляющий собой зубчатый венец шестерни первой передачи и заднего хода, имеет гладкую поверхность с рядом пазов под шпонки для фиксации шестерен. На промежуточном валу расположены последовательно: шестерня 24 постоянного зацепления, шестерня 23 отбора мощности через боковой люк, шестерня пятой 22 и третьей 21 передач, распорная втулка и шестерня 19 второй передачи.
В переднем торце промежуточного вала сделан паз для привода валика масляного насоса 25.
В приливах картера коробки передач установлена дополнительная ось 26, на которой на двух роликоподшипниках сидит блок 27 промежуточных шестерен заднего хода. Одна из шестерен блока находится в постоянном зацеплении с зубчатым венцом первой передачи, нарезанным на промежуточном валу; другая шестерня входит в зацепление с шестерней первой передачи, скользящей по шлицам вторичного вала при перемещении ее назад, когда включается задний ход.
Все шестерни коробки передач, кроме шестерен первой передачи, заднего хода и отбора мощности, находятся в постоянном зацеплении с соответствующими шестернями первичного и вторичного валов, имеют спиральные зубья для уменьшения шума при работе шестерен и увеличения их долговечности.
