38. Земляные работы на продольных уклонах при строительстве магистральных трубопроводов в горах

Разработка траншеи производится роторным и ковшовым экскаваторами, бульдозером или скрепером. Разработку траншеи роторным экскаватором применяют в мягких или разрыхленных скальных грунтах при продольном уклоне меньше предельного αпр. Работа роторных экскаваторов разрешается на продольных уклонах до 36º при движении их сверху вниз. При уклонах от 36 до 45º применяется анкеровка экскаваторов. При рытье траншеи одноковшовым экскаватором без анкеровки наибольшие продольные участки для обеспечения безопасности работ не должны превышать αпр. При α > αпр экскаватор закрепляют с помощью тракторов или бульдозеров.

Разработку траншей бульдозером применяют на продольных уклонах более 36°. Траншею-лоток разрабатывают бульдозером на ширину, несколько большую, чем ширина отвала. Разработку траншеи начинают сверху и ведут последовательно слоями толщиной 0,4—0,6 м на всю длину спуска. При крутизне продольного уклона более 40° бульдозер обязательно закрепляют трактором или тракторной лебедкой; при меньших уклонах его можно не закреплять. Закрепляющие тракторы находятся наверху уклона и при продвижении бульдозера следуют за ним, а затем вытаскивают бульдозер на исходную позицию.

П ри αп > 36º, если уклон длиной 100 м и более, целесообразно устройство траншей выполнять канатными скреперными лебедками, например серии ЛС (рис. 9.15), широко использующимися при разработке подводных траншей, лебедочный блок–диаметром 0,4 –0,6 м, тяговый канат – 24 –26 мм, вспомогательные – диаметром 16 –18 мм.

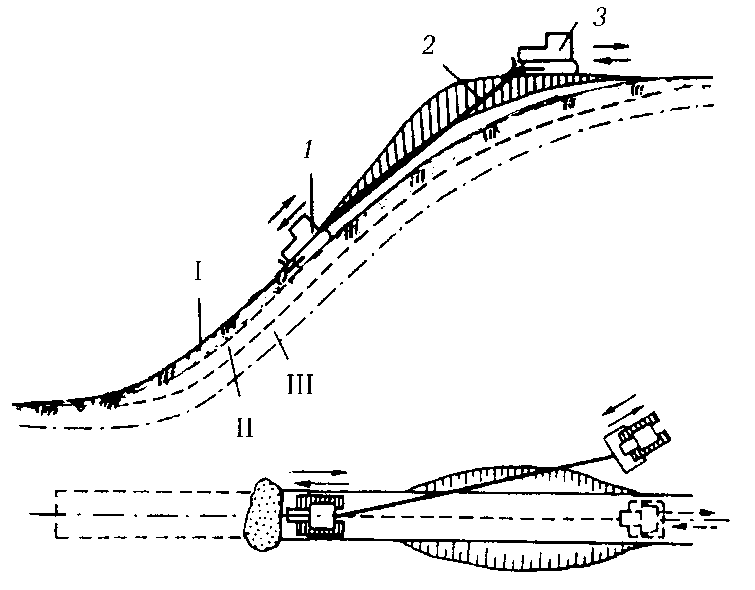

Рис. 9.14. Разработка траншеи лотковым способом:

1–работающий бульдозер Д-27; 2–анкерный трос; 3–якорящий бульдозер или трактор; I, II, III–последовательно разрабатываемые слои грунта

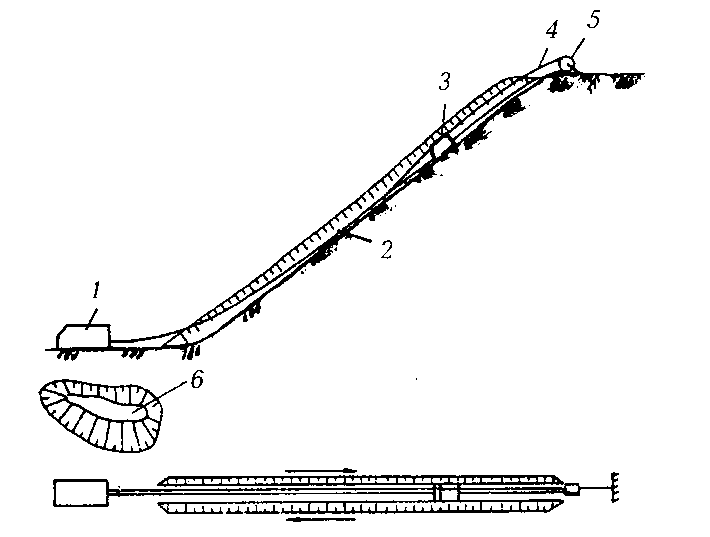

Рис. 9.15. Разработка траншеи скреперной установкой:

1–лебедка скреперная; 2–тяговый трос; 3–ковш; 4–вспомогательный канат; 5–поворотный блок; 6 – отвал грунта

39.Конструкции строительных полок на косогорных участках трасы.

Устройство полок выполняется в скальном и мягком грун­тах. Полкой в трубопроводном строительстве называют грун­товую выемку на косогоре, устраиваемую для прохода свароч-но-монтажных и изоляционно-укладочных машин. Конструктив­ные схемы полок изображены на рис.1. В скальном грунте полку делают в виде чистой выработки без кювета (рис.1.,а), а в мягком грунте с кюветом из железобетонных коробов 1 (рис.1.,б). Причем важно, чтобы железобетонный кювет был закрыт сверху железобетонными плитами с отверстиями для стока в него воды. Если кювет не закрыть, после первых же дождей он полностью может быть занесен грунтом и вода, сте­кающая сверху, будет размывать полку. Часто ширину полки увеличивают за счет отсыпки грунта 2. Устройство полки в скальном грунте может быть выполнено с применением буро-взрывных работ. Буровзрывные работы включают бурение шпу­ров, заряжание шпуров и взрывание зарядов взрывчатых ве­ществ.

Методы разработки полок при строит-ве т/пр в горах.

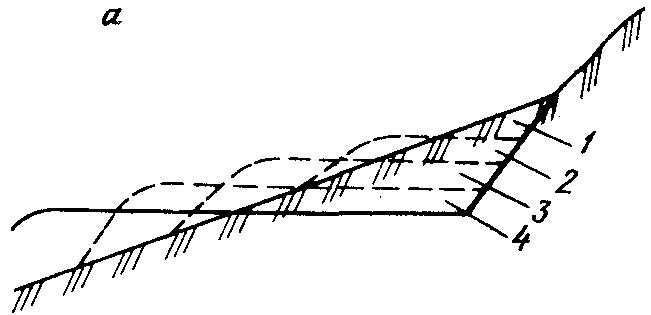

Полки на поперечных уклонах до 25° обычно разрабатывают бульдозером по двум схемам. Работа по первой схеме (продольными косыми ходами) изображена на рис.1. Грунт разрабатывают послойно: сначала слой / на длину одного захода, затем слои 2, 3, 4 и так до тех пор, пока не будет перемещен в отвал весь грунт. Длина захода прини­мается в пределах 100 м. После разработки части полки на полный профиль на один заход приступают к разработке сле­дующего участка и т. д. Недостатком схемы является то, что один и тот же грунт приходится перевал-ивать несколько раз.

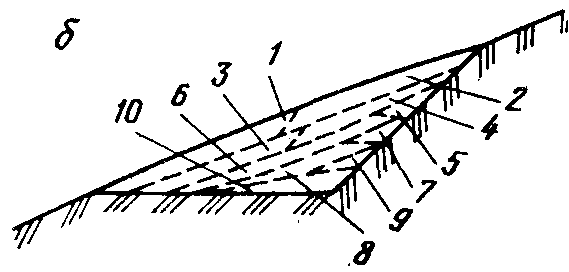

Несмотря на это, схема оказывается практически единственно возможной при устройстве полки на крутом косогоре. При про­дольной разработке часто используют два или три бульдозера, каждый из которых работает на одном слое. Вторая схема предполагает работу бульдозера поперечными ходами (рис.2.) с незначительным объемом продольных разработок. По­следовательность снятия слоев грунта ясна из рисунка. Сна­чала снимают слои 1, 2, 3 и 4 (поперечными ходами), затем убирают грунт в зоне 5 (продольными ходами), после чего сре­зают слой 6. Слои 1, 2, 3, 4, 6, 8 к 10 бульдозер разрабатывает без разворотов (возвращаясь к исходному рубежу задним хо­дом). Длина участка полки, разрабатываемой на полную глу­бину, составляет 100 —150 м. На поперечных уклонах более 25 — 30° полки устраивают одноковшовым экскаватором, оборудо­ванным прямой лопатой, или экскаватором совместно с буль­дозером. Экскаватором полку обрабатывают за один проход при высоте забоя до 6 м и за два прохода при большей вы­соте забоя. Такая схема разработки целесообразна при кру­тизне косогора 45° и более. На уклонах от 25 до 40° приме­няют иную схему работ — разработку полки осуществляют экскаватором и бульдозером (рис.3.). Экскаватор разраба­тывает за один проход часть полки 1 на наибольшую высоту забоя, а оставшийся грунт 2 снимает бульдозер поперечными ходами. При разработке полки одним экскаватором необходима планировка подошвы полки бульдозером, так как после экска­вации поверхность получается неровной, с большими неразрых­ленными глыбами (в скальных грунтах).
