25. Конструкции балочных переходов мт. Смр балочных переходов
Балочные переходы состоят из опор и собственно трубопровода, горизонтально расположенного на определенном уровне. Расчетная схема этих переходов представляет собой простую или многопролетную балку, при этом ТП, как самонесущая конструкция работает на изгиб. В зависимости от протяженности перехода число опор и, следовательно, пролетов, может быть различно. Длина однопролетных переходов не превышает 30-50м.
При необходимости пересечения более широких препятствий применяют балочные переходы, имеющие, кроме пролета, еще и две консоли. Также для увеличения длины перекрываемого пролета и исключения необходимости установление промежуточных опор в балочных конструкциях могут применяться вспомогательные поддерживающие элементы (напр. в виде фермы).
В трубопроводном строительстве применяются следующие конструктивные схемы балочные переходов:
а) прямолинейная прокладка без компенсации продольных деформаций (рис.1 (а));
б) прокладка трубопроводов с компенсацией продольных деформаций:
- трубопроводы с П-, Г- и Z-образными компенсаторами, устанавливаемыми через определенные расстояния в вертикальной или горизонтальной плоскостях(рис.1.(б));
- трубопровод, имеющий в плане зигзагообразную форму (рис.1 (в));
- упругоискривленный самокомпенсирующийся трубопровод (рис. 1.(г));
- прямолинейная прокладка со слабоизогнутыми компенсационными участками (рис

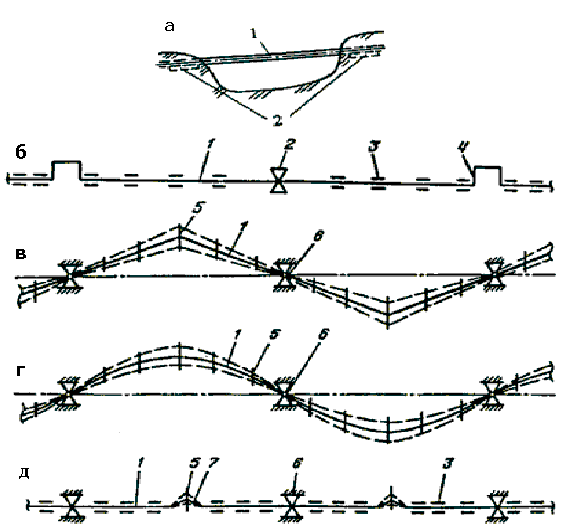

Рис. 1 Конструктивные схемы балочных переходов
1 – трубопровод;2 – неподвижная (анкерная) опора;3 – промежуточная продольно-подвижная опора;4 – П-образный компенсатор;5 – промежуточная свободноподвижная опора; 6 – шарнирная опора;7 – слабоизогнутый компенсационный участок.
Сооружение надземных переходов осуществляется в соответствии с проектом организации строительства всего трубопровода в целом. Комплекс СМР сопровождается несколькими поэтапными геодезическими съемками. Допустимые отклонения:
1)Точность положения оси опор и ТП:
а) ± 100 мм вдоль оси ТП;
б) ± 50 мм поперек оси ТП;
в) ± 200 мм свободно подвижных опор.
2) Смещение фундаментных опор относительно осей ± 40 мм;
3) Отклонение высотных отметок ± 25-40мм;
4) Величины монтажных напряжений должны быть менее 0,9 σт .
Применяются 3 основных способа монтажа и укладки ТП на опоры:
1) Продольная подвижка заранее сваренной плети на опору;
2) Укладка длинномерной плети с поверхности земли или с поверхности льда на опоры.
3) Подъем с поверхности строительной полосы на опоры отдельных труб или секций с последующей сваркой.
При 1 способе однопролетные и многопролетные балочные переходы без компенсаторов сооружают из одной плети на всей длине перехода. Монтаж выполняют ТУ, иногда с привлечением стреловых кранов. Расчетное расстояние ними не должно превышать допустимых значений. Свес консоли до 0,4 Lпр. Плеть ТП протаскивают параллельно створу перехода с постепенным или последующими подъемами на опоры, при использовании следующих методов:

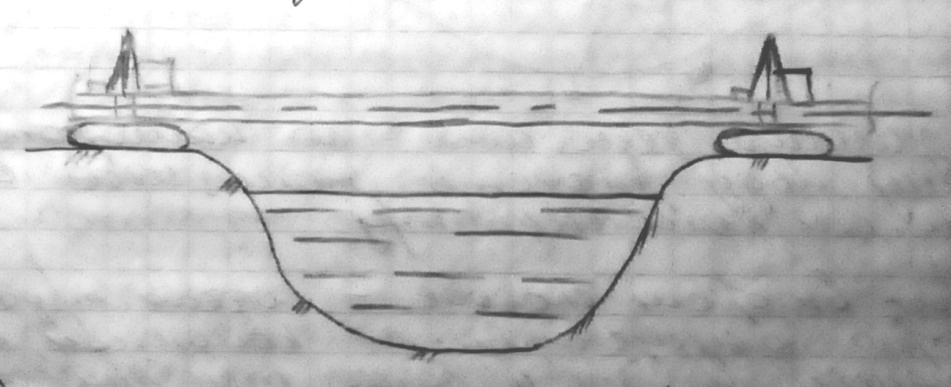

а) на
переходах Lпр
≤40 м с использованием 2 ТУ:

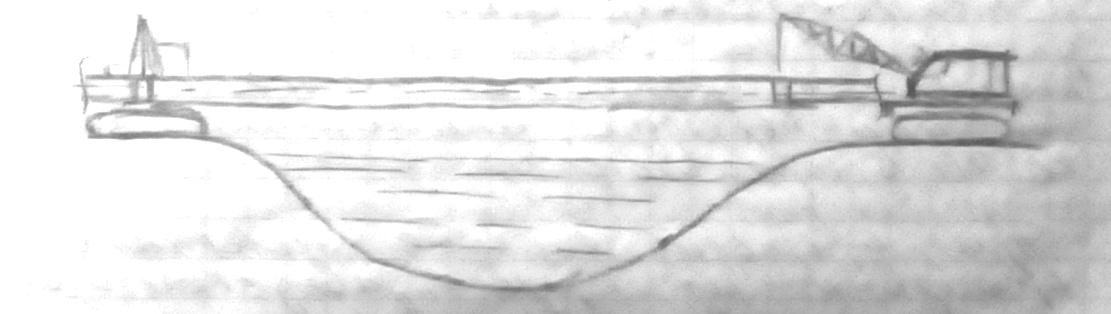

б) на переходах Lпр > 40 м, на одном берегу устанавливается ТУ, а на другом стреловой кран

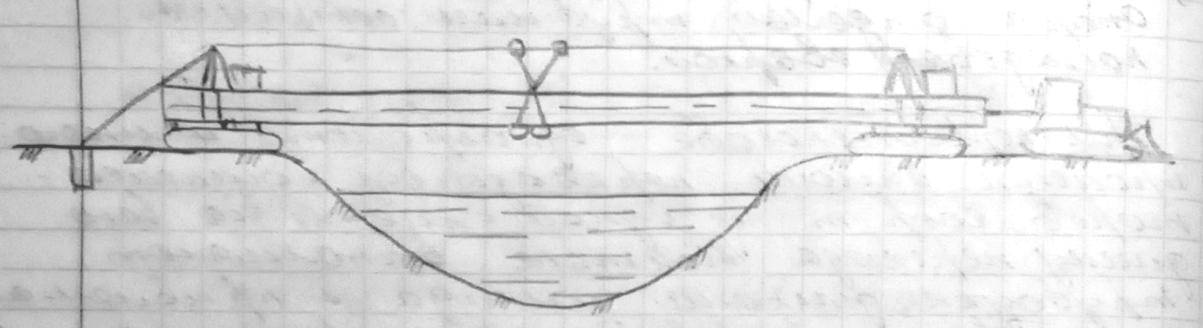

В)
укладка с использованием временного
троса, закрепленного якорями
Г)

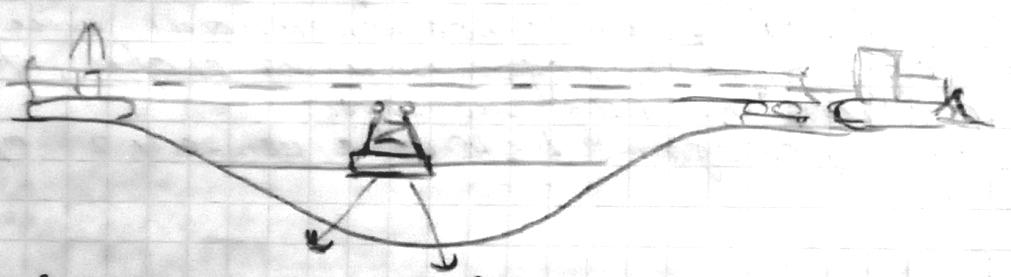

протаскивание с использованием 1 и более
понтонных опор
д) В зимних условиях по намороженному льду расчетной толщины с использованием колонны ТУ.
При 2 способе подъем труб на опоры осуществляется колонной, состоящей из 2ух или более ТУ, в зависимости от D трубы.
При укладке нужно обеспечить сохранность ТП от излома и сохранность ИП и теплового слоя.
Подъем и укладка на опоры длиномерной плети осуществляется способом перехвата или переезда, аналогично укладке ТП в траншею.
При 3 способе монтаж ТП производят из труб с заводской изоляцией, теплоизоляция может наносится в заводских базовых условиях.
Монтаж ТП (D >530 мм) производится из 3х-трубных секций, а для ТП меньшего диаметра – из отдельных труб или 2ух-трубных секций, т.к. они обладают повышенной гибкостью.
В местах монтажа компенсаторов оставляются технологические разрывы. Сварку компенсационных участков производят с помощью наружных центраторов. Перед вваркой компенсаторов в общую нитку производится предварительная растяжка.
