Глава 2. Схемы смещения усилителей

Простые задачи

2.1. На рис.2.1 транзистор Т имеет В=80. Чему равно напряжение U⁰_К?

2.2. Нарисуйте нагрузочную характеристику по постоянному току схемы на рис.2.1.

2.3. При какой величине В наступит насыщение транзистора Т на рис.2.1?

2.4. Если В=125 на рис.2.1, то рассчитайте U⁰_К ,U⁰_Э,U⁰_Б.

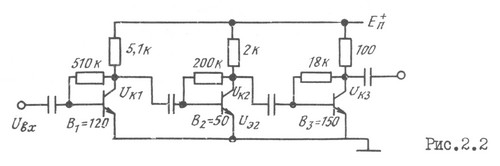

2.5. Если Е⁺_П=10 В на рис.2.2, то чему равно U⁰_К каждого каскада?

2.6. Если на рис2.2 схема питается от Е⁺_П=5 В, то чему равна мощность рассеяния Р каждого транзистора?

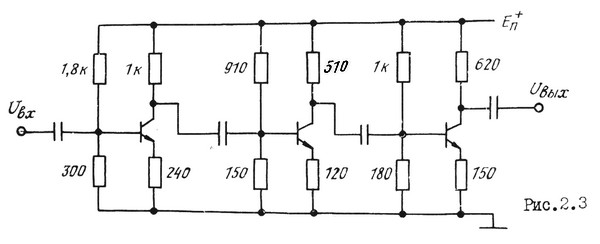

2.7. Чему равно напряжение U⁰_Э каждого транзистора, если Е⁺_П=10 В (рис.2.3)?

2.8. Рассчитайте постоянные составляющие токов (I⁰_К) и напряжений U⁰_К ,U⁰_Э и U⁰_Б, если Е⁺_П=20 В. Рассчитайте мощность рассеяния Р каждого транзистора (рис.2.3).

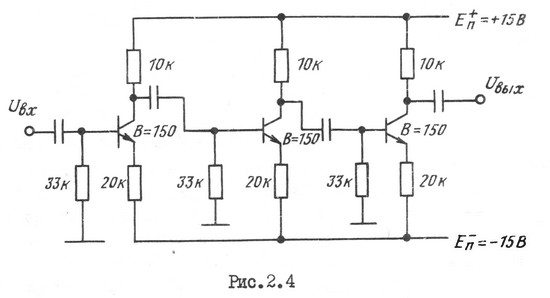

2.9. Чему равен ток каждого каскада на рис.2.4 и U⁰_К , U⁰_Б?

2.10. Чему равна мощность рассеяния Р каждого транзистора на рис.2.4?

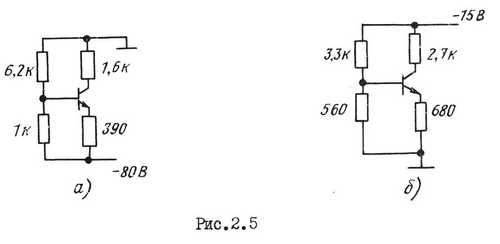

2.11. Чему равен коллекторный ток на рис.2.5,а и следующие напряжения: U⁰_К ,U⁰_Э и U⁰_Б?

2.12. Для схемы на рис.2.5,б рассчитайте U⁰_К ,U⁰_Э и U⁰_Б.

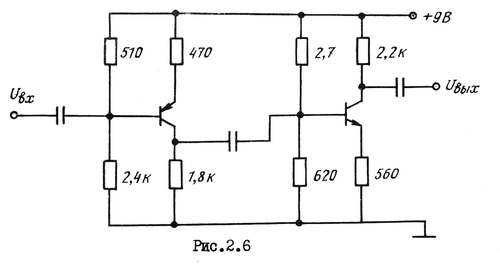

2.13. Для каждого каскада на рис.2.6. рассчитайте U⁰_К ,U⁰_Э и мощность Р.

2.14. Стабилитрон на рис.2.7 заменен на стабилитрон с напряжением стабилизации 4,7 В. Чему равен ток светодиода?

Задачи на нахождение неисправностей.

2.15. Напряжение Е⁺_П=20 В на схеме 2.3. Объясните, напряжение U⁰_К1 увеличиться, уменьшиться или не изменится при следующих повреждениях: а) резистор 1,8 кОм оборван;

б) напряжение U_КЭ транзистора Т1 закорочено;

в) резистор 240 кОм оборван;

г) резистор 240 кОм закорочен;

д) резистор 300 кОм закорочен;

е) резистор 1 кОм оборван;

ж) резистор 910 кОм оборван.

2.16. Напряжение Е⁺_П на рис.2.3 равно 15 В. Вольтметр показывает следующие напряжения:

первый каскад – U⁰_Э=1,5 В и U⁰_К =8,9 В;

второй каскад – U⁰_Э=0 В и U⁰_К =15 В; третий каскад – U⁰_Э=1,6 В и U⁰_К =8,6 В.

2.17. На рис.2.6 напряжение U⁰_К первого каскада рано 0. Укажите возможные причины.

Задачи на проектирование.

2.18. Спроектируйте каскад ОЭ со схемой смещения с помощью резистора, замыкающего коллектор с базой транзистора, чтобы получить ток I⁰_К =5 мА при В=150 и Е⁺_П =+20 В.

2.19. Спроектируйте двухкаскадный усилитель, используя резисторный делитель напряжения в цепи базы. Параметры: Е⁺_П =+25 В, I⁰_К =1,5 мА каждого каскада, В=125.

2.20. Перепроектируйте трехкаскадный усилитель на рис.2.4 с делителем напряжения на входе.

2.21. Спроектируйте источник тока на p-n-p транзисторах, подобно источнику тока на рис.2.7 со следующими параметрами: I⁰_К =40 мА при U_СТ= 1 В и Е⁺_П =15 В.

Сложные (проблемные) задачи.

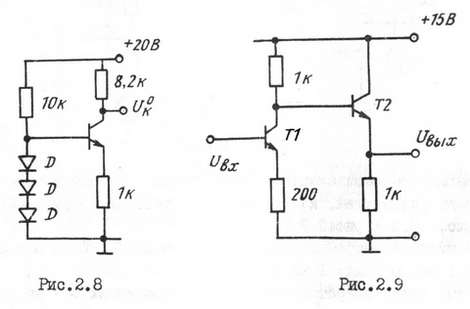

2.22. Рассчитайте U⁰_Э, I⁰_К и U⁰_К схемы на рис.2.8. Определите изменения тока I_К при изменении температуры окружающей среды на ΔТ=40ºС ; ΔU_ЭБ /ΔТ = -2,5 мВ/град.

2.23. В схеме на рис.2.8 ТКС резистора R=1 кОм равен 0,3%/ºС. Как изменится ток I_К, если ΔТ=40ºС?

2.24. В схеме усилителя на рис.2.9 определите выходное напряжение, Если напряжение U_ВХ изменилось с 2 В до 3 В, то чему будет равно новое значение U_ВЫХ?

2.25. Измениться ли напряжение U⁰_К в схеме на рис.2.8 при изменении окружающей температуры на ΔТ=40ºС, если количество диодов уменьшить (увеличить) до: а) двух; б) четырех.
