3.4.Командный файл программного имитатора
; Командный файл имитатора
ma 0,0,0x1000,ram ; Определение ПП типа RAM с адресами 0 - 0x1000
ma 0,1,0x05f,ram ; Определение ПП типа RAM с адресами 0 - 0x05f
; (регистры, отраженные на память)
ma 0x100,1,0x0400,ram ; ПД типа RAM с адресами 0x100 - 0x4ff
; Блоки Внутреннего DARAM B0, B1
ma 0x800,1,0x1200,ram ; Внешняя ПД c адресами 0x800 - 0xffff
; Команды задания входного|выходного паралельных портов
; (страница 2 - пространство ввода/вывода) и подключения к ним
: файлов для чтения (infile.dat) и записи (outfile.dat)
ma 0x50,2,1,iport
ma 0x51,2,1,oport
mc 0x50,2,infile.dat,READ
mc 0x51,2,outfile.dat,WRITE
; Команда подключения к входу процессора INT1 файла t_int.dat, задающего
; период поступления внешних запросов на прерывание
pinc INT1, t_int.dat
take alias.bat ; загрузка файла с командами имитатора
load nrf_in.out ; загрузка исполняемой программы
? PC=0x00 ; установка начального значения программного счётчика
mem 0x0100 ; формирование и задание начальных адресов трех
mem1 0x0200 ; окон памяти
mem2 0x0300
sound on ; включение звуковой сигнализации
4. Расчет фильтра с помощью пакета программ fd
Приведем типичную последовательность действий по расчету цифрового фильтра при работе с пакетом FD. Для расчета и реализации фильтра следует выполнить следующие операции.
Запустите программу FD.
Выберите с помощью меню пункты Синтез, Вид фильтра (Нерекурсивный фильтр/Рекурсивный фильтр);
Задайте тип синтезируемого фильтра (ФНЧ, ФВЧ, ПФ, РФ, КОРРЕКТОР). В появившемся окне (рис.5.)
задайте метод расчета (для КИХ-фильтра только алгоритм Ремеза) и вид импульсной характеристики;
установите частоту дискретизации;
задайте параметры АЧХ;
установите рекомендуемый порядок фильтра;
нажмите кнопку Синтез.
После окончания процедуры расчета фильтра в появившихся окнах просмотрите характеристики и коэффициенты фильтра и составьте таблицы значений коэффициентов фильтра и его импульсной характеристики.

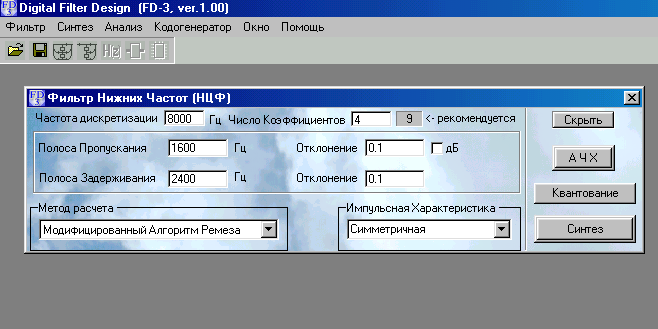

Рис. 5. Окно выбора параметров при синтезе фильтра
5. Литература
1. Единая система программной документации. Общие положения.
ГОСТ 19.001-77
2. Схемы алгоритмов, программ, данных и систем. Условные обозначения и правила выполнения. ГОСТ 19.701-90 (ИСО 5807-85). –М., 1991.
3. Общие требования к текстовым документам - ГОСТ 2.105-95
4. Яковлев Л.А. Цифровые процессоры обработки сигналов: методические рекомендации к лабораторным работам/ СПбГУТ. СПб, 2003
5. Солонина А.И., Улахович Д.А., Яковлев Л.А. Алгоритмы и процессоры обработки сигналов. – СПб.: БХВ-Петербург, 2001.
6. Основы цифровой обработки сигналов: Курс лекций/ - СПб.: БХВ-Петербург, 2003.
