2.5.Защита плотбища от ледохода
Если имеется опасность воздействия весеннего ледохода на секции и плоты, сформированные на плотбище, то следует предусмотреть защитные мероприятия.
В качестве ледозащитных сооружений следует применять ледорезы, свайные кусты, пакетные боны (рис. 2.23). Тип ледореза выбирают в зависимости от мощности ледохода.
Для защиты от одиночных случайных небольших льдин применяется обоновка.
При слабом ледоходе (площадь льдин до 60 м2,толщина льда не более 0,6 м, поверхностная скорость течения не более 0,5 м/с скопление и нагромождение льдин в створе ледореза отсутствует) следует применять свайные кусты из 4, 6, 7 и 10 свай а также однорядные-двухрядные свайные ледорезы с общим числом свай от 5 до 11 штук [1].
При нормальном ледоходе (площадь льдин от 800 до 1600 м2, толщина льда до 0,6 м, поверхностная скорость течения более 1 м/с) применяются шатровые ледорезы с общим числом свай от 17 до 34 штук.
При мощном ледоходе (площадь льдин от 2500 до 4000 м2 , толщина льда до 1 м, поверхностная скорость течения более 1 м/с) следует применять шатровые ледорезы с числом свай от 25 до 46 штук.
Как исключение допускается по согласованию с органами рыбоохраны сооружение оградительных ледозащитных дамб, как правило, грунтовых с использованием для их строительства грунта, вынимаемого при проведении земляных работ на плотбище (при планировке плотбища). Дамбы сооружают непереливные без крепления откосов и их гребня.
Студенту необходимо разработать комплекс мероприятий по защите плотов от воздействия плывущих льдин и показать на плане плотбища расположение ледозащитных сооружений.
2.6. Определение объема земляных работ
Для обеспечения гарантированного водосъема плотов необходимо спланировать плотбище под расчетную отметку. Объем земляных работ рассчитывают по следующей методике.
На плане участка местности при помощи интерполяции проводят линию нулевых работ, которая представляет собой дополнительную горизонталь с отметкой равной расчетной (проектной) отметке заложения дна плотбища.
2.Участок местности, ограниченный этой линией, разбивают на треугольники таким образом, чтобы вершины треугольников располагались в точках с известными отметками, а стороны треугольников не пересекали линию нулевых работ (рис. 2.26.).

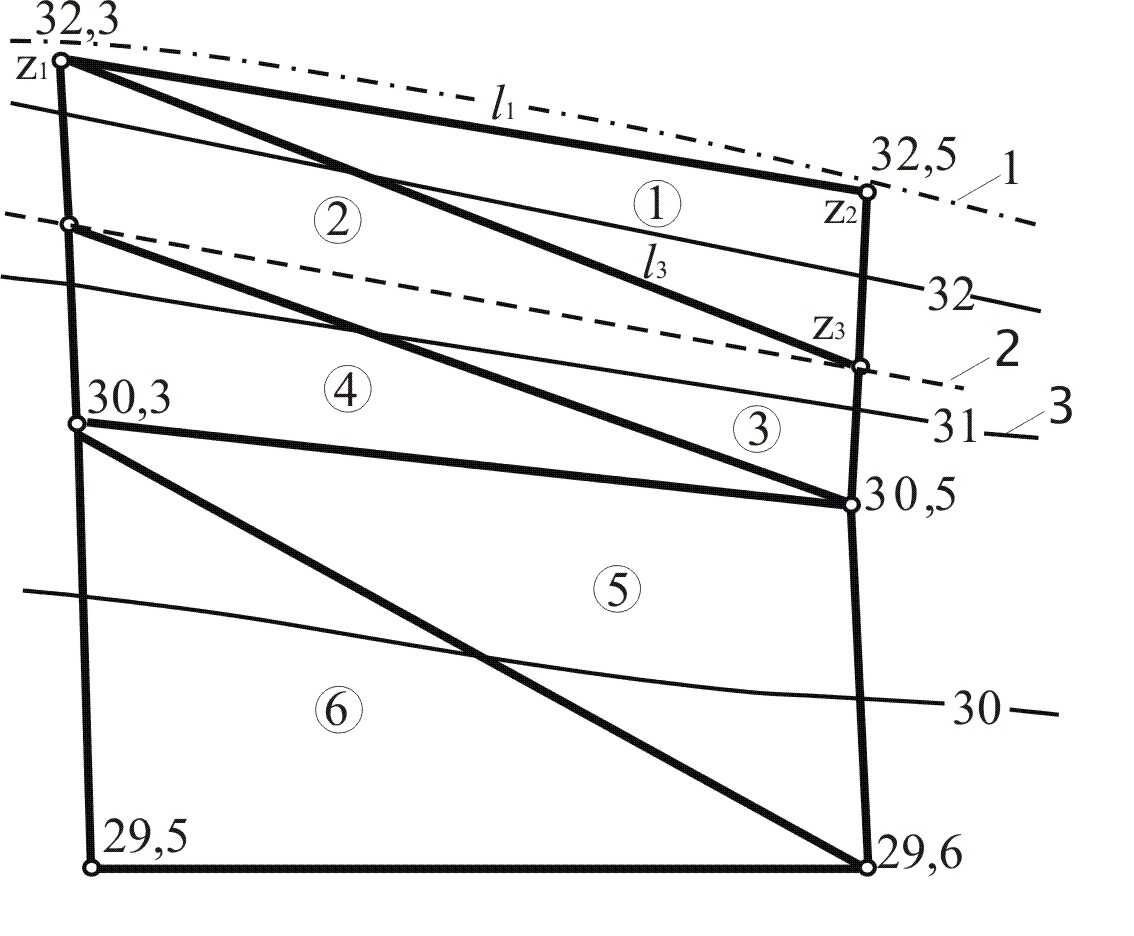

Рис. 2.26. Определение объема земляных работ:
1 – граница плотбища; 2 – линия нулевых работ; 3 – горизонталь с отметкой 31 м; - номер треугольника; - отметка реечной точки (в м ).
Например, пунктиром показана линия нулевых работ, а участок плотбища разбит на 6 треугольников, вершинами которых являются нанесенные на план реечные точки и точки горизонтали нулевых работ.
3.Все треугольники нумеруют. В каждом треугольнике измеряют на плане длины сторон с точностью до миллиметра. Полученные результаты записывают в таблицу 2.10.
Таблица 2.10. Объем земляных работ
Номертреугольника |
Длина стороны, мм |
Отметка вершины, м |
Объем земляных работ, м3 |
||||
l1 |
l2 |
l3 |
Z1 |
Z2 |
Z3 |
||
|
|
|
|
|
|
|
|
Объем земляных работ на площадке треугольной формы определяется по формуле
W
=
( Z1
+ Z2
+ Z3
- 3
Zпл
)
(2.36)
где S - площадь треугольника, м2
Zпл - проектная отметка заложения дна плотбища, м
Площадь треугольника по известным сторонам можно определить при помощи формулы Герона
S
=
.
(2.37)
где p - полупериметр треугольника, м
p = ( l1 + l2 + l3 ) / 2 . ( 2.38.)
Подсчитывают объемы земляных работ Vi для всех треугольных контуров. Определяют общий объем срезки бугров и засыпки ям, суммируя положительные и отрицательные значения Wi.
В процессе эксплуатации плотбища возникает необходимость движения транспортных средств по затопляемым участкам. Толщина льда на таких участках должна быть увеличена до безопасного значения. Для этого применяется намораживающий агрегат (рис 2.27) с дождевателем. Крутящий момент с вала приводного двигателя передаетсяна вал насоса. Насос через рукав забирает из водоемам воду и подает ее к дождевателю. Дождеватель вращается в горизонтальной плоскости в пределах заданного сектора.
Р
ис.

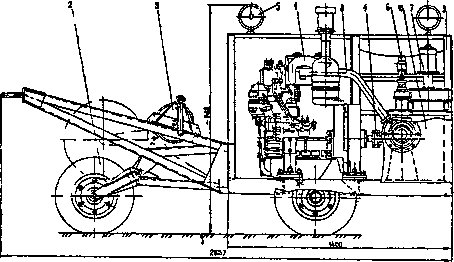

2.27. Агрегат намораживающий: 1 – двигатель
Д – 21; 2 – ходовая часть; 3 – лебедка; 4 –
муфта; 5 – фара; 6 – дождеватель; 7 –
привод дождевателя; 8 – газопровод
обогрева насоса; 9 – каркас; 10 – насос
НШ – 600М
Техническая характеристика агрегата
Тип прицепной на колесном ходу
Производительность намораживания льда при температуре воздуха –20 и толщине намораживаемого льда 0,1 м, в пределах, м3/ч 26 – 30
Дождеватель среднеструйный
- дальность полета струи, м 36
- угол возвышения ствола, град 15…45
- сектор намораживания, град 90
- частота вращения дождевального ствола, с 0,014-1
Насос НШ – 600М
- подача, м3/ч 24 – 36
- напор, м вод. столба 35 – 50
вакууметрическая высота всасывания, м 6,5
Тип привода от двигателя внутреннего сгорания
Двигатель (привод насоса) Д – 21А
-мощность, кВт 14,7
-частота вращения вала номинальная, с 26,7-1
Вместимость топливного бака, дм3 50
Масса агрегата, кг 780
