ПРИНЦИПЫ И КОНЦЕПЦИИ ПРОЕКТИРОВАНИЯ СИСТЕМ

Процесс проектирования основывается на 2-х базовых принципах:

1. Анализ

2. Синтез.

Анализ - процесс расчленения системы (объекта) на элементы (подсистемы) по заданным характеристическим признакам.

Объект рассматривается в аспекте составляющих его элементов. При этом должно соблюдаться 3 принципа:

1. Функциональная полнота - любое функциональное множество Р корректно, если оно обладает свойствами:

   1. полноты (достаточное количество {f_i}- функций и достаточность {f_i} для реализации F),

   2. непротиворечивости (никакая функция из F не противоречит другой),

   3. независимости (невыводимости f_i из f_j, (f_i,f_j)ЄF)

2. Принцип пары - каждый элемент e_i, соответствующий функции f_i ,обладает свойством наличия входа и выхода.

е_i(x_i,y_i)или e_i>f_i(x)=y или х->e_i->y

3.Свойство надежности элементов и системы в целом.

Синтез - процесс составления неделимо функционирующей единицы из элементов.

Чтобы процесс синтеза был совершен корректно, необходимо выполнение следующих принципов:

1. Принцип координации. Все элементы должны быть связаны по конкретной схеме, либо координации управления, либо координации времени и т.п.

2. Принцип завершенности, или законченности, переходных процессов в элементных системах. Переход к следующему этапу работы в системе возможен при завершении предшествующих ему этапов.

3. Принцип автономности работы элементов системы.

4. Принцип качества работы элементов системы.

ПРИНЦИПЫ СИСТЕМНОЙ РАЗРАБОТКИ СИСТЕМ

1. Принцип системного единства (удовлетворение концепции координации системного единства).

2. Принцип адекватности (соответствие строящейся системе реальной предметной области).

3. Принцип инвариантности (независимо от форм входной информации, от среды, где реализуется система - система должна выполнять свою функцию).

4. Принцип информационного единства.

5. Принцип совместимости частей системы между собой и самой системы с другими системами.

6. Принцип развития отвечает за развитие количества подсетей.

7. Принцип включения в систему новых частей без изменения самой системы.

8. Принцип комплексности (сложности) и согласованности.

При разработке систем возникают следующие проблемы, которые должны решаться в процессе создания систем:

1. Технологическая (выбор средств реализации системы, режимы работы системы).

2. Концептуальная (разработка системных принципов по проектированию системы, т.е. совокупности научных тезисов; выбор концептуальной схемы ТП, определение структуры БД на логическом уровне).

3. Методологическая (разработка методологии, правил проектирования системы).

4. Теоретическая (выбор математической модели для структурного и имитационного моделирования).

5. Языковая (выбор языка для описания систем, проектов и функционирования систем).

6. Оценочная (оценка разрабатываемой системы на проектном уровне).

ПРИНЦИПЫ СИСТЕМНОЙ РАЗРАБОТКИ СИСТЕМ

Рис 1.2.4.

Рис 1.2.5.

1.3. Элементы теории информации

1. Информация – определение, свойства, структура.

2. СУБД.

3. Другие ИТ.

4. АРМ – цели, структура, функционирование.

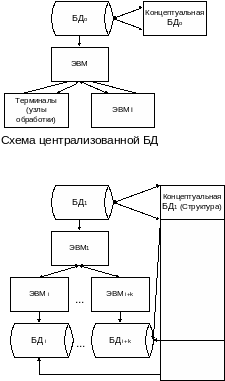

СХЕМЫ БД

Рис 1.3.1.

Рис 1.3.2.

Рис 1.3.3.

Рис 1.3.4.

Рис 1.3.5.

ПРИНЦИПЫ ПОСТРОЕНИЯ АСАУЭ.О.

Рис 1.3.6.

4. АРМ – цели, структура и функционирование

Наиболее современные ИТ, используемые на экономических объектах — это АРМ и сети АРМ.

Определение:

АРМ — комплекс технических, программных и математических средств, ориентированных на проблему (предметную область) и пользователя, с помощью которых реализуется безбумажная технология.

Схема автоматизированного рабочего места и состав представлена на рис. 9.3:

• КТС: процессор, внешняя и оперативная память, средства ввода-вывода (клавиатура, дисплей, монитор);

• Программное обеспечение;

• Информационное обеспечение;

• Лингвистическое обеспечение;

• Технологическое обеспечение (организационная связь);

• Методическое обеспечение (инструкции);

ТУТ ТЕКСТУ ( цели разработки АРМа)

Рис. 1.3.7

ДС — диалоговые системы;

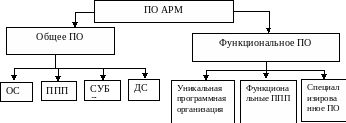

СХЕМА ИНФОРМАЦИОННОГО ОБЕСПЕЧЕНИЯ АРМ

Рис. 1.3.8.

СВИБ — Системная внутренняя информационная база

ОИО — Общее информационное обеспечение

ЛИО — Локальное информационное обеспечение

РИО — Распределенное информационное обеспечение

ИВИБ — Индивидуальная внутренняя информационная база

1. Характеристика составных частей ППП ИСУП

Информационное обеспечение АРМ:

• индивидуальных внутримашинных ИБ (ИВБ)

• системных внутримашинных ИБ (СВБ)

• общее информационное обеспечение (ОИО)

ИВБ - строится из локальных файлов или из общих, единых, централизованных ИБ по конкретным задачам.

СВБ - базы, которые обслуживают СУБД, ТПР.

ОИО - делится на локальное ИО, работающее с локальными сетями и общее ИО.

АРМ классифицируются по признакам

по функциональному :

• проблемные (счетные, логические, интеллектуальные, экономические задачи);

• технологические (задачи управления процессами);

по организации работ :

• типовые

• универсальные;

по режиму эксплуатации:

• индивидуальные

• коллективного пользования (в среде сетей подразделяются на локальные и глобальные);

При разработке АРМ достигают две цели:

• Проблемная ориентация АРМ;

• Ориентация АРМ на пользователя;

Для того чтобы достичь этих целей, решают следующие задачи:

• Автоматизация делопроизводства

• Информационно-справочное обслуживание

• Развитый диалог

• Максимальное использование всех ресурсов

• Отсутствие необходимых специальных знаний

• Документация по эксплуатации и по сопровождению АРМ

• Совместимость с другими системами.

Требования к ПО АРМ:

• адаптивность;

• гибкость;

• модифицируемость;

• настройка на область применения.

Требования к ИО АРМ:

• единство отображения и модификации всего информационного поля;

• обеспечение средств ведения ИО;

• минимальная избыточность;

• обеспечение связей между всеми ИО.

Требования пользователя:

• простота

• структурность

• наличие документации для внедрения, сопровождения и эксплуатации.

При разработке АРМ:

1. исследуется предметная область:

• объем данных

• достоверность

• оперативность обращения

2. дается технико-экономическое обоснование выбора КТС, ПО и ИО для АРМ

• по трудозатратам

• по способу организации

• выбор ПО

• способ организации ИО

3. создается корректный технический проект в виде

• схем данных

• макетов данных ввода

• макетов данных вывода

• структуры записей БД

• схемы работы системы (ТП)

• сценарий диалога

• дерево разговоров

• схема взаимодействия модулей

• схема работы модулей (блок-схема)

• схема ресурсов

• инструкции

При разработке АРМ следует руководствоваться следующими принципами:

• максимальная взаимосвязь с пользователем (через диалог)

• модульность (иерархия)

• информационная согласованность

• разомкнутость (замена модулей)

• максимальное использование унифицированных модулей

• автоматизация делопроизводства (безбумажная технология)

• информационно-справочное обслуживание

• максимальное использование всех ресурсов

• формализация и ведение локальных БД и распределенных БД (если есть сеть)

• множество сервисных услуг

• отсутствие специальных знаний

• наличие документации

• совместимость системы

Общая характеристика других ИТ, используемых в оперативном управлении основным производством

Исходя из состава АРМ, наиболее известными являются:

• АРМ бухгалтера

• АРМ планового работника

• АРМ статистика

• Проблемно–ориентированный комплекс (ПОК)

Функциональное ПО АРМ бухгалтера содержит следующие программные компоненты:

• учета по денежным кредитам

• учета основных средств

• учета труда и заработной плате

• учет МБП

• складского учета

• учет движения денежных средств

• учет материальных ценностей

В общее ПО входят:

• СУБД: DBASE 2,3,4 и модификации FOXBASE и FOXPRO, включая CLIPPER

• ППП, разработанные в среде CLARION, TURBO PASCAL, TURBO BASIC и прочее.

• диалоговые системы

Специализированное ПО включает:

• работу с графическими пакетами

• систему телеобмена данными

• локальные и глобальные данные

Состав АРМ планового работника:

ФПО:

• ТЭП

• подсистема МТС и т.д.

ОПО:

• СУБД, подходящие для документов

• ППП, использующие математические методы оптимизационного планирования

СПО:

• наличие диалоговой системы

• тестового и графического редактора

Рассмотрим “Учет материальных ценностей на складах”

5 задач

• Приход МЦ на склад

• Расход МЦ

• Расход МЦ на основное производство по цехам

• Движение МЦ по складам

• Инвентаризация МЦ на складе
