Дерево классификации ифп.
рис. 3.1.4
Технология организации и ведения ИФП в Пакетном Режиме на основе локальных файлов.

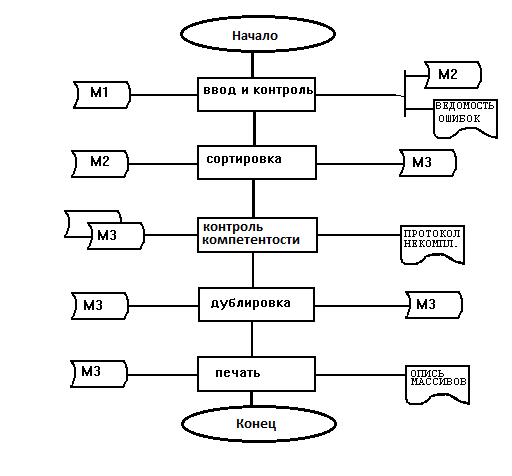

Построение общего ТП организации и ведения ИФ на базе локальных файлов не имеет особой специфики. Специфичным является ВТОД (внутримашинная технология ОД), которая для процесса создания файла ИФ имеет следующий вид:
рис. 3.1.5
после сортировки файл становится уже созданным, и его имя становится уникальным (МЗ), т.к. это файл информационно-справочного фонда.
Внутримашинная технология корректировки файла ИФ имеет следующий вид:
рис. 3.1.6
В случае использования файлов, организованных ИПМ, ввиду того, что сортировка не требуется, и доступ произволен, и если вводить корректуру предварительно отсортированных данных (по дате, по N документа), то можно в один модуль включить: ввод, контроль и корректировку с выдачей протокола корректировки; 2-й модуль - контроль комплектации; 3-й модуль - дублирование:
рис. 3.1.7
Схема
ресурсов программных блоков
рис. 3.1.8
Технология организации и ведения ИФП в Диалоговом Режиме на основе локальных файлов.
ДР имеет некоторые особенности по сравнению с ПР, которые в основном сводятся к следующему:
ввод данных осуществляется с использованием дисплея;
выполнение основных операций по организации и ведению Иф фонда осуществляется как правило пользователями-непрофессионалами (специалистами ПО);
наличие широкого набора различных сервисных средств;
относительная простота описания и манипулирования со структурами файлов.
При диалоговой обработке в целом ТП выглядит проще, и основные процедуры сводятся к 3-м видам:
первоначальная загрузка файла;
корректировка или актуализация файла;
выдача запросов на экран или на печать (в т.ч. и описи).
При ДР появляются отличия в наборе (составе) документов ТП и в их оформлении. При этом оформляются следующие документы:
схема диалога;
таблица диалога;
схема взаимосвязи командных файлов, которая может оформляться в двух видах:
как схема связи файлов и как описание конфигурации каждого файла;
либо в виде схемы взаимосвязи командных файлов и массивов по аналогии с ВТОДом ПРма;
схема ТП-са, по оформлению отличающаяся от ТП ПР-ма
Схема работы АРМ ведения информационного фонда ЭС (предприятия).
Технология организации и ведения ИфП с использованием СУБД.
СУБД SIOD и ADABAS являются представителями прог-раммных средств организации и ведения ИфП, ориентированных на пакетную ОД в значительной степени. Эти СУБД не исклю-чают и диалоговую ОД.
СУБД SIOD основана на 2-х типах файлов (массивов): главных и связующих.
Структура БД СУБД SIOD имеет
Структура субд
рис. 3.1.7
Здесь, ГМП- главный массив предметов (изделий);
ГРМ - главный массив рабочих мест;
ССИ - связующий массив состава изделий;
ССМ - связующий массив состава материалов;
СТМ - связующий массив технологических маршрутов (или СТН -связующий массив трудовых нормативов)
В основную конфигурацию SIOD входят 4 массива без пунктира, то есть без них она функционировать не может.
SIOD имеет следующие особенности:
доступ к БД осуществляется только через главный массив;
каждая запись главного массива снабжена уникальным идентификатором (код предмета, код рабочего места и т.д.);
все записи главного массива упорядочены в соответствии с этим идентификатором (ключом).
связующие массивы предназначены для организации перекрестных связей между главными массивами. Каждый связующий массив может поддерживать связи с 5 гл. массивами.
связующие массивы (СМ) организованы на основе списковой структуры. В них может быть организовано несколько списков, один из которых является первичным (основным);
каждая запись ГМ и СМ состоит из 2-х частей - системной и пользовательской.
Системная - для поддержания связей между массивами и рационализации ОД.
Пользовательская часть содержит информацию содержательного характера.
Организация и ведение БД на основе СУБД SIOD осуществляется с использованием специального Пр.Об. При этом Пр.Об. в структурном плане состоит из стандартных утилит (модулей), позволяющих осуществлять первичную загрузку БД, обслуживание БД, ее реорганизацию, генерацию конкретной версии СУБД и выполнение ряда вспомогательных операций (выдача отчетов о текущем состоянии БД, в том числе).
Работу Пр.Об. в процессе организации и ведения БД организует главный модуль, который в зависимости от реализуемого ТП формирует так называемый рабочий модуль, включающий все необходимые утилиты для реализации данного ТП. Главный модуль при этом также включается в состав рабочего модуля.
В рамках СУБД SIOD поддерживается три группы ТП (ВТОД):
создание массивов;
обслуживание БД. (т.е. актуализация или корректировка БД);
реорганизация БД.
В качестве примера ВТОД на схеме рис. 4.7 приведен ВТОД обслуживания БД:
рис. 3.1.8
В процессе организации и ведения ИФ реализуются два процесса:
формирование ИФ (первичное создание);
актуализация (ведение) ИФ.
Формирование ИФ представляет собой совокупность последовательно выполненных процедур преобразования информации в процессе первоначального создания ИФ. Эта задача является первым этапом организации на предприятии машинной обработки данных. Эта задача, таким образом, носит разовый характер.
К основным процедурам, выполняемым при организации ИФ, относятся следующие:
ввод информации с первичных носителей;
программный контроль достоверности информации, в т.ч. арифметический и логический;
упорядочение информации;
компоновка, редактирование и размещение файлов на основных носителях;
обеспечение надежности хранения информации;
печать протоколов и описей (если существует твердая копия документа) при создании файлов.
Ведение ИФ - совокупность технологических операций, обеспечивающих внесение изменений в ИФ и поддержание ИФ в актуальном состоянии. Этот процесс, в отличие от первого реализуется постоянно в течение всего жизненного цикла ИФ с определенной периодичностью.
Обеспечение надежности хранения информации. Это обеспечивается главным образом путем дублирования данных ИФ. Эти копии могут создаваться в нескольких экземплярах для надежности. На практике используется достаточно большое количество различных технологий организации и ведения ИФ-да, которые можно классифицировать следующим образом:
