Cценарий
Эксперт передает аналитику текстовое описание сценария. Аналитик составляет список:
кандидатов на работы (отглагольные существительные, обозначающие процесс, одиночные или в составе именного словосочетания);
кандидатов на объекты (существительные, обозначающие результат выполнения работы).
IDEF3 позволяет логику согласования модели выразить в виде комбинации перекрестков или в виде объекта ссылки типа ELAB.
Организационные диаграммы
BPWin 4.1 (только) содержит набор инструментов для моделирования организационной структуры предприятия:
словарь групп ролей (подразделение);
словарь изображений (любые файлы изображений для использования в диаграммах);
словарь ресурсов (конкретные исполнители),
словарь ролей (конкретная должностная единица) и др.
С помощью указанных словарей создается организационная диаграмма (дерево структуры организации, штатное расписание).
Диаграммы Swim Lane
Диаграммы Swim Lane служат для графического представления ролей исполнителей и их закрепления за работами. Диаграмма Swim Lane состоит из плавательных дорожек, каждой из которых соответствует определенная роль или UDP (типа Text List). Полоса может содержать кроме роабот перекрестки и объекты ссылок.
Смешанные модели
В результате дополнения диаграмм IDEF0 диаграммами IDEF3 и DFD может быть создана смешанная диаграмма. BPWin позволяет переходы:
IDEF0 -> DFD (удалить все граничные стрелки, создать соответствующие внешние сущности, хранилища данных, создать внутренние стрелки, начинающиеся с внешних сущностей, тоннелировать стрелки на диаграмме IDEF0);
IDEF0 - > IDEF3
DFD - > IDEF3
Задание 1. Создание диаграммы idef3 внутри диаграммы idef0
Открыть исходную модель СЛИЯНИЕ.bp1.
Перейти на диаграмму А2 – команда Diagram, Diagram Manager, выбрать из списка диаграмму декомпозиции А2, кнопка GO TO.
Выбрать работу «Сборка компьютеров DeskTop», выполнить декомпозицию – кнопка Go To Child Diagram, указав тип диаграммы – IDEF3, число работ - 7.
Выполнить команду Model, Model Properties, указать на вкладке Numbering – Show prefix, Use Diagram Numbering Format.
Заполнить свойства работ на диаграмме А22.1 согласно табл. 2. Графы Object, Facts и Constraints заполняются на вкладке UOW самостоятельно.
Таблица 11
Код работы |
Название Name |
Описание Definition |
Объект Object |
Факт Facts |
Ограничение Constraints |
А22.1.1 |
Подготовить компоненты |
Подготавливаются компоненты в соответствии со спецификацией заказа |
Компоненты: MB, CPU, HD, CD ROM, modem |
|
|
A22.1.2 |
Установить МБ и винчестер |
Установка материнской платы и винчестера |
MB, HDD |
|
|
A22.1.3. |
Установить модем |
Модем |
US Sporter |
|
|
A22.1.4 |
Установить USB |
USB |
USB 2.0 |
|
|
A22.1.5 |
Установить мультимедиа |
CD R/DVD ROM |
CD R, DVD ROM |
|
|
A22.1.6 |
Установить ОС Windows |
ОС Windows |
ОС Windows |
|
|
A22.1.7 |
Установить ПО модема |
Программа для модема |
Prog Modem |
|
|
Создать объекты ссылки – кнопка R, имена объектов:
«Компоненты»
«ПО модема»
«ОС Windows»

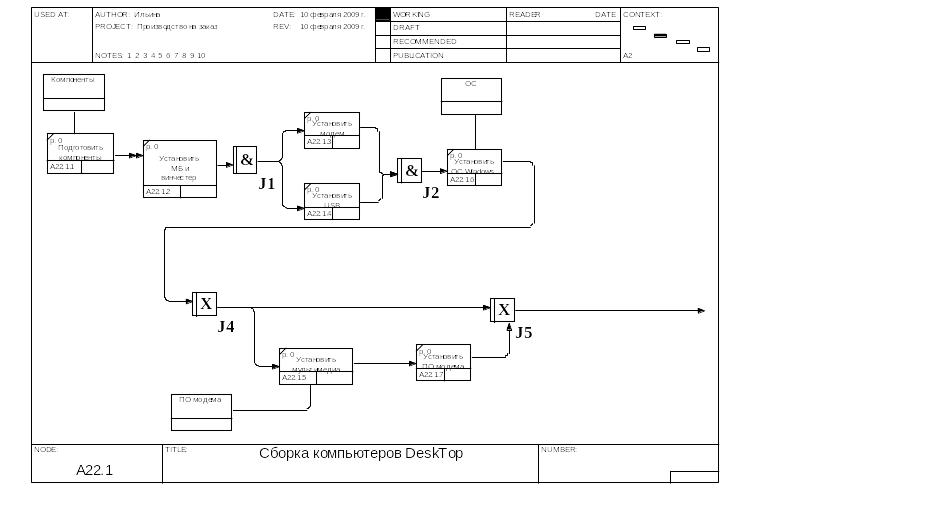

Установить связи работ согласно рис. 3. Обратите внимание на передачу объектов между работами.
Сохраните модель в файле СЛИЯНИЕ.bp1.
Рисунок 20
