Задание 11. Создание пользовательских свойств элементов диаграммы dfd
Пользовательские свойства – User Define Properties (UDP) предназначены для создания пользовательских полей БД, которые относятся как к работам, так и к стрелкам.
Выполнить команду Dictionary, UDP. Ввести список пользовательских свойств (табл. 3):
Таблица 7
Name |
Definition |
Type |
List |
Код формы документа |
Указание кода формы документа |
Text |
|
Количество экземпляров документа |
Указание количества одновременно заполняемых экземпляров документов |
Integer |
|
Содержание документа |
Описание типового содержания формы документа |
Paragraph Text |
|
Квалификация исполнителя (разряд) |
Указание должности лица, заполняющего документ |
Text |
|
Наличие инструкций |
Указание наличия инструкций в соответствии с СМК |
Text List (Single selection) |
N Y |
Заполнить свойства UDP для работ и стрелок диаграммы DFD.
Задание 13. Создание реестра форм документов
Создать на основании диаграммы DFD перечень форм документов. Для каждого документа представить реквизитный состав, дать описание свойств реквизитов - табл. 4.
Таблица 8
Код документа |
Наименование документа |
Реквизитный состав документа |
|||
Код реквизита |
Наименование реквизита |
Формат |
Длина |
||
|
|
|
|
|
|
В Excel задать характеристики документов и рассчитать объем циркулирующей информации - табл. 5.
Таблица 9
Код формы |
Название формы |
Состав реквизитов формы документа |
Объем информации в 1 экземпляре (в симв.) |
Количество экземпляров документа за год |
Подразделения и исполнители, участвующие в обработке документа |
Итого объем информации за год (в симв.) |
|
|
|
|
|
|
|
Методология idef3
Диаграммы Work Flow Diagram (WFD) в формате IDEF3позволяют анализировать логику процедур обработки данных, создавать сценарии (варианты последовательностей выполнения операции) и используются для построения имитационной модели. Эти диаграммы являются дополнением для диаграмм IDEF0.

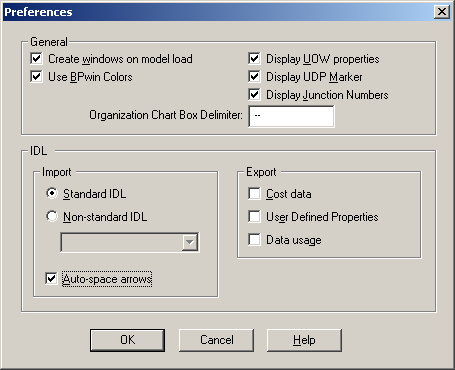

Для построения диаграмм IDEF3 рекомендуется выполнить предварительную настройку программы – команда Tools, Preferences (рис. 1).
Рисунок 18
Пояснения к опциям:
Create windows on model load – открытие всех диаграмм при загрузке модели.
Use BPwin Colors – применение высококонтрастных цветовых схем.
Display UOW properties – отображение свойств UOW (Unit of Work - процесса, действия, решения или другой процедуры).
Display UDP Marker – отображение пользовательских свойств.
Display Junction Numbers – отображение номеров перекрестков.
Стандарт IDEF3 вводит понятие «единица работы» – Unit of Work (UOW), она изображается прямоугольником, имеет имя, номер работы (номер родительской работы + порядковый номер на текущей диаграмме).
Для связей единиц работ используются стрелки следующих типов:
Старшая (Precedence) – сплошная линия слева направо, сверху вниз; UOW в начале связи должен закончиться раньше, чем начнется UOW, стоящий в конце связи.
Стрелка отношений (Relational Link) – пунктирная линия, для изображения связей между UOW с объектами ссылок; работа-источник не обязательно должна заканчиваться прежде начала работы цели.
Потоки объектов (Object Flow) – описание того факта, что объект используется в 2 или более UOW. Часто изображается стрелкой с двумя наконечниками.
Наличие связей типа Relational Link следует интерпретировать следующим образом. Существует неопределенная временная зависимость между началом и окончанием этих работ (рис. 2).
Рисунок 19
Вариант «а» означает, что UOW1 заканчивается ранее UOW2; вариант «б» означает, что UOW2 может заканчиваться ранее UOW1; вариант «в» означает, что UOW1 начинается позднее UOW2.
