Задание 1. Создание контекстной диаграммы
Запустить Process Modeler 7.0
Отказаться от работы с окном ModelMart Connection – кнопка Cancel.
В окне BPWin ввести имя модели – Производство на заказ, указать тип – Business Process (IDEF0), OK. В результате создается новая контекстная диаграмма.

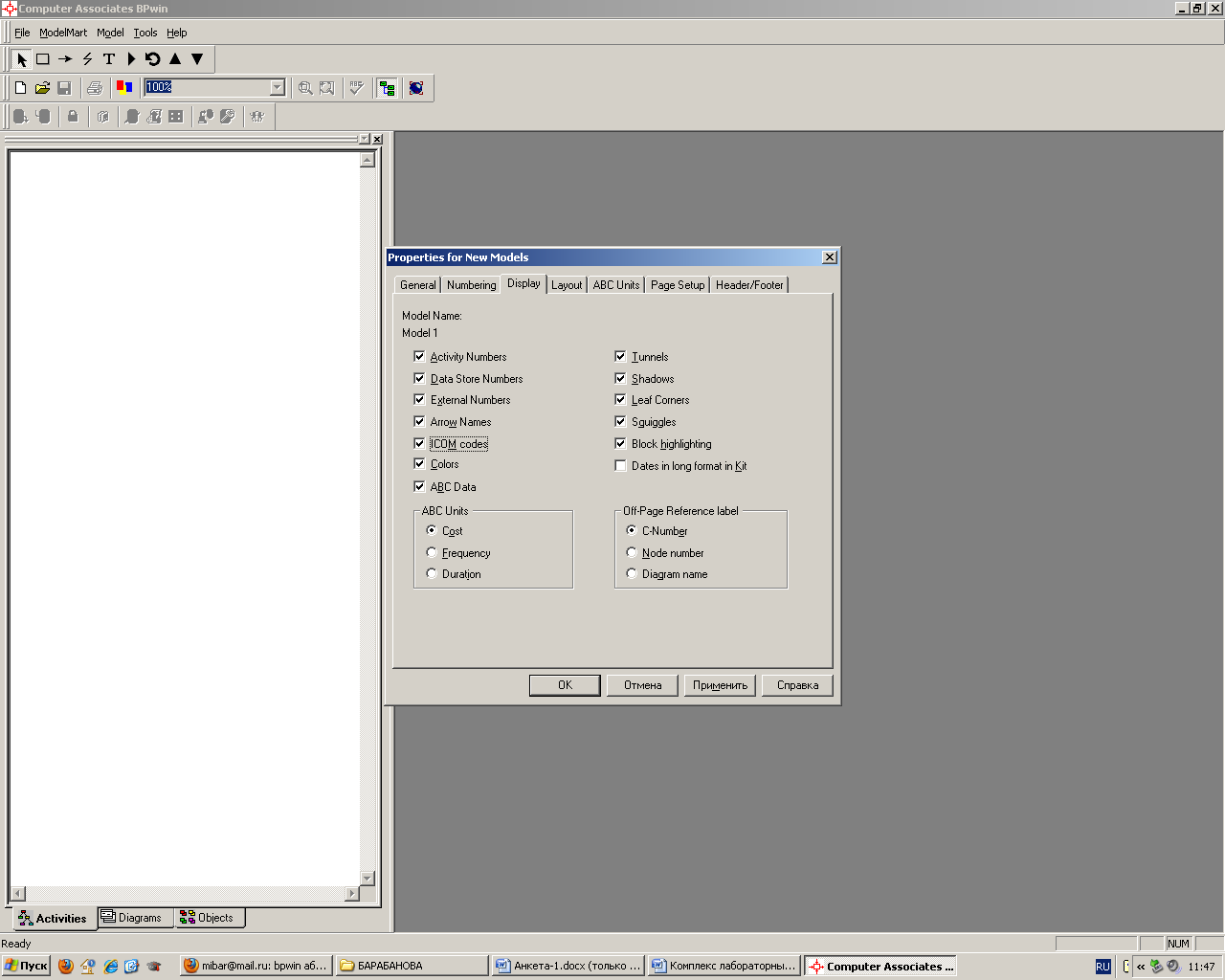

Задать общие свойства модели в окне – рис. 3 (другой способ задания свойств модели – команда Model, Model Properties).
Рисунок 1
На вкладке General указать автора – ФИО и инициалы.
На вкладке Numbering указать префикс в номере модели – А, показывать префикс – опция Show Prefix, Number Convention – 1,2,3, использовать опцию Use persistent numbers для отображения полного имени работы.
На вкладке Display указать все опции для отображения на экране. Для ABC-элементов отображать стоимость (Cost); для внешних ссылок – Diagram Name.
На вкладке Layout указать все опции, перенос по словам – Wrap Text to fit box.
На вкладке ABC Units указать символ валюты – р., число десятичных знаков – 0, единица измерения времени – hours, количество десятичных символов для длительности и частоты – 1.
На вкладке Page Setup, Header/Footer настроек не производить.
После закрытия окна на экране появится прямоугольник (без имени), для работы с которым следует использовать контекстное меню команд – двойной щелчок мышью.
Выполнить команду View, Model Explorer для отображения панели Проводника модели. Проводник содержит вкладки: Activities, Diagrams, Object.
Для расширения свойств модели выполнить команду команда Model, Model Properties:
На вкладке General указать тип модели – AS IS (как есть, существующая на самом деле).
На вкладке Purpose указать цель модели – Реинжиниринг бизнес-процесса, точка зрения (ViewPoint) – Топ-менеджеры предприятия.
На вкладке Definition дать описание модели (Бизнес-процессы производства на заказ промышленной продукции), указать границы модели (Scope – Только внутренние бизнес-процессы).
На вкладке Source (источник) указать Данные предпроектного обследования.
Задать свойства контекстной диаграммы модели – команда Diagram, Diagram Properties, выводится окно Diagram Properties.
На вкладке Name ввести ФИО автора диаграммы/
На вкладке Status указать Working.
На вкладке Diagram Text ввести поясняющий текст для контекстной диаграммы:
Контекстная диаграмма предназначена для отделения системы от внешней среды.

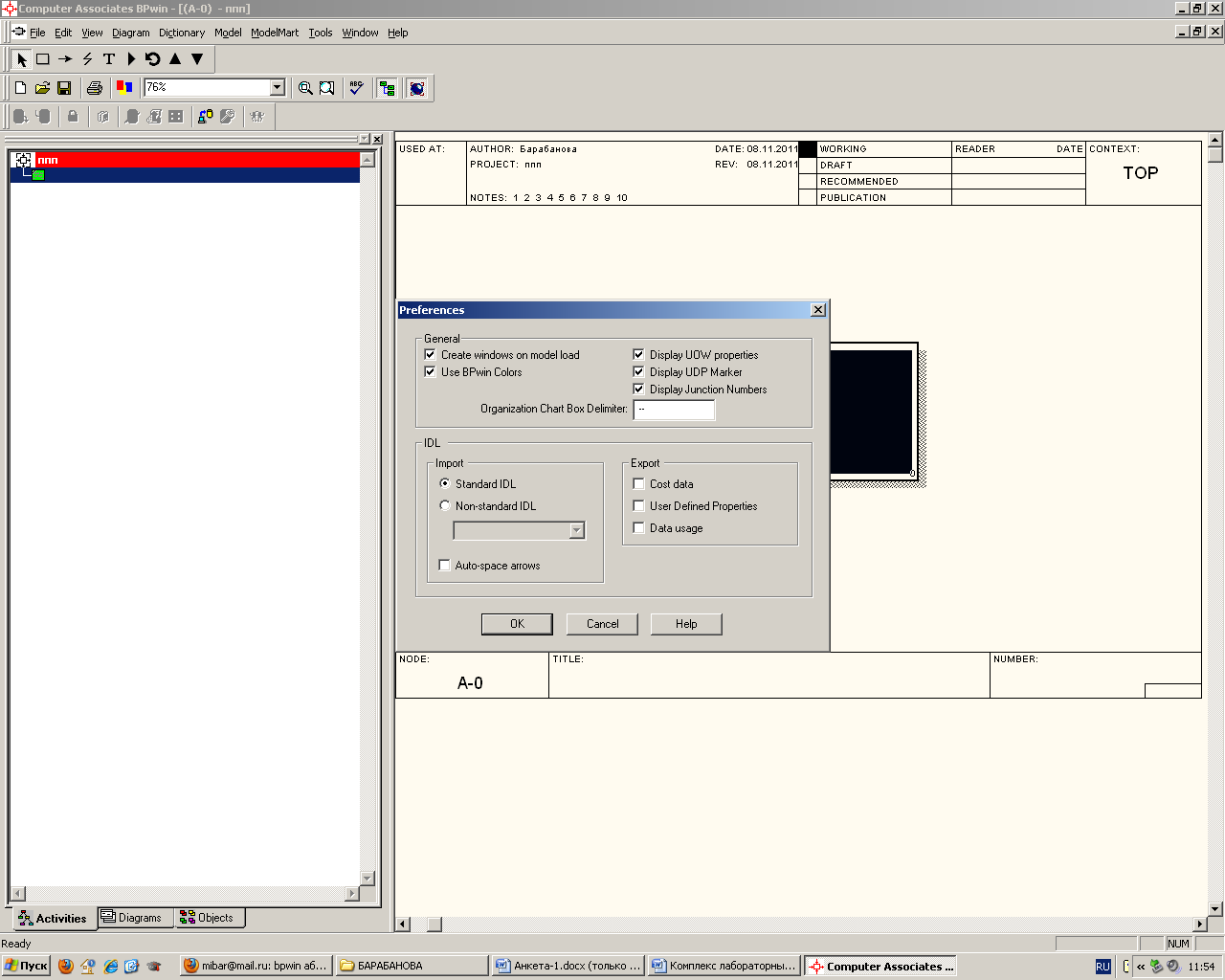

Для настройки сеанса работы выполнить команду Tools, Preferences (рис. 4). Указать параметры настройки.
Рисунок 2
Выполнить команду Model, Default Fonts, указать шрифт Arial Unicode MS для всех вариантов применения текста, установив определенный размер шрифта и русскую нотацию.

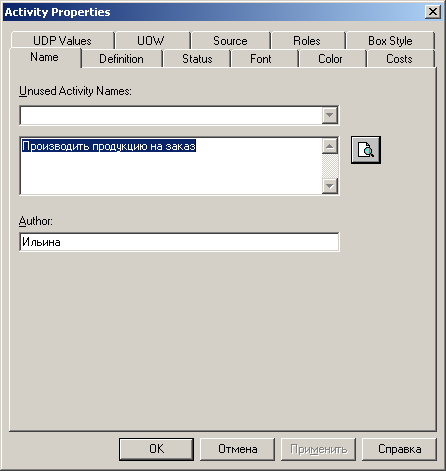

Выделить в контекстной диаграмме работу, выполнить контекстную команду Name для вывода диалогового окна Activity Properties (рис. 5).
Рисунок 3
Задать свойства работы на вкладках:
Name – «Производить продукцию на заказ»;
Definition – «Производство компьютеров путем их сборки из комплектующих компонентов»;
Status – Working;
Source – «Предпроектный анализ».
Создать стрелки в контекстной диаграмме (табл. 2).
Таблица 1
Имя стрелки Arrow Name |
Определение стрелки Definition |
Тип стрелки Arrow Type |
Назначение |
Информационная система
Персонал |
Приемка заказов клиентов, планирование производственных заданий, учет затрат и результатов Производственный персонал |
Mechanism (M1 и M2)
|
Ресурсы: ресурсы, которые выполняют работу, например персонал предприятия, станки, устройства |
Звонки клиентов |
Информация для формирования заказов |
Input (I1)
|
Вход: материал или информация, которые используются или преобразуются работой для получения результата (выхода) |
План сбыта
Правила производства продукции |
Правила сборки, тестирования компьютеров |
Control (C1)
Control (C2) |
Управление: правила, стратегии, процедуры или стандарты, которыми руководствуется работа |
Готовая продукция |
Настольные ПК, ноутбуки |
Output (O1)
|
Выход: материал или информация, которые производятся работой |
Дать текстовое описание на диаграмме – кнопка Text Tools на панели BPWin Tools:
точка зрения;
цель моделирования предметной области.

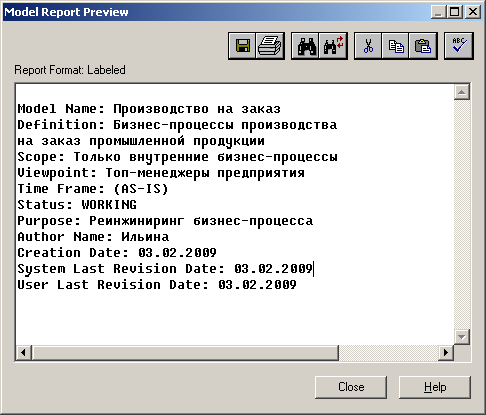

Создать отчет о контекстной модели – Tools, Reports, Model Report. Указать все виды сообщений (имя модели, точку зрения, область, цель, имя автора, дату создания и др.), ознакомиться с содержанием отчета в режиме предварительного просмотра (Preview). Пример отчета (рис. 6):
Рисунок 4
Создать отчет о стрелках в контекстной диаграмме – Tools, Report, Arrow Report. Указать формат – Fixed Columns, сообщения: Arrow Name; Source; Source Type; Destination Name; Destination Type, ознакомиться с содержанием отчета в режиме предварительного просмотра (Preview).
Сохраните модель – команда File, Save as (файл МОДЕЛЬ1.bp).

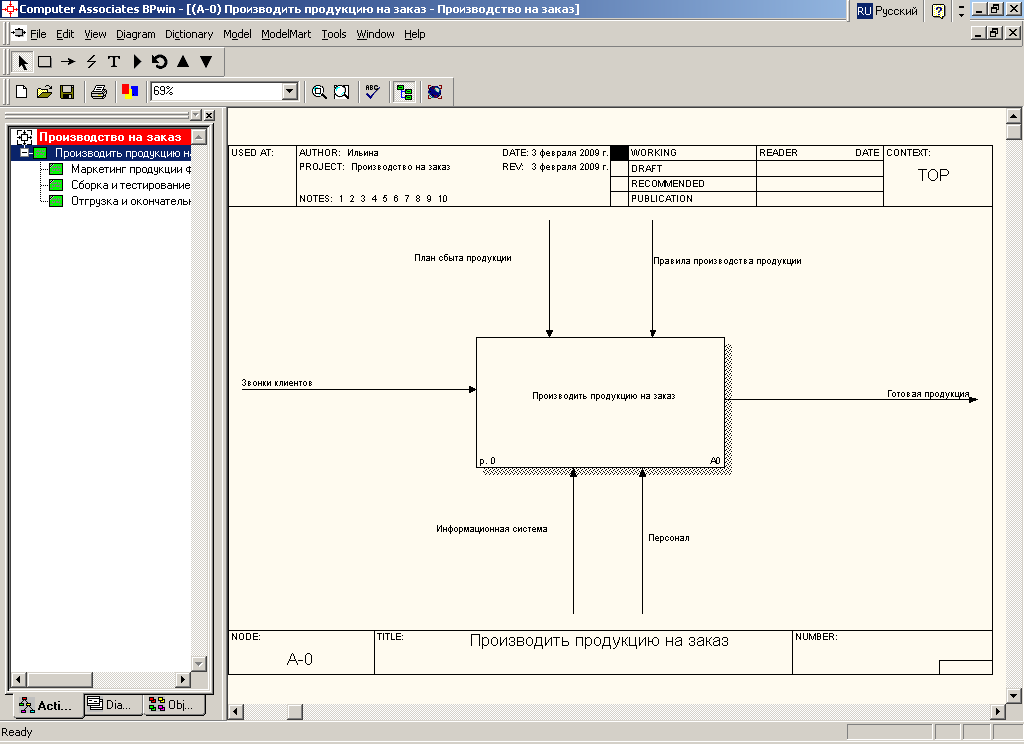

На рис. 1 представлен внешний вид контекстной диаграммы.
Рисунок 5. Контекстная диаграмма
Диаграмма декомпозиции - содержат родственные (дочерние) работы, имеющие общую родительскую работу (рис.2).
Работы нумеруются автоматически слева направо. Номер работы показывается в правом нижнем углу. В левом верхнем углу изображается небольшая диагональная черта, которая показывает, что данная работа не была декомпозирована.
Рисунок 6 Диаграмма декомпозиции
