5. Урахування змінності режиму навантажувань в розрахунках на витривалість.
Режим
навантажувань передачі характеризується
циклограмою моментів (рис. 8), де
наведені (в порядку зменшування) обертові
моменти
,
що діють на протязі відпрацювання
заданого ресурсу
.
Циклограма моментів дозволяє визначити:
число циклів
– тривалість дії моментів великих
;
– тривалість дії моменту
.
Пікові моменти, що виникають в ситуаціях, що не пов’язані з нормальним процесом експлуатації, є короткочасно діючими (одиничними) і не враховуються в розрахунках на витривалість. Більше того, внаслідок невизначеності їх величин вони не завжди вказуються в циклограмі.
Статистичний
аналіз навантажуваності машин різних
типів показав, що при всій різноманітності
циклограм моментів (навантаг) їх можна
звести до декількох типових, якщо при
побудові циклограм використати відносні
координати
і
.
Більшість режимів навантажувань сучасних
машин вміщується в шість типових режимів

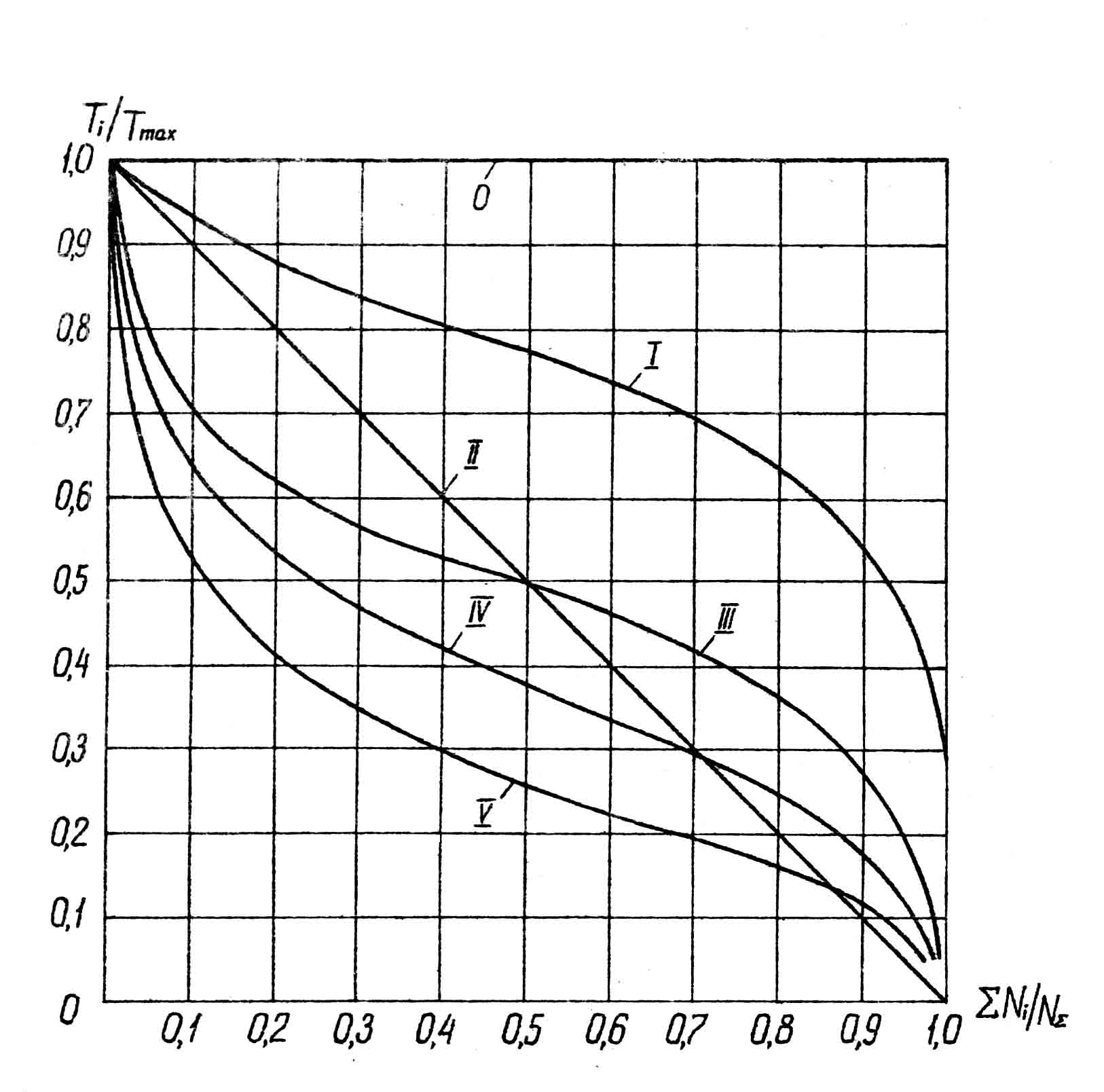

навантаг (0, I, II, III, IV, V), що наведені на
рис. 9.
Важкий режим (I) характерний для зубчастих передач гірничих машин, середній рівномірний (II) і середній нормальний (III) – для транспортних машин, легкий (IV) і особливо легкий (V) – для широкого спектру універсальних металорізальних верстатів.
Розрахунок
за еквівалентними циклами.
В розрахунках на витривалість змінний
режим навантажувань заміняють
еквівалентним (за дією від утомленості)
постійним режимом з навантагою
і ресурсом
,
де
– найбільший обертовий момент;
– еквівалентне число циклів.
Заміну змінного режиму еквівалентним постійним здійснюють, керуючись гіпотезою лінійного підсумовування пошкоджень від утомленості.
У розрахунках на контактну витривалість змінність режиму навантажувань враховують при визначенні коефіцієнта довговічності : замість визначеного ресурсу у формулу для підставляють еквівалентне число циклів .
У
розрахунках на витривалість при згині,
визначаючи коефіцієнт довговічності
,
замість
підставляють еквівалентне число циклів
.
Еквівалентні числа циклів визначаються за формулами:
(12)
де
– коефіцієнти еквівалентності по
циклах, що враховують тип режиму
навантажувань і характер накопичення
пошкоджень, тобто прийнятий в розрахунках
спосіб підсумовування пошкоджень.
Для
типових режимів навантажень значення
і
наведені в таблиці 10, для постійного
(нульового) режиму
.
У загальному випадку їх значення
обчислюють за формулами
де
– коефіцієнти корекції гіпотези
лінійного підсумовування пошкоджень;
– показник
степеня кривої втомленості (табл. 9).
Як
правило, в запас міцності кладуть умову,
що підсумовуванню підлягають усі моменти
циклограми навантажувань і
.
Розрахунок
за еквівалентними моментами.
Відповідно до ГОСТ 21354-87 дані розрахунки
передбачають можливість врахування
змінності режиму навантажувань методом
еквівалентних моментів, у якому змінний
режим заміняють еквівалентним постійним
режимом з параметрами
і
,
де
– еквівалентний момент;
– визначений ресурс.
У
розрахунках на витривалість, використовуючи
даний метод, замість обертального
моменту
підставляють еквівалентні моменти
або
,
які визначають за формулами:
(13)
де
і
– коефіцієнти еквівалентності моментів.
Для типових режимів навантажувань значення і наведені в таблицях 11 і 12. В загальному випадку ці коефіцієнти обчислюють за формулами:
при
,
при
при
при
Як
правило, найслабшим з точки зору міцності
є зубець колеса, а тому при визначенні
і
у формули підставляють значення
і
для колеса, тобто
і
.
А коли слабкішими будуть зубці шестірні,
то підставляють
і
стосовно шестірні, проте при цьому
рекомендується ще раз перевірити
правильність вибору твердості для
шестірні і колеса.

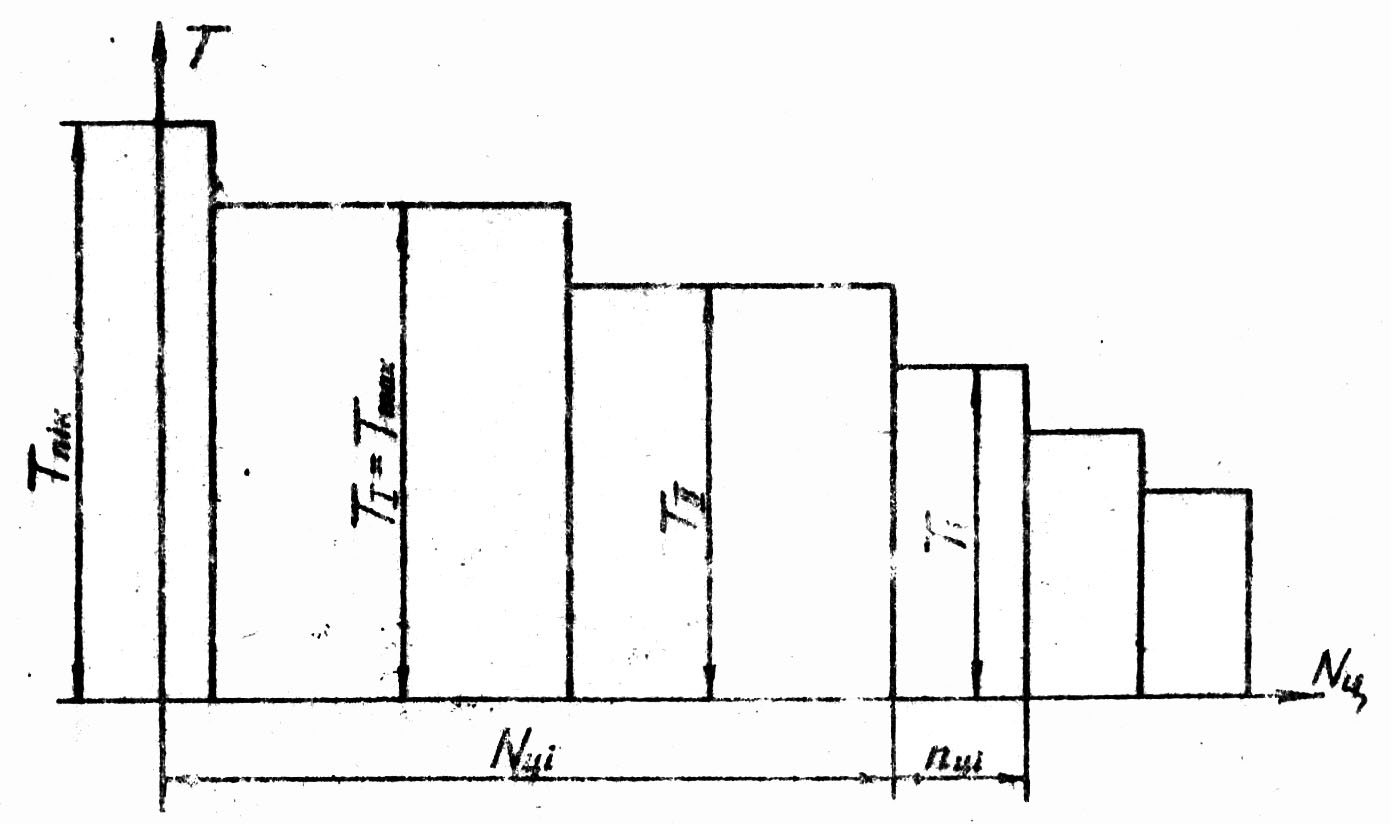

Рис. 8. Циклограма моментів зачеплення
Рис. 9. Типові режими навантажування: 0-постійний; І - важкий; ІІ - середній рівномірний; ІІІ - середній нормальний; IV - легкий; V - особливо легкий
Таблиця 10 – коефіцієнти і
Номер режиму за рис. 9 |
Режим навантажувань |
|
Значення при |
|
|
|
|||
|
Важкий |
0,500 |
0,300 |
0,200 |
|
Середній рівноймовірний |
0,250 |
0,143 |
0,100 |
|
Середній нормальний |
0,180 |
0,065 |
0,0358 |
|
Легкий |
0,125 |
0,038 |
0,016 |
|
Особливо легкий |
0,063 |
0,013 |
0,004 |
Таблиця 11 – коефіцієнт
Номер режиму за рис. 9 |
Відносний
ресурс
|
|||||||
1 |
2 |
4 |
6 |
8 |
10 |
12 |
16 |
|
1 |
0,80 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
2 |
0,63 |
0,80 |
1 |
1 |
1 |
1 |
1 |
1 |
3 |
0,56 |
0,71 |
0,89 |
1 |
1 |
1 |
1 |
1 |
4 |
0,5 |
0,63 |
0,79 |
0,90 |
1 |
1 |
1 |
1 |
5 |
0,4 |
0,49 |
0,62 |
0,72 |
0,79 |
0,85 |
0,90 |
1 |
Таблиця 12 – коефіцієнт
Номер режиму за рис. 9 |
Відносний
ресурс
|
|||||||
1 |
2 |
4 |
8 |
15 |
30 |
80 |
250 |
|
1 |
|
|
|
1 |
1 |
1 |
1 |
1 |
2 |
|
|
|
|
1 |
1 |
1 |
1 |
3 |
|
|
|
|
|
1 |
1 |
1 |
4 |
|
|
|
|
|
|
1 |
1 |
5 |
|
|
|
|
|
|
|
1 |
Примітка.
В чисельнику приведені значення
при
,
в знаменнику – при
.
