4.1. Передатне відношення редуктора
а передатні числа ступеней черв’ячно-циліндричного редуктора визначаємо за табл. 16, д цього посібника:
-
стандартне;
Приймаємо
(с.47
цього посібника).
Тоді
а відхилення від фактичного передатного
числа
що в межах допустимого відхилення (п.9.7, с.47 цього посібника).
Тут - передатне число швидкохідної черв’ячної передачі, а - передатне число тихохідного ступеня редуктора.
4.2. Для швидкохідного вала:
-
кутова швидкість швидкохідного вала.
Проміжний вал:
-
кутова швидкість проміжного вала.
Тихохідний вал:
-
кутова швидкість тихохідного вала.
5. Потрібна потужність на швидкохідному валі
,
а обертовий момент
На проміжному валі:
На тихохідному валі:
6. Одержані в розрахунках параметри вносимо в таблицю
Параметри |
|
|
|
|
|
|
|
|||
Числове значення |
13 |
0,32 |
41,78 |
0,7529 |
13,02 |
11,2 |
6,3 |
|||
|
|
|
|
|
|
|
|
|
|
|
70,56 |
2940 |
41,7 |
262,5 |
307,9 |
4,37 |
27,49 |
42,29 |
378,9 |
2315,46 |
Додаток 5
РОЗРАХУНКОВО-ГРАФІЧНА РОБОТА
“Кінематичний та силовий розрахунок електромеханічного тягла з циліндрично-черв’ячним редуктором” за схемою 5
1. Запроектувати електромеханічне тягло з циліндрично-черв’ячним редуктором, якщо задано:
тягове
зусилля на линві
довжина траси транспортування
швидкість переміщення вантажу
режим навантаження (легкий);
коефіцієнт перевантаження
ресурс

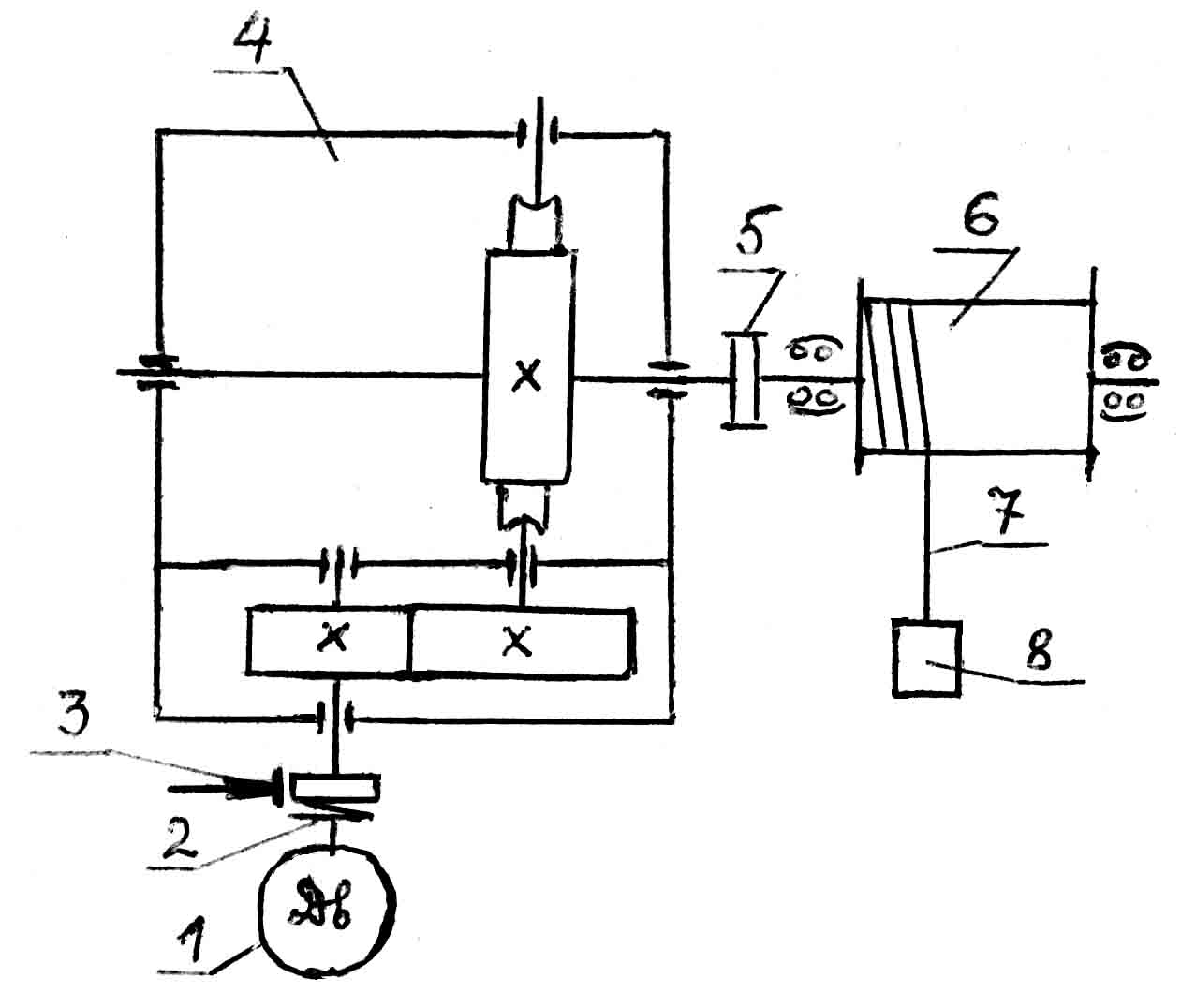

Рис. Д.5. Кінематична схема привода тягла:
1 – двигун; 2 – муфта пружна; 3 – гальмо; 4 – редуктор циліндрично-черв’ячний; 5 – муфта зубчаста (компенсна);
6 – барабан; 7 – линва; 8 – вантаж.
Обертовий момент від електродвигуна 1 через пружну муфту 2 передається редуктору 4, який через зубчасту муфту 5 приводить в рух барабан, а він, в свою чергу, линву 7 з вантажем 8. Зубчаста муфта 5 є компенсною, бо компенсує неспіввісності валів (тихохідного вала редуктора і вала барабана): осьову, радіальну і кутову.
2. Максимальний натяг у вітці линви, що намотується на барабан при транспортуванні вантажу,
Тут не враховується вага вантажозахватного органу, який може складати максимум 3% від .
Найменше допустиме розривне зусилля линви
де
- коефіцієнт запасу міцності линви при
режимі
(додаток
7).
За
значенням
знаходимо у табл. додатку 8 потрібну
сталеву линву, подвійного сукання, типу
ЛК, діаметром
маркувальної групи 1568
з розривним зусиллям
Діаметр барабана по його поверхні
де - коефіцієнт, що залежить від режиму роботи (додаток 7).
Округлюємо
одержане значення
до більшого значення згідно додатку 6
і приймаємо діаметр барабана
3.1. Частота обертання барабана
де
3.2. ККД привода електромеханічного тягла:
де
- ККД муфти, а їх дві, тому
;
- ККД зубчатої циліндричної передачі;
- ККД черв’ячної передачі.
Середні значення коефіцієнта корисної дії (ККД) передач з врахуванням витрат в опорах (вальниць) взяті з табл. 14 цього посібника.
3.3. Потужність, яка необхідна для привода електромеханічного тягла
де - тягове зусилля на линві, Н;
- швидкість переміщення вантажу, м/с.
Потрібна потужність двигуна
Вибираємо електричний двигуна синхронний потужністю моделі 4А160S2У3/2940 (додаток 9).
.
Рис. Д.5, а. Ескіз електродвигуна
Параметри двигуна:
асинхронна
частота обертання
потужність
момент
інерції ротора
діаметр вала двигуна
З додатку 9 виписуємо необхідні розміри.
