Додатки
Додаток А
Таблиця А.1
Рекомендовані значення передаточного числа (відношення) для одного ступеня ([12], с.6, табл.1.2)
Тип передачі |
Твердість |
Значення |
|
найуживаніші |
(максимальні)
|
||
а) зубчаста циліндрична закрита тихохідна ступінь
в усіх редукторах
швидкохідний ступінь
у редукторах за роз-горнутою схемою |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
швидкохідний ступінь у співвісному редукторі
зубчаста відкрита коробка передач |
|
|
|
|
|
|
|
|
|
|
|
будь-яка |
|
|
|
б) конічна закрита
відкрита |
|
|
|
|
|
|
|
в) черв’ячна закрита |
– |
|
|
г) ланцюгова |
– |
|
|
д) клинопасова |
– |
|
|
Таблиця А.2
Середні значення коефіцієнта корисної дії (ККД) передач η з урахуванням втрат в опорах валів на вальницях котіння
Тип передачі |
Закрита |
Відкрита |
Зубчаста передача: з циліндричними колесами з конічними колесами |
0,96...0,98 0,95...0,97 |
0,92...0,94 0,91...0,93 |
черв’ячна передача при: однозахідному черв’яку двозахідному черв’яку чотиризахідному черв’яку |
0,7...0,8 0,75...0,82 0,87...0,92 |
– – – |
клинопасові передачі |
– |
0,94...0,96 |
ланцюгові передачі |
0,94...0,96 |
0,92...0,95 |
Таблиця А.3
Електродвигуни трифазні асинхронні короткозамкнуті серії 4А виконання ІМ 1081 (на лапах з можливістю працювати при будь-якому напрямку руху вала) і ІМ 1001 (на лапах з можливістю працювати при горизонтальному напрямку вала).
(Основні параметри за ГОСТ 19523-81), /7/, табл. ІІІ, 3.1, с. 299)
Тип двигуна
асинхрон- на частота обертання, хв-1 |
Потуж-ність, кВт |
|
|
|
Момент інерції ротора
|
Діаметр вала двигуна
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
І. Двигуни закриті, що обдуваються |
||||||
Синхронна частота обертання 3000 хв-1 |
||||||
4А71В2УЗ/2810 |
1,1 |
2,0 |
1,2 |
2,2 |
1,0510-3 |
19 |
4А80А2УЗ/2850 |
1,5 |
2,1 |
1,2 |
2,2 |
1,8210-3 |
22 |
4А80В2УЗ/2850 |
2,2 |
2,1 |
1,2 |
2,2 |
2,1210-3 |
22 |
4А90L2УЗ/2840 |
3,0 |
2,1 |
1,2 |
2,2 |
3,5210-3 |
24 |
4А100S2УЗ/2880 |
4,0 |
2,0 |
1,2 |
2,2 |
5,9210-3 |
28 |
4А100L2УЗ/2880 |
5,5 |
2,0 |
1,2 |
2,2 |
7,510-3 |
28 |
4А112М2УЗ/2900 |
7,5 |
2,0 |
1,0 |
2,2 |
1,010-2 |
32 |
4А132М2УЗ/2900 |
11 |
1,6 |
1,0 |
2,2 |
2,2510-2 |
38 |
4А160S2УЗ/2940 |
15 |
1,4 |
1,0 |
2,2 |
4,7510-2 |
42 |
4А160М2УЗ/2940 |
18,5 |
1,4 |
1,0 |
2,2 |
5,2510-2 |
42 |
4А180S2УЗ/2945 |
22 |
1,4 |
1,0 |
2,2 |
7,010-2 |
48 |
4А180M2УЗ/2945 |
30 |
1,4 |
1,0 |
2,2 |
8,510-2 |
48 |
4А200M2УЗ/2945 |
37 |
1,4 |
1,0 |
2,2 |
0,145 |
55 |
4А200L2УЗ/2945 |
45 |
1,4 |
1,0 |
2,2 |
0,167 |
55 |
4А225M2УЗ/2945 |
55 |
1,2 |
1,0 |
2,2 |
0,25 |
55 |
Продовження табл. А.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
4А250S2УЗ/2960 |
75 |
1,2 |
1,0 |
2,2 |
0,465 |
65 |
4А250M2УЗ/2960 |
90 |
1,2 |
1,0 |
2,2 |
0,52 |
65 |
4А280S2УЗ/2970 |
110 |
1,2 |
1,0 |
2,2 |
1,08 |
70/65 |
Синхронна частота обертання 1500 хв-1 |
||||||
4А80А4УЗ/1420 |
1,1 |
2,0 |
1,6 |
2,2 |
3,2310-3 |
22 |
4А80В4УЗ/1415 |
1,5 |
2,0 |
1,6 |
2,2 |
3,2710-3 |
22 |
4А90L2УЗ/1425 |
2,2 |
2,0 |
1,6 |
2,2 |
5,5910-3 |
24 |
4А100S4УЗ/1435 |
3,0 |
2,0 |
1,6 |
2,2 |
8,6710-3 |
28 |
4А100L4УЗ/1430 |
4,0 |
2,0 |
1,6 |
2,2 |
1,1210-2 |
28 |
4А112М4УЗ/1445 |
5,5 |
2,0 |
1,6 |
2,2 |
1,710-2 |
32 |
4А132S4УЗ/1455 |
7,5 |
2,0 |
1,6 |
2,2 |
2,7510-2 |
38 |
4А132М4УЗ/1460 |
11 |
2,0 |
1,6 |
2,2 |
4,010-2 |
38 |
4А160S4УЗ/1465 |
15 |
1,4 |
1,0 |
2,2 |
1,102 |
42 |
4А160M4УЗ/1465 |
18,5 |
1,4 |
1,0 |
2,2 |
0,127 |
42 |
4А180S4УЗ/1470 |
22 |
1,4 |
1,0 |
2,2 |
0,19 |
48 |
4А180M4УЗ/1470 |
30 |
1,4 |
1,0 |
2,2 |
0,232 |
48 |
4А200M4УЗ/1475 |
37 |
1,4 |
1,0 |
2,2 |
0,363 |
55 |
4А200L4УЗ/1475 |
45 |
1,4 |
1,0 |
2,2 |
0,44 |
60/55 |
4А225M4УЗ/1480 |
55 |
1,2 |
1,0 |
2,2 |
0,637 |
65/60 |
4А250S4УЗ/1480 |
75 |
1,2 |
1,0 |
2,2 |
1,02 |
75/70 |
4А250М4УЗ/1480 |
90 |
1,2 |
1,0 |
2,2 |
1,16 |
75/70 |
4А280S4УЗ/1470 |
110 |
1,2 |
1,0 |
2,2 |
2,295 |
80/65 |
Синхронна частота обертання 1000 хв-1 |
||||||
4А80B6УЗ/920 |
1,1 |
2,0 |
1,6 |
2,2 |
5,5910-3 |
22 |
4А90L6УЗ/935 |
1,5 |
2,0 |
1,6 |
2,2 |
7,3510-3 |
24 |
4А100L6УЗ/950 |
2,2 |
2,0 |
1,6 |
2,2 |
1,3110-2 |
28 |
Продовження табл. А.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
4А112МА6УЗ/955 |
3,0 |
2,0 |
1,6 |
2,2 |
1,7510-2 |
32 |
4А112МВ6УЗ/950 |
4,0 |
2,0 |
1,6 |
2,2 |
2,010-2 |
32 |
4А132S6УЗ/965 |
5,5 |
2,0 |
1,6 |
2,2 |
4,010-2 |
38 |
4А132M6УЗ/970 |
7,5 |
2,0 |
1,6 |
2,2 |
5,7510-2 |
38 |
4А160S6УЗ/975 |
11 |
1,2 |
1,0 |
2,0 |
0,137 |
48/42 |
4А160M6УЗ/975 |
15 |
1,2 |
1,0 |
2,0 |
0,182 |
48/42 |
4А180M6УЗ/975 |
18,5 |
1,2 |
1,0 |
2,0 |
0,22 |
55/48 |
4А200M6УЗ/975 |
22 |
1,2 |
1,0 |
2,0 |
0,40 |
60/55 |
4А200L6УЗ/980 |
30 |
1,2 |
1,0 |
2,0 |
0,45 |
60/55 |
4А225M6УЗ/980 |
37 |
1,2 |
1,0 |
2,0 |
0,735 |
65/60 |
4А250S6УЗ/985 |
45 |
1,2 |
1,0 |
2,0 |
1,16 |
75/70 |
4А250M6УЗ/985 |
55 |
1,2 |
1,0 |
2,0 |
1,25 |
75/70 |
4А280S6УЗ/985 |
75 |
1,2 |
1,0 |
1,9 |
2,92 |
80/65 |
4А280M6УЗ/985 |
90 |
1,2 |
1,0 |
1,9 |
3,33 |
80/65 |
4А315S6УЗ/985 |
110 |
1,0 |
0,9 |
1,9 |
4,0 |
90/65 |
Синхронна частота обертання 750 хв-1 |
||||||
4А90LB8УЗ/700 |
1,1 |
1,6 |
1,2 |
1,7 |
8,6210-3 |
24 |
4А100L8УЗ/700 |
1,5 |
1,6 |
1,2 |
1,7 |
1,310-2 |
28 |
4А112MA8УЗ/700 |
2,2 |
1,8 |
1,4 |
2,2 |
1,7510-2 |
32 |
4А112МВ8УЗ/700 |
3,0 |
1,8 |
1,4 |
2,2 |
2,510-2 |
32 |
4А132S8УЗ/720 |
4,0 |
1,8 |
1,4 |
2,2 |
4,2510-2 |
38 |
4А132М8УЗ/720 |
5,5 |
1,8 |
1,4 |
2,2 |
5,7510-2 |
38 |
4А160S8УЗ/730 |
7,5 |
1,4 |
1,0 |
2,2 |
0,137 |
48/42 |
4А160М8УЗ/730 |
11 |
1,4 |
1,0 |
2,2 |
0,18 |
48/42 |
4А180М8УЗ/730 |
15 |
1,2 |
1,0 |
2,0 |
0,25 |
55/48 |
4А200М8УЗ/735 |
18,5 |
1,2 |
1,0 |
2,0 |
0,40 |
60/55 |
Продовження табл. А.3
1 |
2 |
3 |
4 |
5 |
6 |
7 |
4А200L8УЗ/730 |
22 |
1,2 |
1,0 |
2,0 |
0,452 |
60/55 |
4А225М8УЗ/735 |
30 |
1,2 |
1,0 |
2,0 |
1,37 |
65/60 |
4А250S8УЗ/735 |
37 |
1,2 |
1,0 |
2,0 |
1,15 |
75/70 |
4А250М8УЗ/740 |
45 |
1,2 |
1,0 |
2,0 |
1,36 |
75/70 |
4А280S8УЗ/735 |
55 |
1,2 |
1,0 |
1,9 |
1,78 |
80/65 |
4А280М8УЗ/735 |
75 |
1,2 |
1,0 |
1,9 |
4,12 |
80/65 |
4А315S8УЗ/740 |
90 |
1,0 |
0,9 |
1,9 |
4,92 |
90/65 |
4А355M8УЗ/740 |
110 |
1,0 |
0,9 |
1,9 |
5,85 |
85/75 |

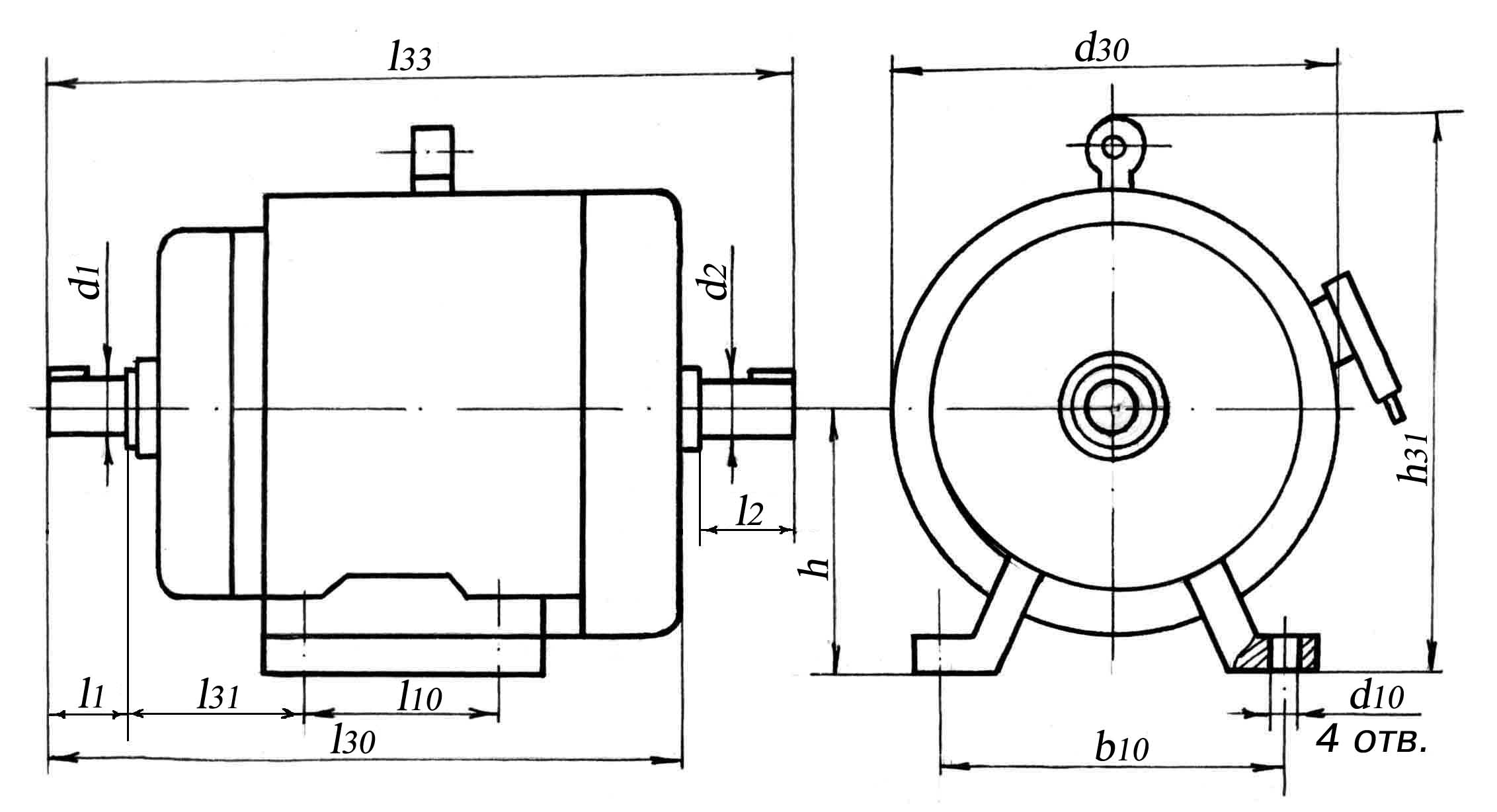

Рис. А.1
Таблиця А.4
Двигуни закриті, обдув ні серії 4А. Габаритні, установчі і приєднувальні розміри та маса (рис. А.1)
Тип двигуна |
Число плюсів |
Габаритні розміри, мм, не більше |
Установочні і приєднувальні розміри |
Маса, кг |
|||||||||||
l30 |
l33 |
h31 |
d30 |
l1 |
l2 |
l10 |
l31 |
d10 |
d1 |
d2 |
b10 |
h |
|
||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
Двигуни виконання ІМІ081 |
|||||||||||||||
4А71 |
2,4,6,8 |
285 |
330 |
201/223 |
170 |
40 |
40 |
90 |
45 |
7 |
19 |
19 |
112 |
71 |
15,1 |
4А80А |
2,4,6,8 |
300 |
355 |
218 |
186 |
50 |
50 |
100 |
50 |
10 |
22 |
22 |
125 |
80 |
17,5 |
4А80В |
2,4,6,8 |
320 |
375 |
218 |
186 |
50 |
50 |
100 |
50 |
10 |
22 |
22 |
125 |
80 |
20,0 |
4 |
2,4,6,8 |
350 |
405 |
243/260 |
208 |
125 |
56 |
24 |
24 |
140 |
90 |
28,7 |
|||
4А100S |
2,4,6,8 |
365 |
427 |
265 |
235 |
60 |
60 |
112 |
63 |
12 |
28 |
28 |
160 |
100 |
36 |
4А100L |
2,4,6,8 |
395 |
457 |
280 |
140 |
42 |
|||||||||
4А112М |
2,4,6,8 |
452 |
534 |
310 |
260 |
80 |
80 |
140 |
70 |
12 |
32 |
32 |
190 |
112 |
56 |
4А132S |
2,4,6,8 |
480 |
560 |
350 |
302 |
89 |
38 |
38 |
216 |
132 |
77 |
||||
4А132M |
2,4,6,8 |
530 |
310 |
178 |
93 |
||||||||||
4А160S |
2 |
624 |
737 |
430 |
358 |
110 |
110 |
178 |
108 |
15 |
42 |
42 |
254 |
160 |
130 |
4,6,8 |
48 |
135 |
|||||||||||||
4А160M |
2 |
667 |
780 |
210 |
42 |
145 |
|||||||||
4,6,8 |
48 |
160 |
|||||||||||||
А90L
Продовження табл. А.4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
4А180S |
2 |
662 |
778 |
470 |
410 |
|
140 |
203 |
121 |
15 |
48 |
48 |
279 |
180 |
165 |
4,6,8 |
55 |
175 |
|||||||||||||
4А180M |
2 |
702 |
818 |
241 |
48 |
185 |
|||||||||
4,6,8 |
55 |
195 |
|||||||||||||
4А200M |
2 |
760 |
875 |
535 |
450 |
267 |
133 |
19 |
55 |
318 |
200 |
255 |
|||
4,6,8 |
790 |
905 |
140 |
60 |
270 |
||||||||||
4А200L |
2 |
800 |
915 |
110 |
305 |
55 |
280 |
||||||||
4,6,8 |
830 |
945 |
140 |
60 |
310 |
||||||||||
4 |
2 |
810 |
925 |
575 |
494 |
110 |
311 |
149 |
55 |
356 |
225 |
355 |
|||
4,6,8 |
840 |
985 |
140 |
65 |
60 |
355 |
|||||||||
4А250S |
2 |
915 |
1060 |
640 |
554 |
168 |
24 |
65 |
406 |
250 |
470 |
||||
4,6,8 |
995 |
1100 |
|
75 |
70 |
490 |
|||||||||
4А250М |
2 |
349 |
65 |
65 |
510 |
||||||||||
4,6,8 |
70 |
70 |
535 |
||||||||||||
Двигуни виконання ІМ 1001 |
|||||||||||||||
4А280S |
2 |
1140 |
1320 |
700/722 |
660 |
140 |
140 |
368 |
190 |
24 |
70 |
65 |
457 |
280 |
785 |
4,6,8,10 |
1170 |
1350 |
170 |
80 |
|||||||||||
4А280M |
2 |
1180 |
1360 |
140 |
419 |
70 |
835 |
||||||||
4,6,8,10 |
1210 |
1390 |
170 |
80 |
|||||||||||
А225М
Продовження табл. А.4
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
4А315S |
2 |
1235 |
1415 |
765 |
710 |
140 |
140 |
406 |
216 |
28 |
75 |
65 |
508 |
315 |
875 |
4,6,8,10 |
1285 |
1445 |
170 |
90 |
|||||||||||
4А315M |
2 |
1285 |
1465 |
140 |
457 |
75 |
1100 |
||||||||
4,6,8,10,12 |
1315 |
1495 |
170 |
90 |
|||||||||||
4А355S |
2 |
1350 |
1530 |
855 |
795 |
170 |
500 |
254 |
85 |
75 |
610 |
355 |
1355 |
||
4,6,8,10,12 |
1400 |
1570 |
210 |
100 |
|||||||||||
4А355M |
2 |
1410 |
1590 |
170 |
560 |
85 |
1570 |
||||||||
4,6,8,10,12 |
1450 |
1630 |
210 |
100 |
П
римітки
(для двигунів виконання ІМІ081): 1. Розміри
в знаменнику дані для двигунів з числом
вивідних кінців валів більше шести.
2. Для двигунів з висотами осі обертання 71...100 мм в пилезахисному виконанні розмір збільшують на 9мм.
Для заміток
Навчально-методичне видання
ТЕХНІЧНА МЕХАНІКА
Методичні вказівки до виконання
курсового проекту для студентів спеціальності
