Індекси до умовних позначень
1 - шестірні;
2 - колеса;
- контактних напруг;
- напруг згину;
- зовнішніх (в найбільшому січенні);
- середніх (в середньому січенні);
- торцевих січень;
- нормальних січень.
7.1. Загальні положення
Конічні зубчасті колеса використовують в передачах між валами, осі яких розташовані під кутом. Широке використання мають передачі з осями, що перетинаються під кутом 90о, тобто ортогональні передачі, які розглядаються нижче. Передачі з міжосьовим кутом, відмінним від 90о, використовується рідко, що пов’язано зі складністю форм і технології виготовлення корпусних деталей цих передач, хоча для виготовлення самих коліс між осьовий кут передачі значення не має.
Конічні колеса виготовляють з прямими, тангенціальними, круговими, а також іншими криволінійними зубцями (рис. 7.1).
Прямозубі конічні колеса слід застосовувати при незначних колових швидкостях (до 2...3 м/с) як найбільш прості щодо монтажу (допустимо до 8 м/с). При більш високих швидкостях доцільніше використовувати колеса з круговими зубцями як такі, що забезпечують більш плавне зачеплення, менший шум, більшу тримкість і є технологічнішими.
В конічних передачах, для забезпечення при складанні правильного контакту зубців, передбачають можливість осьового реґулювання зубчастих коліс.
Співвідношення передатних чисел конічної і циліндричної передач в двоступінчастих редукторах обчислюється за [20].
Роботоздатність закритої конічної передачі оцінюється критеріями: контактної витривалості, витривалості при згинанні, контактної і згинальної міцності при дії пікових навантажень. Умови роботоздатності приведені в [20].
Вибір допустимих напруг приведений в [20], за винятком обмежень
.
(7.1)
7.2. Геометричні параметри конічних зубчастих передач
Зубці конічних коліс утворюються
обкочуванням по плоскому колесу з
прямолінійним профілем зубців. Число
зубців плоского колеса
(може бути не цілим числом). В конічних
колесах вводять поняття: початковий і
ділильний конуси, котрі, як правило,
співпадають. Як торцеві січення
розглядають січення поверхнями
доповнюючих конусів, тобто конусів, осі
яких співпадають з віссю колеса, а твірні
перпендикулярні до твірних ділильного
конуса (рис. 7.2). Використовуються
поняття зовнішнього і внутрішнього
доповнюючих конусів (що обмежують
зубчастий вінець) і середнього доповнюючого
конуса. Дійсні профілі зубців конічних
коліс близькі до профілів циліндричних
коліс з радіусами ділильних кіл, які
рівні довжинам твірних доповнюючих
конусів.
Зубці конічних коліс за ознакою зміни розмірів січень по довжині, виконують за трьома формами.
Осьова форма І – зубці, що пропорційно
понижуються; вершини ділильного і
внутрішнього конусів співпадають
(рис. 7.3, а). Таку форму використовують
в конічних передачах з прямими і
тангенціальними зубцями, а також обмежено
для передач з круговими зубцями при
і
Рис. 7.1. Колеса конічних передач:
а – з прямими зубцями; б – з косими або тангенціальними зубцями;
в – з круговими зубцями.

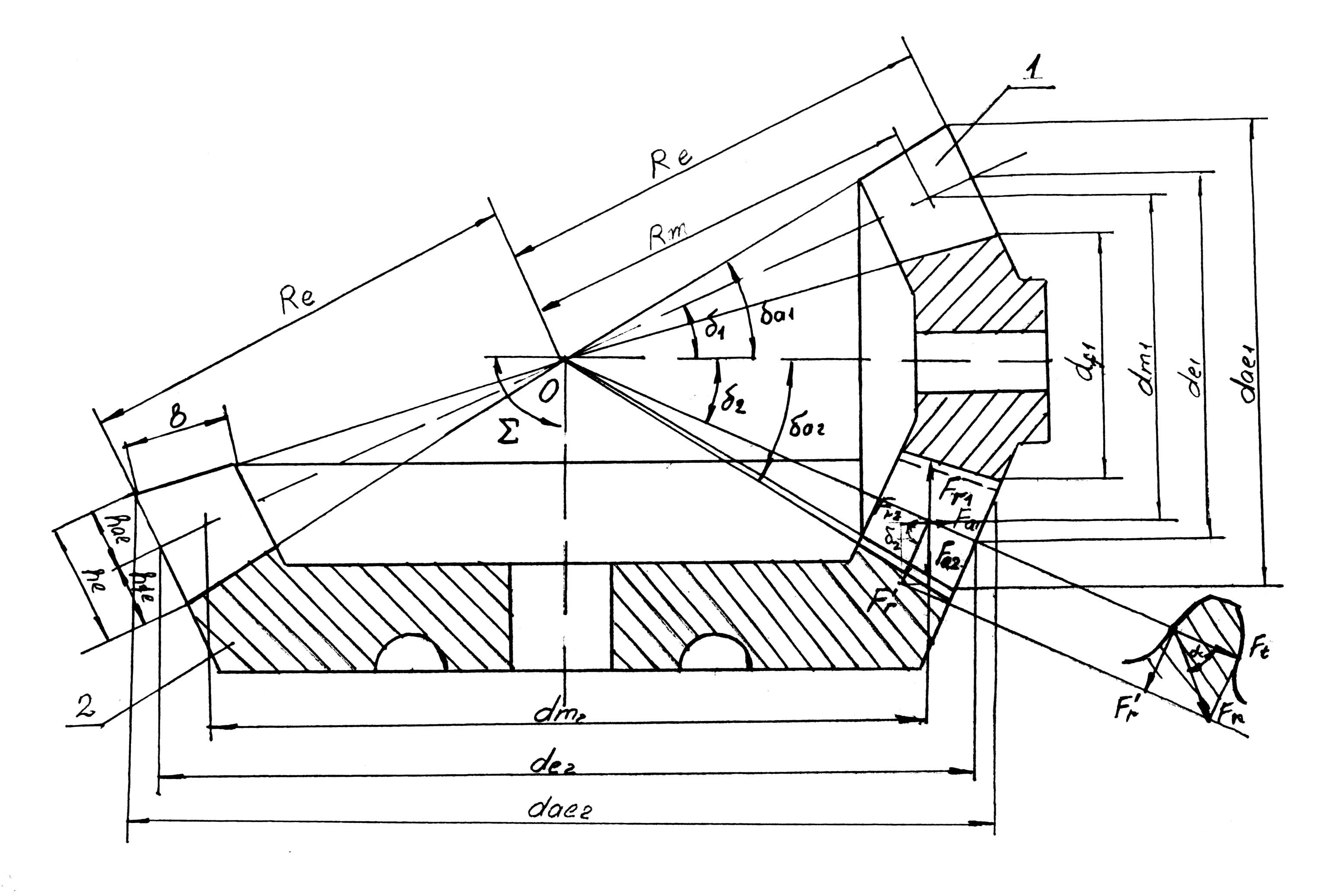

Рис. 7.2. Параметри конічної прямозубої передачі

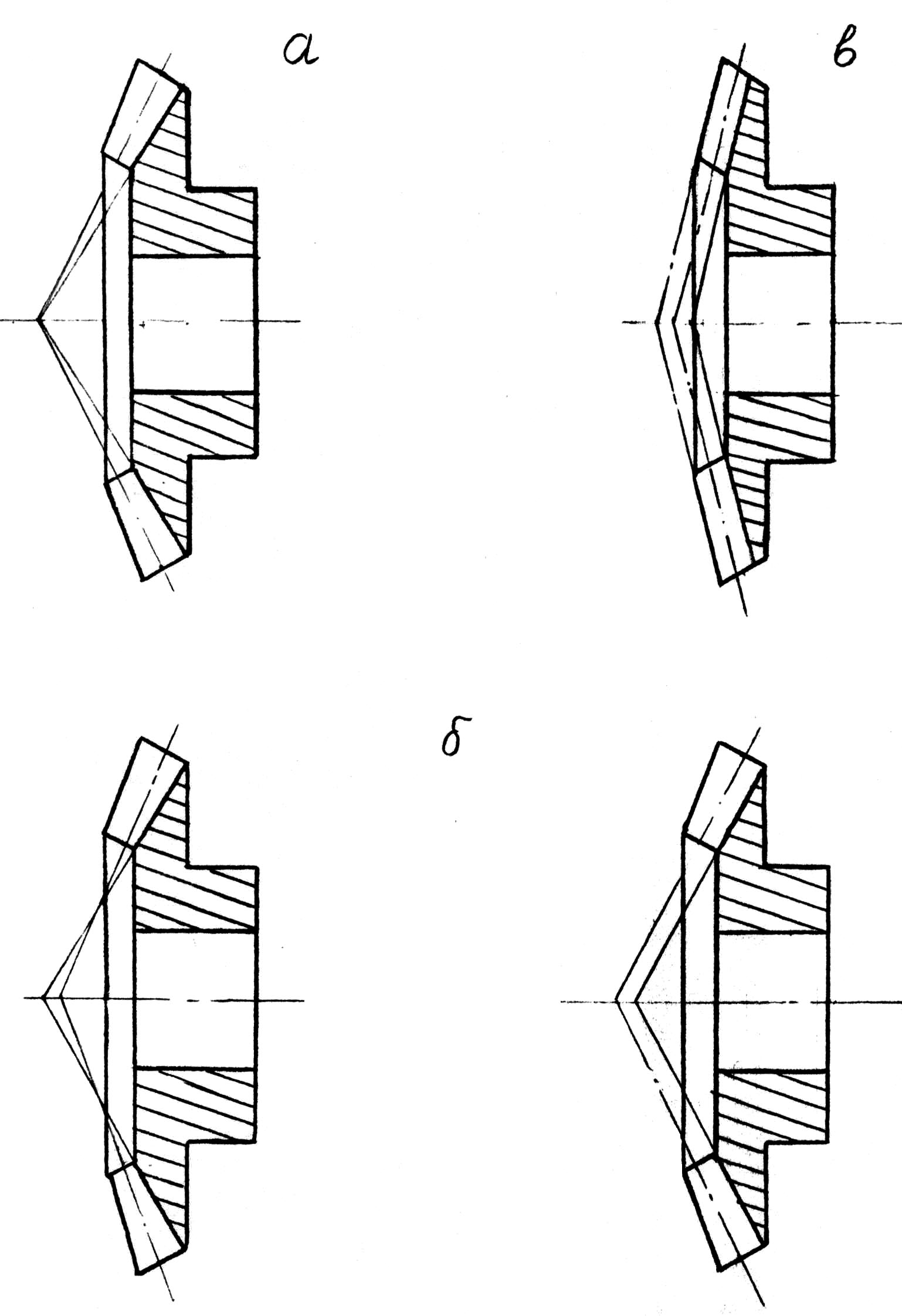

Рис. 7.3. Форми зубців конічних передач
Осьова форма ІІ – вершина внутрішнього конуса розташована так, що ширина дна западини колеса стала, а товщина зубця по ділильному конусу зростає в міру збільшення відстані до вершини (рис. 7.3, б). Ця форма дозволяє обробляти одними інструментом зразу обидві поверхні зубців колеса.
Осьова форма ІІІ – рівновисокі зубці:
твірні ділильного і внутрішнього конусів
паралельні (рис. 7.3, в). Цю форму
використовують для кругових зубців при
і середніх конусних відстаней
Форми ІІ і ІІІ отримують при зміщенні вершини конуса западин і вершини ділильного конуса (рис. 7.3, б, в).
В конічних колесах зручно вимірювати, а тому і задавати розміри зубців на зовнішньому доповнюючому конусі.
Крім того, можна задавати розміри на середині ширини зубчастого вінця.
Співвідношення між модулями
і
має вигляд:
(7.2)
де
Кут нахилу лінії зубця вибирають,
враховуючи, що збільшення кута
покращує плавність зачеплення, але при
цьому зростає зусилля. В кругових зубцях
переважно приймають
а в тангенціальних –
як правило, кут
вибирають кратним
Таблиця 7.1.
Основні розміри зубчастих коліс з прямими, тангенціальними
і круговими зубцями, що понижуються (осьова форма зубців І)
при міжосьовому
куті
Параметри зачеплення |
Формула |
Зовнішня конусна відстань |
|
Ширина вінця |
|
Середня конусна відстань |
|
Найбільша висота: зубців (біля торця)
головки зубця (біля торця)
ніжки зубця (біля торця) |
|
Продовження табл. 7.1
Колова товщина зубця по зовнішньому ділильному колу |
|
Кут: ніжки зубців
ділильного (початкового) конуса
конуса вершин
конуса западин |
|
Діаметр: зовнішнього ділильного кола
зовнішніх вершин |
|
Розрахункова базова відстань (від вершини ділильного конуса до основи зовнішнього конуса) |
|
Ексцентриситет для тангенціальних зубців |
|
Кут нахилу: тангенціальних зубців біля торця
кругових зубців |
|
- величина зміщення
Для ортогональних конічних прямозубих
передач з
рекомендовано шестірню виконувати з
додатнім зміщенням
,
а колесо з рівним йому по величині
від’ємним зміщенням
.
Величини зміщення приведені в додатку
2 до ГОСТ 19624-74. Аналогічні величини для
конічних передач з круговими зубцями
приведені в додатку 3 до ГОСТ 19326-73.
