Оглавление
Пояснительная записка	4
1. Общие положения о сборных железобетонных фундаментах	5
2. Фундаменты неглубокого заложения	6
2.1. Столбчатые фундаменты	6
2.2. Ленточные фундаменты	10
3. Фундаменты глубокого заложения	11
3.1. Свайные фундаменты	11
3.2. Кессоны	14
3.3. Опускные колодцы	16
4. Примеры расчета	18
Приложения	24
Библиографический список	30

Пояснительная записка

Данное учебно-методическое пособие разработано для освоения студентами раздела «Основания и фундаменты» дисциплины «Строительные конструкции» по специальности 270103 «Строительство и эксплуатация зданий и сооружений».

Пособие содержит краткий теоретический курс и основные этапы расчета сборных железобетонных фундаментов на естественном основании.

Пособие может быть использовано в качестве дополнительного материала на уроках при расчетах сборных железобетонных фундаментов, а также для выполнения практических работ по расчету фундаментов и выполнения расчетно-графических работ по расчету ленточных фундаментов.

Рекомендуется для использования в курсовом и дипломном проектировании.

По данному пособию студенты самостоятельно должны ориентироваться в особенностях конструирования и расчета сборных железобетонных фундаментов.

Пособие рекомендует использование серийных альбомов при проектировании фундаментов.

1. Общие положения о сборных железобетонных фундаментах

Фундаментом называют конструкцию, предназначенную для передачи давления от здания или сооружения на основание. Фундамент один из основных элементов в конструкции здания или сооружения. В настоящее время основным материалом для производства служит железобетон. Использование, которого позволяет уменьшить массу фундамента.

Фундаменты делят по глубине заложения на два типа:

1) неглубокого заложения до 5м;

2) глубокого заложения более 5м;

К фундаментам неглубокого заложения относятся:

а) столбчатые фундаменты (стаканного типа под колонны, под фундаментные балки из блоков);

б) ленточные фундаменты (под рядами колонн, а также под несущими стенами);

в) сплошные (под всем сооружением) и так далее.

К фундаментам глубокого заложения относятся:

а) свайные фундаменты;

б) опускные колодцы (для создания фундамента значительных размеров);

в) кессонные фундаменты (для создания фундамента в водонасыщенных грунтах);

По характеру работы фундаменты делят на:

1) жесткие - воспринимающие напряжение сжатия;

2) гибкие – с сильно развитой подошвой, работающей на изгиб от отпора грунта;

Примечание:

Соотношения некоторых единиц измерений

1 м = 100 см = 1 000 мм

1 м² = 10 000 см²

1 Н/см² = 10 кН/м²

1 Па = 1 Н/м² = 10^-4 Н/см²

1 кПа = 1 кН/м² = 0,1 Н/см²

1 мПа = 1 мН/м² = 0,1 кН/см²

2. Фундаменты неглубокого заложения

2.1. Столбчатые фундаменты

Этот тип фундамента является очень распространенным благодаря простоте конструкции. Размеры их относительно невелики. Выполняются из тяжелого бетона, устанавливаются на уплотненную подготовку толщиной 10см. В фундаментах предусматривают арматуру, располагаемую по подошве в виде сварных сеток, рабочая арматура в сетках располагается в обоих направлениях. Минимальная толщина защитного слоя арматуры принимается 35мм, если подготовка отсутствует, 70мм – защитный слой бетона. Расстояние от центра тяжести рабочего стержня до крайнего нижнего волокна бетона 40мм (см. рис.1).

Сборные колонны заделываются в специальные гнезда (стаканы) фундамента. Глубину заделки колонны в стакан принимают больше наибольшей стороны сечения колонны или равной ей.

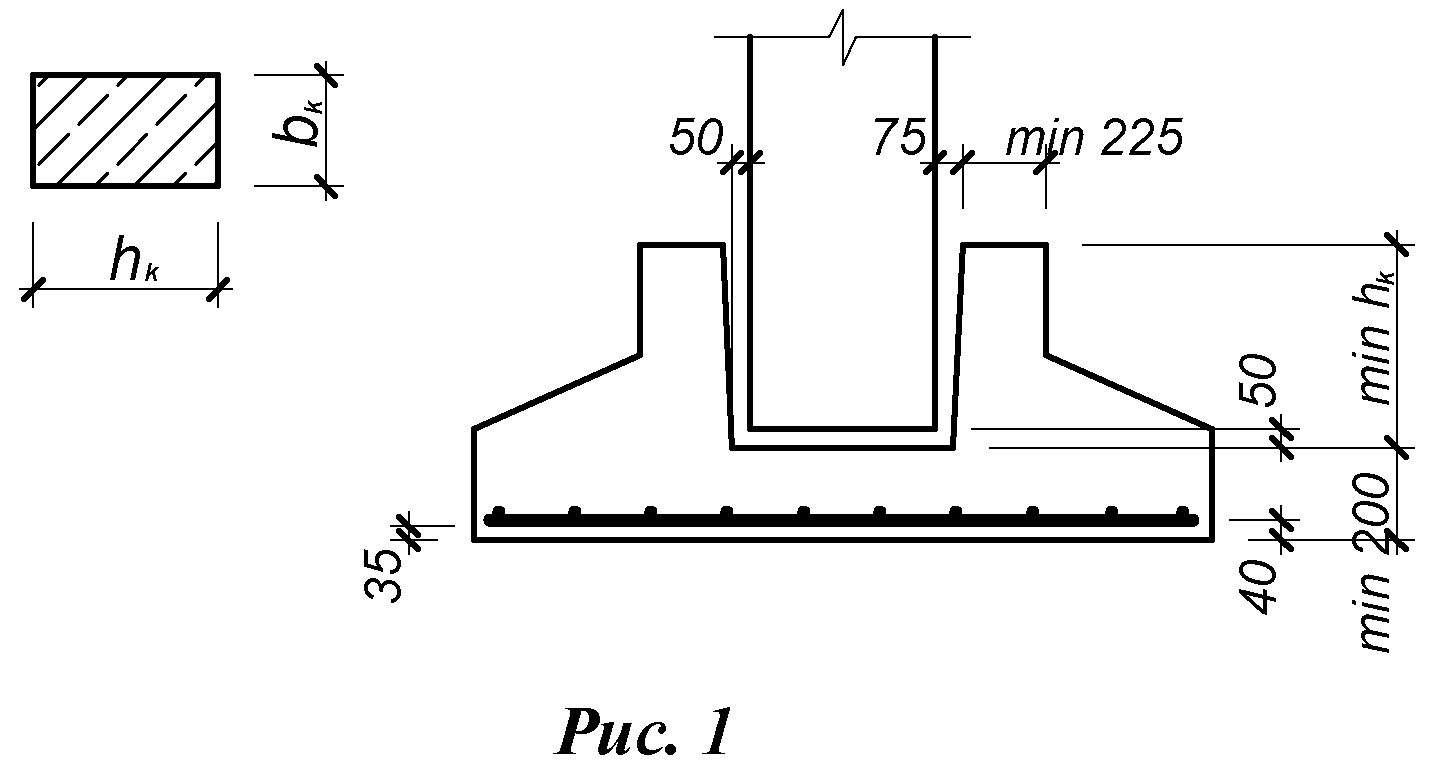

Рис.1. Примерная конструкция столбчатого фундамента

Толщина дна стакана должна быть не менее 200мм (из условия работы на продавливание) (см. рис.1); зазоры между колонной и стенками стакана должны быть: понизу не менее 50мм; по верху не менее 75мм (см. рис.1).

Зазоры между колонной и стенками заполняют бетоном, но перед этим при помощи прокладок колонну устанавливают и корректируют по размерам зазоров.

Для расчета рассматривают, что давление на грунт под подошвой столбчатого фундамента равномерно распределено.

Условие равновесия записывается:

, (1)

где: A_f = а_f × b_f - площадь основания фундамента, м²;

ρ_m - усредненная плотность фундамента с учетом грунта на обрезах, ρ_m = 20÷22 кН/м³

Фундамент может выглядеть следующим образом:

Рис.2. Конструкция отдельно стоящего столбчатого фундамента
