14. Повторное заземление нулевого провода

Повторное заземление нулевого провода выполняется на ВЛ 0,4кВ, назначение: увеличение тока однофазного КЗ в случае обрыва нулевого провода, т.е. повышение эфф.зануления, усиление основного нуля на питающей подстанции. Повторное заземление нулевого провода объединяются с молниезащитными заземлениями, т.е. к заземляющему уст. сопротивлением 30Ом кроме нулевого провода сети присоединяют крюки фазных проводов. Эти заземления выполняют в начале и в конце ВЛ, на ответвления более 200м, опорах ввода в здания, где используется зануление, на опорах ввода в общественные здания или через 120м. Физически это делается так: пруток арматуры ж/б опоры имеет в верху и в низу выпуски. Верхний выпуск через зажимы присоединяют к нулевому проводу и к металлическим крюкам. Данное заземление называют выносным заземлением. На подстанциях и др. объектах испытывают контурные заземления. Допустимое сопротивление нормируется.

15. Расчетная и экспериментальная проверка эффективности зануления.

Расчетная проверка эфф.зануления:

1. Определяем сопротивление петли фаза-нуль:

, l – длина участка линии,км;

R_ф, R_н – удельн.акт.сопрот.фазного и нулевого проводников, Ом/км;

X_ф, X_н – уд.внутр.индукт.сопр.фазного и нулевого проводников,Ом/км;

Xn - удел.внеш.сопр.проводников петли фаза-нуль.

п- кол.участков линии.

2. Определяется ток КЗ в линии:

- полное расч.сопр.обмоток питающего трансформатора 10/0,4кВ.

Значение сопротивления при вторичном напряжении 400/230В:

; - номинальная мощность тр-ра, кВА.

3.

- номинальный ток плавкой вставки или теплового реле, а при защите эл.магн. расцепителем – ток отсечки.

То зануление не эффективно и необходимо или увеличить ток или уменьшить вторую часть неравенства.

Экспериментальная проверка эфф.зануления проводится перед приемкой в эксплуатацию новой или реконструированной установки и после КР зануленных электроприемников или участков питающей их сети, но не реже , чем раз в 5 лет. Для этого измеряют полное сопротивление петли фазный – нулевой проводник, подсчитывают ток однофахного кз и находят коэф. чувствительности защиты от таких кз.

Приборы: М-417, Щ41160(преднахзначен для измерения непосред. тока одноф. кз цепи фаза-нуль в сетя 380/220В с заземленной нейтральной точкой источника питания и углом сдвига фаз 5-55град., при значениях токах кз 10-1000А).

16. Устройство защитного отключения (узо), их принципиальное выполнение. Схема узо по напряжению на корпусе.

Защитное отключение - это система защиты, автоматически отключающая электроустановку при возникновении опасности по­ражения человека электрическим током. Защитное отключение должно осуществлять: защиту от глухих и неполных замыканий на землю (корпус), автоматический контроль изоляции, защиту при прикосновении человека к фазе. Кроме этого, некоторые устройства осуществляют защиту от перехода напряжения с высшей стороны на низшую и предварительный контроль изоляции перед каждым включеним электроустановки.

Устройство защитного отключения (УЗО) состоит из двух ос­новных элементов: прибора-датчика и автоматического выключа­теля. В первый входит непосредственно датчик, реагирующий на какой-то входной сигнал (напряжение, ток), усилитель для усиления входного сигнала датчика, цепь контроля исправности УЗО, элементы сигнализации.

Повреждение электроустановки приводит к изменениям вели­чин, которые могут быть использованы как входные величины УЗО. Так, при замыкании на корпус последний оказывается под напря­жением относительно земли. Если корпус заземлен или замыка­ние произошло непосредственно на землю, возникает ток замыка­ния на землю. Замыкание на землю, даже неполное, приводит к сни­жению общего сопротивления сети относительно земли. Это сопро­тивление уменьшается также при снижении сопротивления изоля­ции без замыкания на землю, даже если сопротивление фаз относи­тельно земли остается симметричным.

При определенном значении входной величины защитное отклю­чение срабатывает и отключает электроустановку. Это значение назы­вается уставкой. В зависимости от того, что является входной вели­чиной, на изменение которой реагирует защитное отключение, вы­деляют следующие схемы: на напряжение корпуса относительно земли; на ток замыкания на землю; на напряжение нулевой последо­вательности; вентильные; на постоянном и переменном токе; комби­нированные.

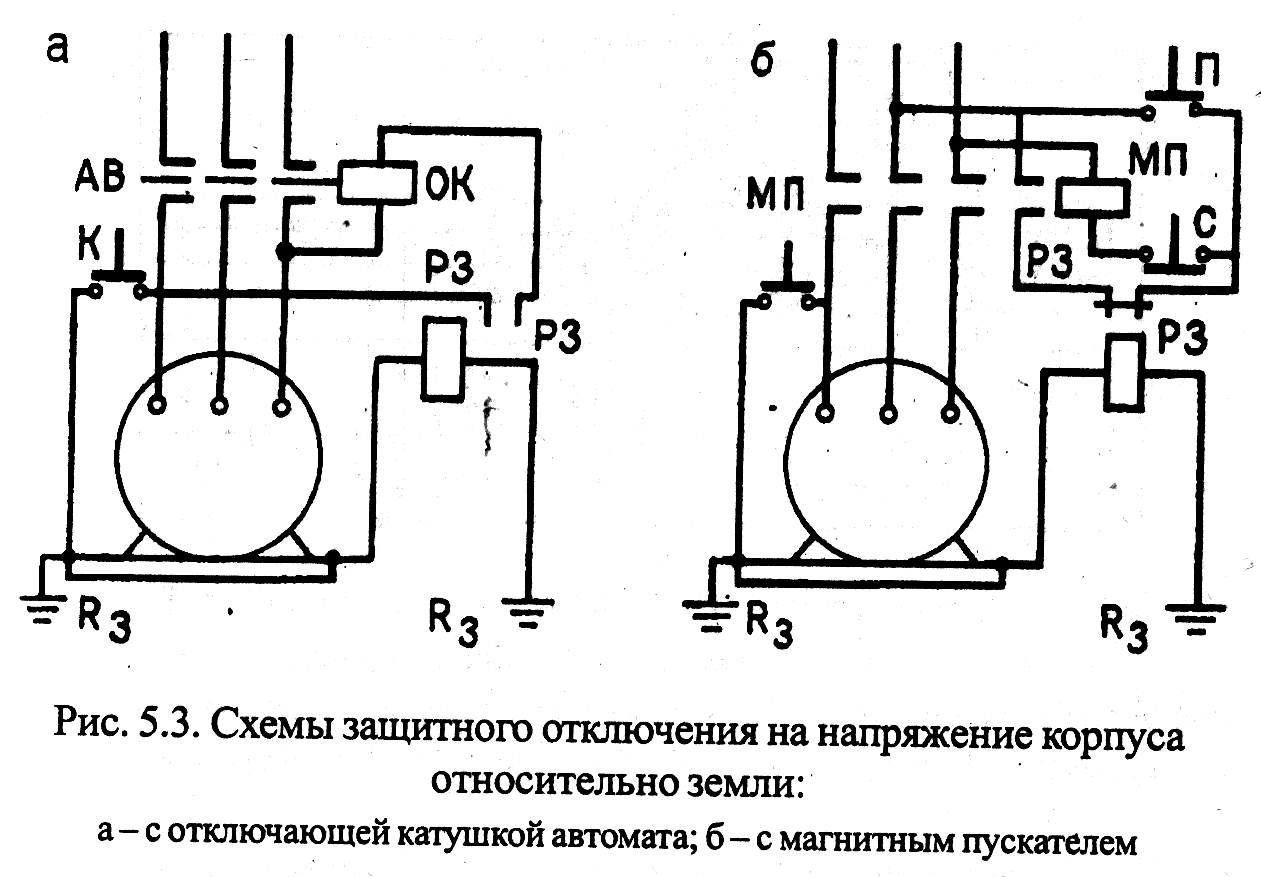

В качестве примера приведены схемы на напряжение корпуса относительно земли (рис. 5.3). В схемах этого типа датчиком слу­жит реле напряжения РЗ, включенное между корпусом и вспомо­гательным заземлителем.

Д остоинством схемы на напряжение корпуса относительно зем­ли является ее простота, недостатком - необходимость применения вспомогательного заземления, неселективность при общем зазем­лении и отсутствие самоконтроля. Такие устройства могут приме­няться только совместно с заземлением или другими мерами за­щиты.

В УЗО дифференциального типа, реагирующего на токи утеч­ки, возникающие при прикосновении человека к фазе или при сни­жении сопротивления изоляции токоведущих частей ниже допус­тимого значения, в качестве датчика используется трансформатор тока тороидального типа. В нем роль первичной обмотки выполня­ют фазные проводники. Вторичная обмотка имеет большое число витков, равномерно расположенных по тороиду. Она подключает­ся к управляющему органу (в электромеханических УЗО - к чув­ствительному электромагнитному реле, в электронных - к проме­жуточному усилителю и другим электронным элементам исполнительного реле). Роль исполнительного механизма обычно выполняет коммутационный аппарат.

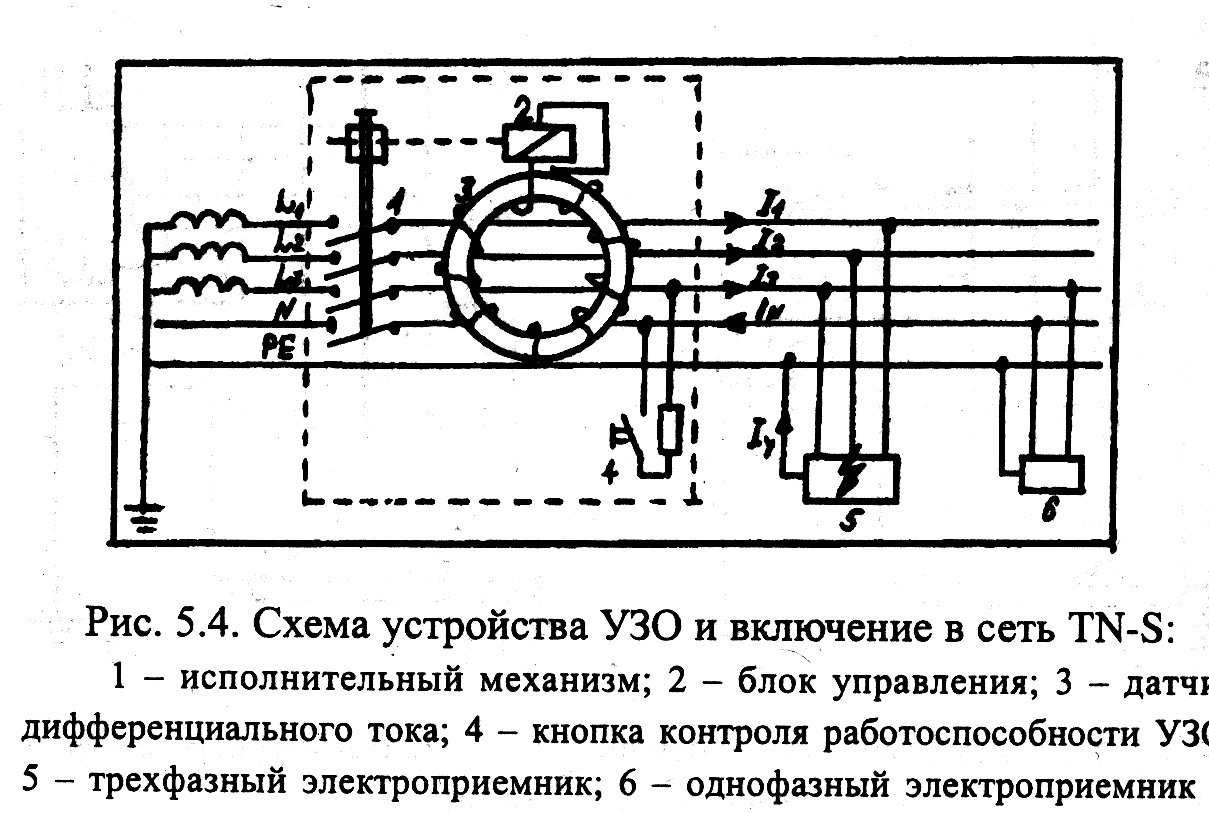

Схема устройства УЗО и включения его в сеть ТN-S приведена на рис. 5.4 (система ТN-S - нулевой рабочий N и защитный РЕ проводники выполнены раздельно; система ТN-С - нулевой рабо­чий и нулевой защитный проводники РЕN объдинены).

Геометрическая сумма токов, протекающих по первичной об­мотке в нормальном режиме работы, равна нулю: I, +1₂ + Ь +1 =0. При утечке тока равновесие их в первичной обмотке нарушается: I, +1₂ + 1₃ + 1_К = 1_у. Тогда в магнитопроводе создается магнитный поток, который индуктирует ток во вторичной обмотке, отключаю­щий цепь.

Под 1_у понимается ток, который протекает в сети с заземленной нейтралью по участку цепи, параллельному нулевому рабочему проводу, при снижении сопротивления изоляции фазного прово­да, замыкании на открытые проводящие части через землю или нулевой защитный проводник, а также в случае прикосновения человека к токоведущим частям. Таким образом, устройства за­щитного отключения данного типа способны защитить человека, коснувшегося непосредственно токоведущих частей, отключить поврежденный электроприемник при замыкании на открытые про­водящие части и предотвратить пожары, возникающие при неисп­равности изоляции или при снижении ее сопротивления.

С огласно межгосударственным стандартам ГОСТ 3 03 31.(1 -9)-95, введенным в действие в Республике Беларусь, применение УЗО обязательно на вновь строящихся и реконструируемых объектах концерна «Белэнерго», имеющих помещения повышенной опас­ности и особо опасные в отношении поражения электрическим током (см. раздел 3.2), а также на вновь строящихся и реконструируе­мых объектах с дорогостоящей бытовой и компьютерной техни­кой, на объектах животноводства (см. раздел 5.9) и в индивиду­альных жилых домах.

В сельском хозяйстве нашли применение УЗО типа ЗОУП-25 (номи­нальное напряжение 380 В, ток главной цепи 25 А, ток уставки 10 мА, время срабатывания 0,05 с) и РУД-05УЗ (напряжение 380/220 В, ток главной цепи 100 А, ток уставки 30 мА и более, время срабатывания (1,06 с), реагирующие на токи утечки.
