17. Принцип действия устройств выравнивания эл. Потенциалов (увэп). Выполнение увэп на фермах крс и на открытых площадках для крс.

Отекание тока в землю может происходить через проводник (элект­род, заземлитель), находящийся в грунте. В объеме земли, где проходит ток, возникает поле растекания тока. Потенциал на поверхности земли вокруг заземлителя, изменяется по закону гиперболы, умень­шаясь от максимального значения в точке А до нуля по мере удале­ния от земли (рис. 5.5).

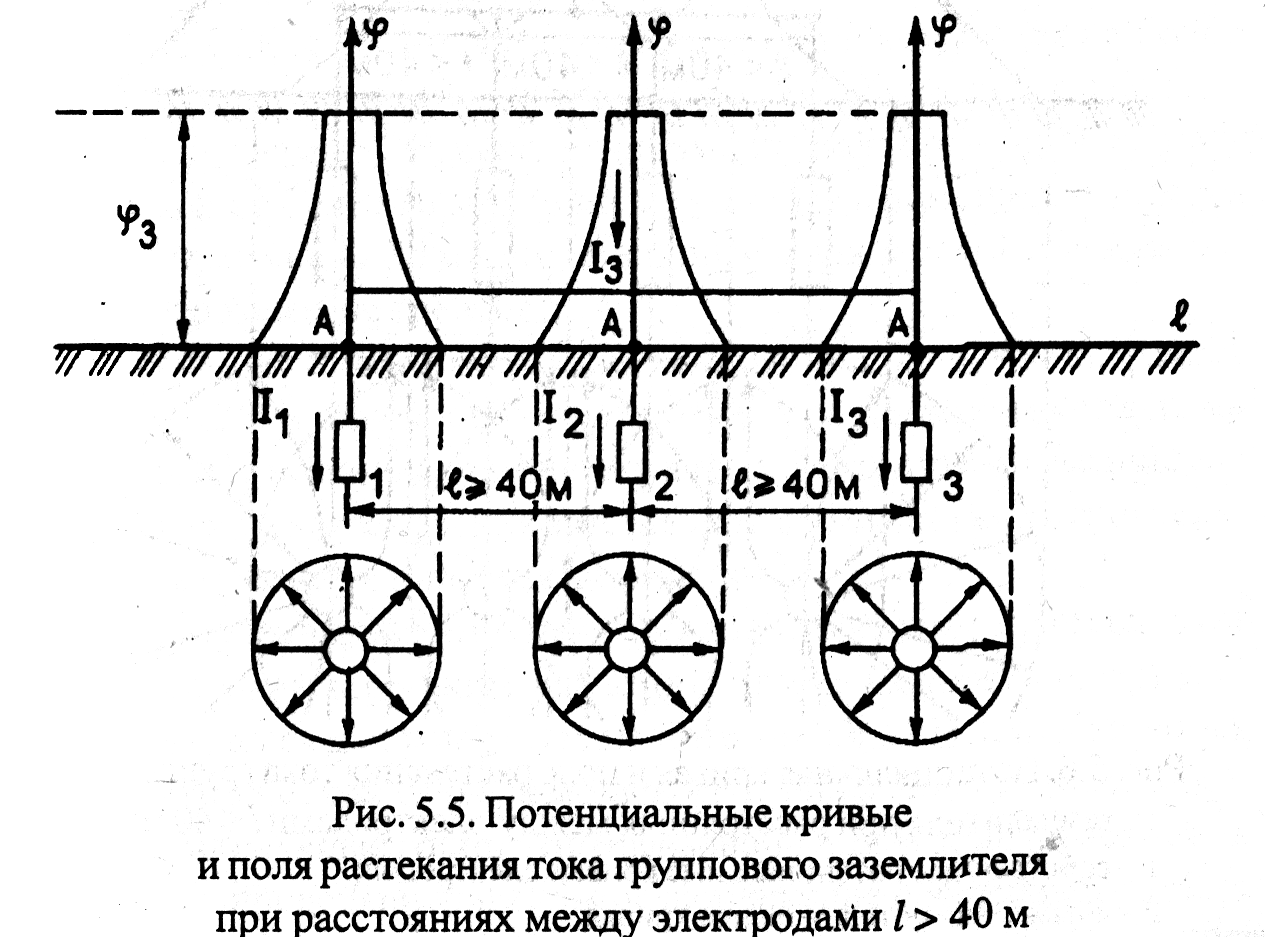

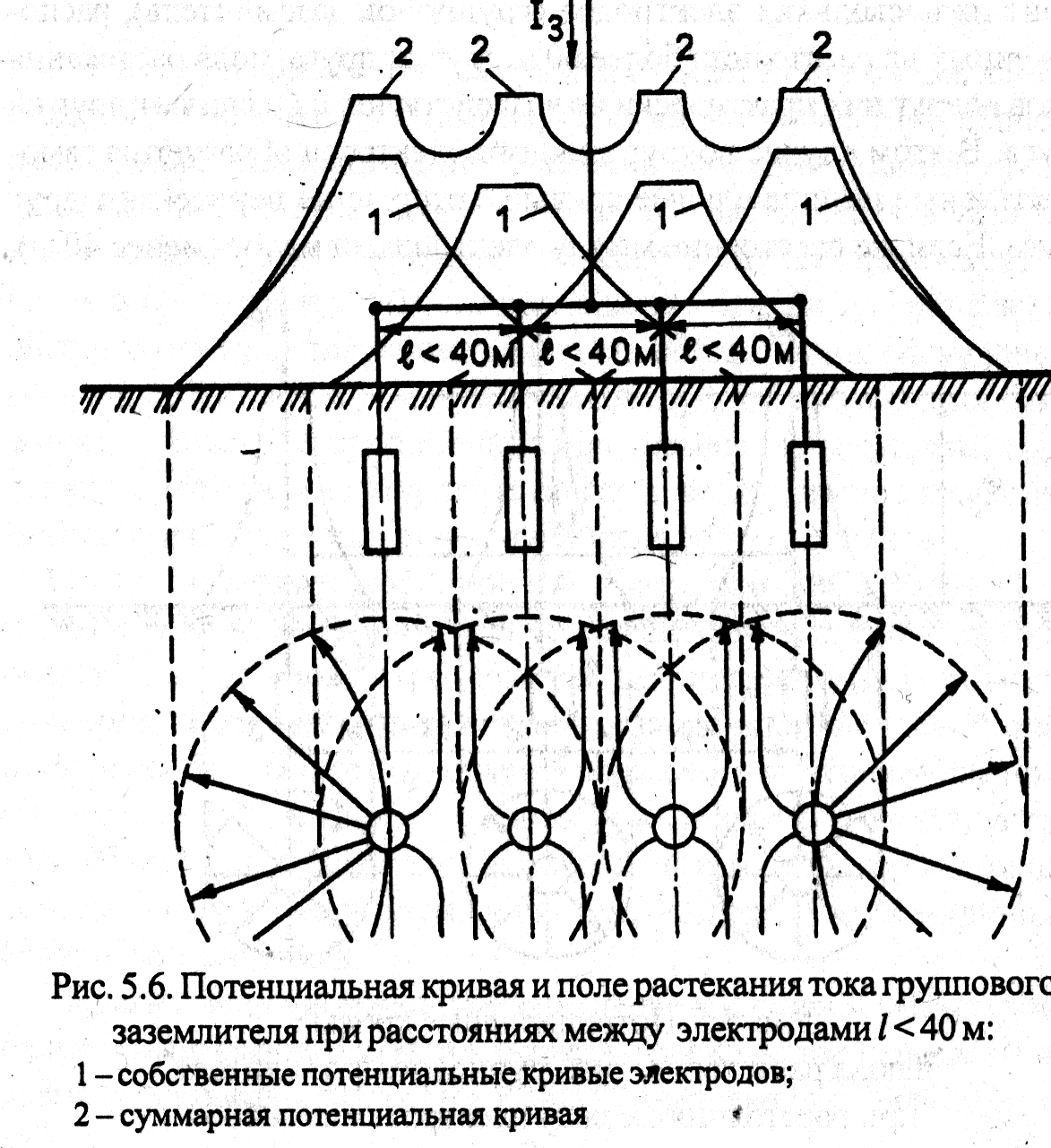

С читается, что потенциал земли на расстоянии свыше 20 м от заземлителя практически равен нулю. Тогда, если заземлитель состоит из нескольких электродов (групповой заземлитель), распо­ложенных на расстоянии более 40 м друг от друга, поля растекания I оков вокруг них практически не воздействуют и не влияют друг на друга. В этом случае вокруг каждого электрода образуются самостоятельные потенциальные кривые, которые не пересекают друг друга. Если же расстояние между электродами малое (менее 40 м), поля растекания токов накладываются одно на другое. Складыва­ясь, эти поля образуют непрерывную суммарную потенциальную кривую (рис. 5.6). При этом форма суммарной потенциальной кри­вой зависит от расстояния между электродами, их взаимного рас­положения, количества, форм и размеров. Таким образом, с умень­шением расстояния между электродами группового заземлителя (начиная от 40 м) проявляется эффект выравнивания потенциала на поверхности земли.

Рассмотренное явление выравнивания потенциалов широко ис­пользуется в электроустановках с целью обеспечения электро­безопасности. На животноводческих фермах выравнивание по­тенциалов осуществляется между участками пола, на которых на­ходятся животные, и всеми доступными для прикосновения метал­локонструкциями, которые могут оказаться под электрическим по­тенциалом.

Для этого на фермах КРС привязного содержания устройства выравнивания электрических потенциалов (УВЭП) выполняют в виде протяженных проводников из оцинкованной стали диаметром не менее 6 мм, прокладываемых в полу под передними или задни­ми ногами животных, но обязательно со стороны нулевого потен­циала (фундамента коровника). Можно выполнить УВЭП на этих фермах путем забивки металлических стержней диаметром не ме­нее 10 мм и длиной в половину длины стойла также под передни­ми или задними ногами коров под углом 35-50°. Таким образом, УВЭП - это по существу рассредоточенное заземление. В поме­щениях беспривязного содержания КРС УВЭП монтируют только и местах нахождения вблизи (до 2 м) стационарного электри­фицированного оборудования. Во всех случаях в дополнение к искусственным УВЭП необходимо использовать естественное вы­равнивание потенциалов технологическими и строительными металлоконструкциями фермы.

На свиноводческих и овцеводческих фермах защита животных обеспечивается только за счет естественного выравнивания потен­циалов и за счет стоек клеток, погруженных в пол на глубину не менее 200 мм.

Во избежание пожара следует устанавливать на вводе в помещение УЗО с уставкой по дифференциальному току. Цепи штепсельных розеток должны быть также защище­ны устройствами УЗО, реагирующими на дифференциальный ток с уставкой не более 30 мА. Если же на вводе в помещение уставка УЗО не превышает 30 мА, то дополнительная защита цепей штеп­сельных розеток не требуется.

В крупных животноводческих помещениях (с числом скотомест не менее 200 в одном строении) кроме того должно применяться уравнивание потенциалов. Оно осуществляется путем объединения УВЭП и системы зануления с металлическими частями строитель­ных конструкций, отопления, вентиляции.

Защиту животных от поражения электрическим током следует предусматривать с таким расчетом, чтобы напряжение прикос­новения и шага для животных не превышали 12 В, а для крупных животноводческих ферм, комплексов и биофабрик с числом животных 800 и более голов - не превышали 8 В. В зоне размещения животных предельно допустимое напряжение переменного тока в нормальном эксплуатационном режиме для исключения электро­патологии не должно превышать 0,2 В.

Контроль исправности УВЭП проводится на новых фермах перед заполнением помещения животными по окончании пуско-наладочных работ и затем повторно через месяц после запуска животных на ферму, т. е. в период, когда увлажнение пола стойл выделениями животных достигает того состояния, которое имеет место в нормальном эксплуатационном режиме содержания животных. В процессе эксплуатации эффективность УВЭП и зануления проверяют ежегодно при использовании в качестве элементов УВЭП оцинкованной стали, а при использовании неоцинкованной — не реже 1-го раза в квартал. Для этого используют приборы типа ЭКО-200, НПШ-03 (измерение напряжения прикосновения и шага) и др. В указанные выше сроки необходимо проверять также с помощью калиброванного нагрузочного резистора с водяным охлаждением НР-64/220 удовлетворяет ли сопротивление повторного заземления нулевого провода на вводе в животноводческое помещение требованиям действующих норм. Составляются соответствующие акты измерения (приложение 7).
