4. Сапр тп в компьютерно-интегрированном производстве. Элементы интегрированной системы.
Экономический эффект от самостоятельного использования CAD/CAM/CAE систем может быть существенно увеличен от их интеграции в единую систему. Такая интегрированная система на предприятии поддерживается единой базой данных.
Интеграция на информационном уровне осуществляется с помощью PLM, PDM системы. Информация вводится один раз и не дублируется.

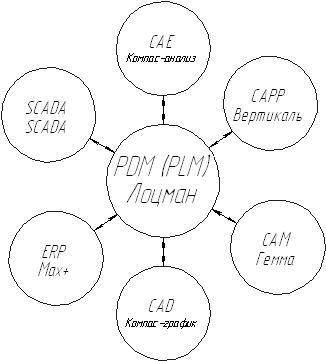

Элементы интегрированной системы САПР ТП. (SIM)
При реализации производственных процессов САПР взаимодействует с автоматизированными системами научных исследований и системами управления производством. Рассматривая элементы жизненного цикла изделия можно выделить их связи с САПР.
В структуре компьютерно-интегрированного производства выделяются 3 основные иерархические уровня:
уровень (верхний) – уровень планирования (подсистемы планирования).
уровень (средний) – уровень проектирования.
уровень (нижний) – уровень управления производством (включает подсистему управления производственным оборудованием).
Построение компьютерно-интегрированного производства позволяет решает задачи:
информационного производства (отход принципа централизации и переход к необходимой децентрализации на каждом из рассматриваемых уровней).
обработки информации (стыковка и адаптация программного обеспечения различных подсистем);
физических связей подсистем (создание интерфейсов, т.е. стыковка аппаратных средств ЭВМ).
5.Сапр тп как объект проектирования.
Проектирование – процесс составления описания, необходимого для создания в заданных условиях еще не существующего объекта на основе его написания или алгоритма его функционирования.
Автоматизированным называют проектирование с применением ЭВМ.
Система автоматизированного проектирования - САПР – это комплекс средств автоматизации проектирования, взаимосвязь с необходимыми подразделениями проектной организации и коллективом специалистов (пользователей системы), выполняемых автоматизированное проектирование.
При создании САПР и их составных частей необходимо руководствоваться принципами:
системного единства;
совместимости;
типизации;
развития.
Принципы системного единства обеспечивают целостность системы иерархичность проектирования отдельных частей и объекта в целом.
Принцип совместимости обеспечивает совместное функционирование составных частей САПР и сохраняет открытой систему в целом.
Принцип типизации предусматривает разработку и использование типовых и унифицированных элементов САПР. Типизируются элементы, имеющие перспективу многократного использования.
Принцип развития дает возможность пополнения, совершенствования и обновления составных частей САПР.
Современные САПР, в том числе и САПР ТП, базируются на информационных технологиях, поэтому для них характерен ряд признаков:
объектно-ориентированное взаимодействие человека и ЭВМ;
сквозная информационная поддержка на всех этапах обработки информации на основе интегрированной базы данных;
безбумажный процесс обработки информации;
интерактивный режим решения задач, который выполняется в режиме диалога с ЭВМ;
