Воздухораспределители и устройства воздухоудаления:

Воздухораспределитель представляет собой устройство, через которое воздух из приточного воздуховода поступает в помещение. По геометрической форме струи могут быть: компактными, плоскими, веерными (как разновидность последних — неполные веерные и конические). Компактные струи образуются при выпуске воздуха из цилиндрических труб, души-рующих патрубков, круглых и прямоугольных отверстий, как открытых, так и затененных решетками, перфорированными листами и тому подобными устройствами.

Плоские струи формируются при истечении воздуха из щелевых каналов воздушных завес, воздуховодов активной раздачи, прямоугольных вытянутых отверстий, как открытых, так и закрытых решетками, перфорированными листами.

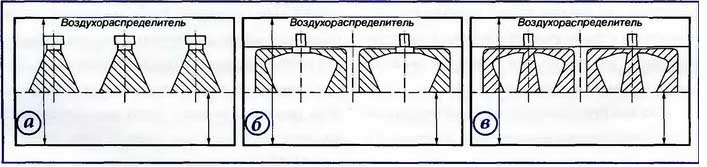

Веерные струи образуются при раздаче воздуха через насадки с плоским диском, установленным поперек потока, через одно-дисковые и многодиффузорные плафоны в том числе и с закручивающими устройствами.

Неполные веерные струи (как одна из разновидностей веерных струй) формируются при выпуске воздуха через решетки с расходящимися под некоторым углом лопатками. Такая струя также постепенно трансформируется в компактную.

Конические струи (также относятся к веерным) создаются при выпуске воздуха через насадки с конусом или плафоны в виде диффузоров с установленным в них плоским отражательным диском. При угле расширения на истечении менее 120° полная коническая струя имеет тенденцию к смыканию, постепенно превращаясь в компактную.

Компактные и плоские струи считаются прямоточными, если в них векторы скорости на истечении параллельны между собой. Они имеют сравнительно небольшой угол расши- рения. Векторы скорости на истечении в этих струях расходятся под некоторым углом друг к другу — Эти струи называют рассеянными.

Струи, которым с помощью установленного на выходе закручивающего устройства придается вращательное движение считаются закрученными. В таких струях, кроме векторов поступательного движения, имеются векторы вращательного движения. Закрученные струи также бывают компактные и конические.

У закрученных струй большая степень интенсивности перемешивания, поэтому падение скорости и избыточной температуры воздуха в них происходит на меньшем расстоянии от воздухораспределителя, чем в прямоточных.

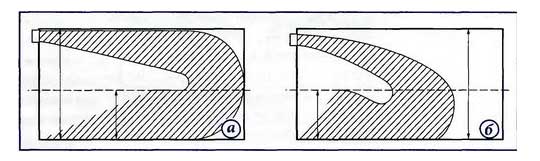

При распространении прямоточной струи вблизи ограждения образуется настилающаяся струя, «дальнобойность» которой больше, чем свободной.

Устройства воздухоудаления представляют собой приемные отверстия вытяжного и рециркуляционного воздуха, оборудованные решетками, перфорированными панелями и другими сетевыми элементами.

При всасывании в устройство воздухоудаления воздух поступает со всех сторон. Закономерности течения воздуха в этом случае зависят от формы отверстия: у круглого отверстия с острыми кромками уже на расстоянии одного диаметра, скорость воздуха составляет всего 5% от скорости в центре отверстия, а у прямоугольного отверстия с соотношением сторон: 1:10 на расстоянии, равном ширине щели, скорость составляет 20% от скорости ее в центре. Однако в любом случае, по мере удаления от устройства воздухоудаления, скорость воздуха затухает быстрее, чем у приточной струи.

По конструктивному исполнению воздухораспределители и устройства воздухоудаления весьма разнообразны: решетки, плафоны, сопла, перфорированные панели и воздуховоды, панели с форсунками, направляющими струю, различного рода насадки, например вихревые, для подачи в рабочую зону с малыми скоростями и др.

Рассмотрим наиболее распространенные конструкции воздухораспределителей и устройств воздухоудаления.
