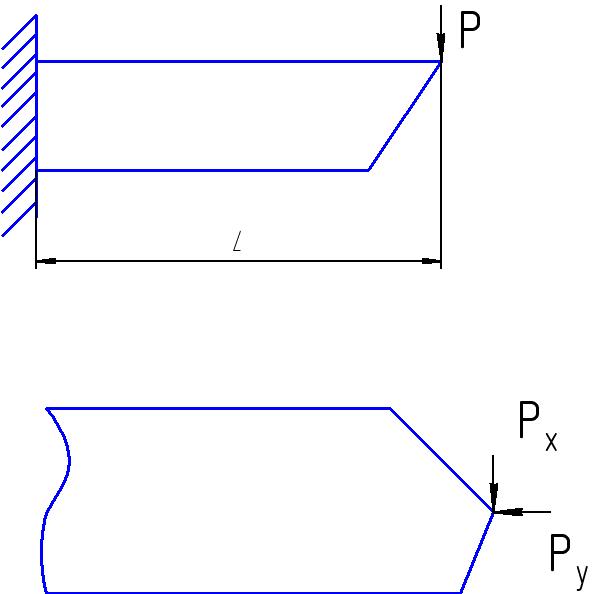

20. Приведите схему расчета на прочность и жесткость токарных проходных резцов и расчетные формулы. (см. Справочник Баранчиков)

Державки резцов бывают квадратной, прямоугольной и круглой формы.

Размеры протяжки зависят от

сил резания

свойств материала державки

в свою очередь силы резания зависят от

режимов резания

свойств обрабатываемого материала

геометрии резца

среды

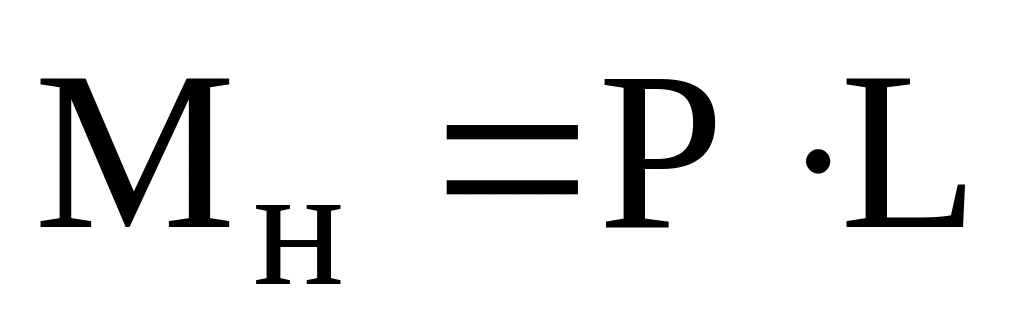

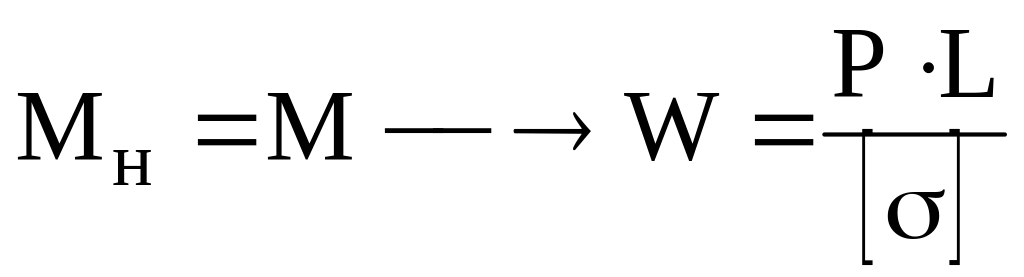

W – момент сопротивления (инерции)

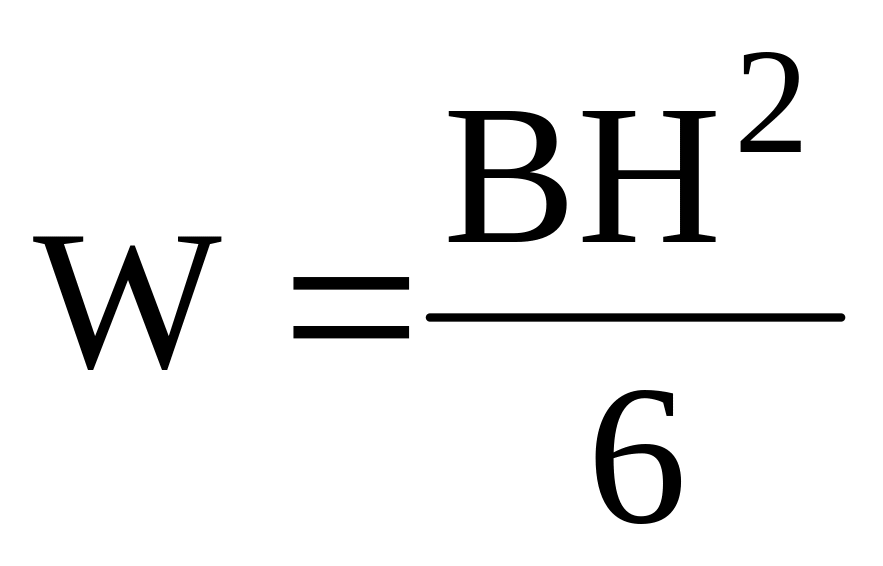

для квадратной державки

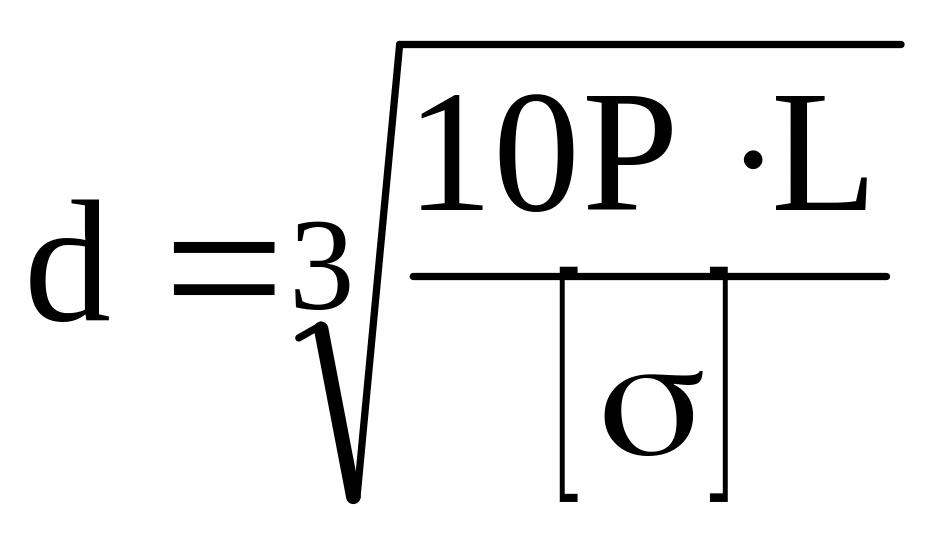

для прямоугольной для круглой

где В (ширина) равна

для квадратной державки:

для прямоугольной для круглой

В первую очередь увеличивают высоту

Во вторую очередь ширину

В третью – вылет резца

В четвертую меняют материал

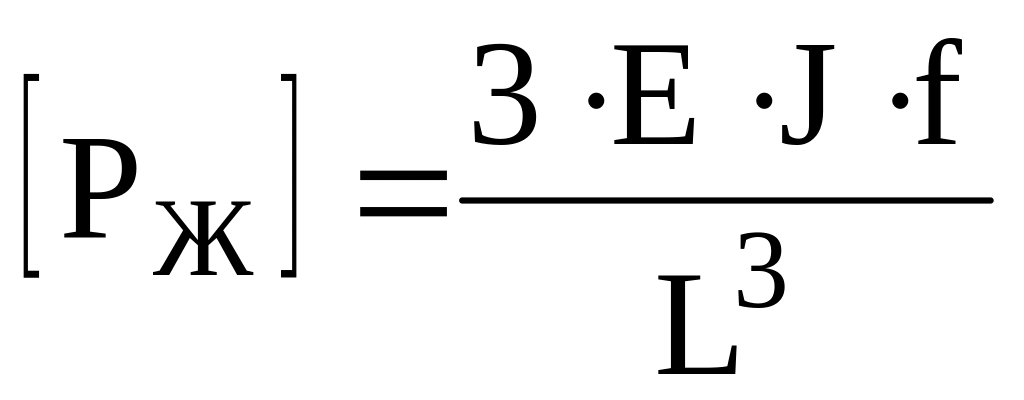

где J (момент сопротивления) равен

для квадратной державки:

для прямоугольной державки

для круглой державки

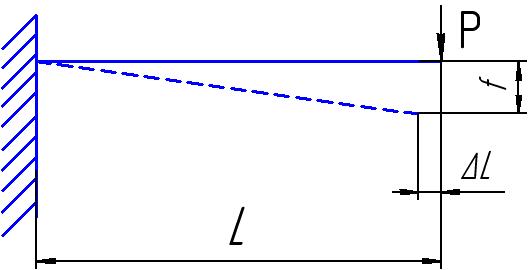

Допустимая величина прогиба при чистовой обработке 0,05, при черновой 0,1.

Если превышает допустимые значения:

в первую очередь уменьшают вылет

во вторую материал

в третью геометрию резца
