2.Определение глубины заложения подошвы фундамента
Назначая глубину заложения фундамента, следует учитывать положение уровня грунтовых вод, его сезонные колебания, направление движения грунтовых вод, степень их агрессивности по отношению к фундаментам и основаниям.
Положение уровня грунтовых вод учитывается и при назначении глубины заложения фундаментов из условий пучения грунта при промерзании.
Морозное пучение грунта возможно в глинистых, пылеватых и мелких песках. В случае если возможно пучение фунтов, глубина заложения фундаментов принимается не менее расчетной глубины промерзания.
Нормативная глубина промерзания принимается по карте нормативных глубин промерзания
На глубину заложения фундаментов влияет наличие и глубина подвалов, каналов, расположенных вдоль фундаментов, примыкающих к проектируемому фундаменту фундаментов существующих зданий и т.п.
При этом подошва фундамента заглубляется ниже пола подвала и каналов не менее чем на 40 см, а в местах примыкания проектируемого фундамента к существующему их подошвы рекомендуется располагать на одном уровне.
Проектируя фундаменты из сборных элементов (фундаментных блоков и подушек, подколонников и др.) следует при назначении глубины заложения учитывать их размеры и положение по отношению к планировочной отметке.
При окончательном назначении глубины заложения фундамента ее принимают равной максимальному значению из величин, определенных из условий геологии строительной площадки, климатических и конструктивных условий.
3.Определение размеров подошвы фундамента.
Для фундаментов на дисперсных грунтах нормальным считается, когда осадка фундамента не превышает предельной величины, при этом давление на грунт под подошвой фундамента обычно не превышает расчетного сопротивления фунта R
От размеров подошвы фундамента зависит его осадка (деформация).
Расчет по деформациям относится ко второй группе предельных состояний и, соответственно, расчеты размеров подошвы фундамента следует вести по нагрузкам, принятым для расчета второй группы предельных состояний, — Nser (сервисная нагрузка). Сервисная нагрузка принимается равной нормативной нагрузке или определяется приближенно через расчетную нагрузку, деленную на 1,2 — средний коэффициент надежности по нагрузкам: Nser=Nn или Nser=N/1,2

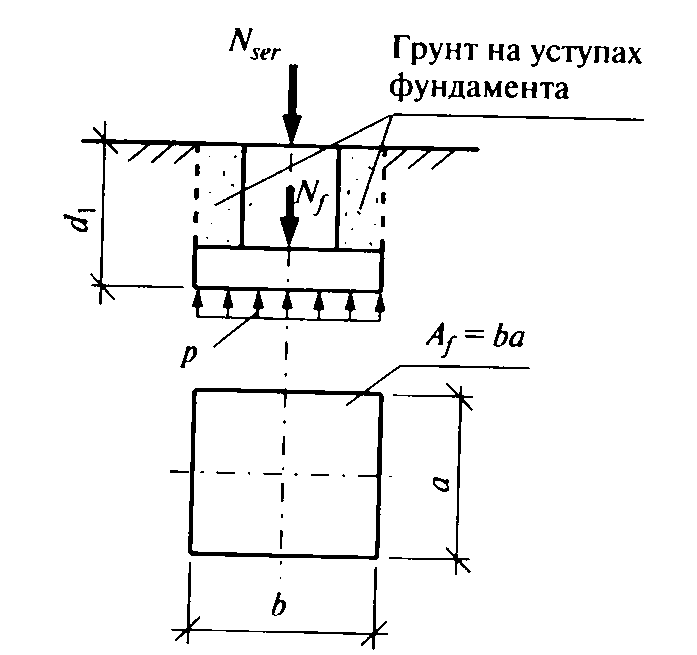

Нагрузка Nser собирается до верхнего обреза фундамента, поэтому при определении размеров подошвы фундамента необходимо учитывать и нагрузку от его собственного веса и веса грунта, находящегося на уступах фундамента, — Nf, так как они также оказывают дополнительное давление на грунт.
Нагрузку Nf можно примерно определить как произведение объема, занятого фундаментом и грунтом, находящимся на его обрезах, — V=Afd1, на средний удельный вес бетона и грунта γ = 20 кН/м3
A
f—
площадь подошвы фундамента
Давление под подошвой фундамента определяется по формуле
Приравняв давление под подошвой фундамента расчетному сопротивлению грунта р= R, можно вывести формулу для определения требуемой площади подошвы фундамента:
Для проверки достаточности площади существующих или запроектированных фундаментов пользуются формулой
В случае расчета ленточных фундаментов условно вырезают 1 метр длины фундамента собирают на него нагрузку и находят ширину подушки b, для определения площади подошвы отдельно стоящего фундамента:

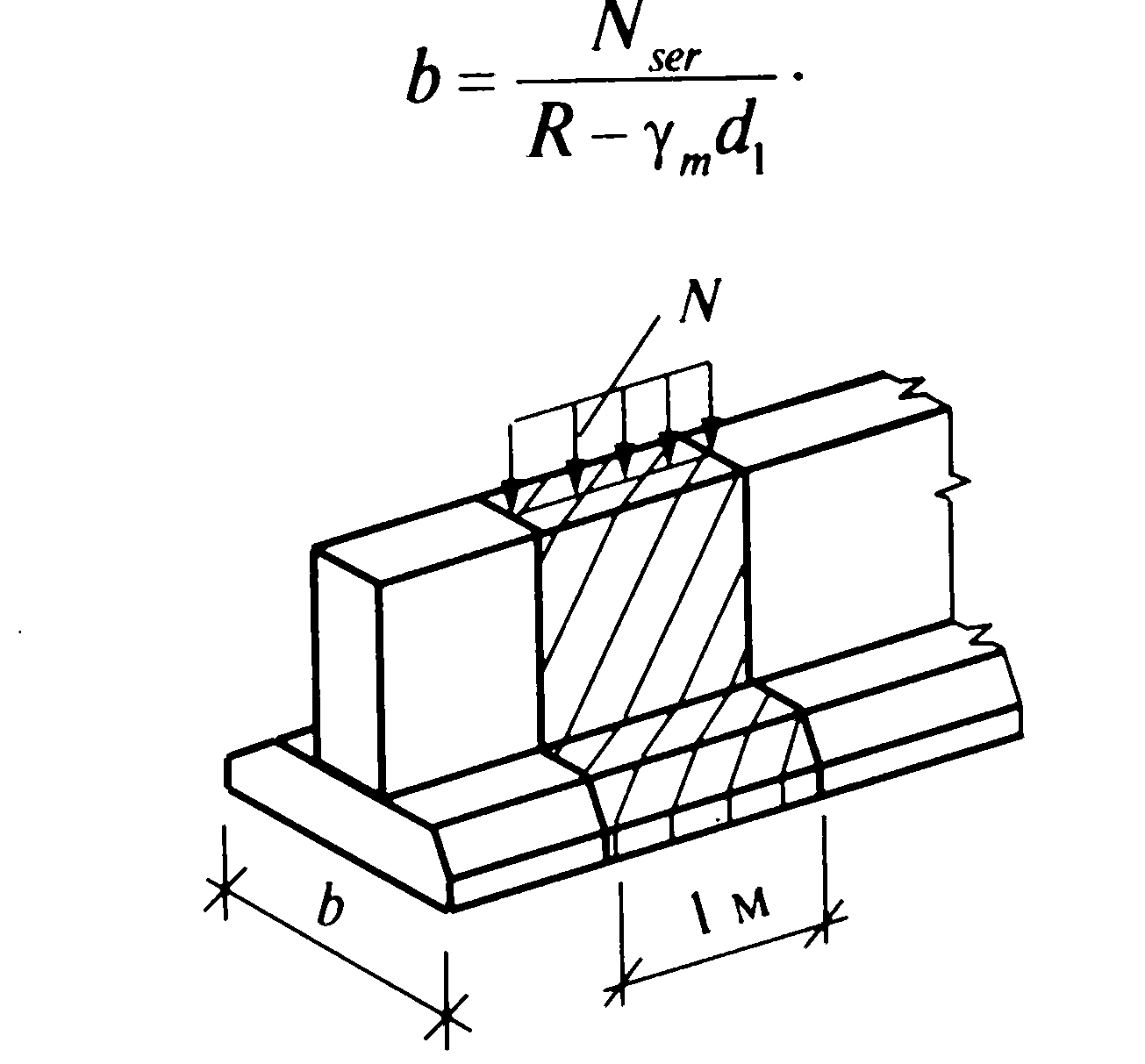

Расчетный участок ленточного фундамента
Для проверки существующих или принятых по расчету ленточных фундаментов определяется давление по подошве фундамента аналогично расчету отдельно стоящего фундамента, но вместо площади фундамента подставляется ширина подушки:
Расчет площади подошвы фундамента выполняют в следующей последовательности: установив величину расчетного сопротивления грунта, определяем приближенное значение площади подошвы фундамента по формуле
Затем назначаем размеры подошвы фундамента и, определив механические характеристики грунтов (удельное сцепление сII и угол внутреннего трения, определяем уточненное значение расчетного сопротивления грунта R, уточняем требуемые размеры подошвы фундамента и окончательно принимаем подошву фундамента.
4. Материалы для изготовления фундаментов.
Для изготовления монолитных фундаментов рекомендуется тяжелый бетон классов В10-В20 и для сборных фундаментов — тяжелый бетон классов В15-В25.
Армирование подошвы фундаментов (фундаментных подушек) осуществляется сетками из арматуры классов A-III или А-II. Расстояние между осями рабочих стержней 100x200 мм, диаметр стержней при длине фундамента до 3 м — не менее 10 мм, при большей длине — не менее 12 мм. Фундаментные блоки ленточных фундаментов не армируются. Подколонники отдельно стоящих фундаментов должны армироваться продольными стержнями и прикрепляемыми к ним арматурными сетками. Диаметр продольных рабочих стержней подколонника принимается не менее 12 мм, остальная арматура назначается класса Вр-1.
Арматурные сетки в подошву фундамента ставятся с защитным слоем бетона:
• аь > 30 мм в сборных фундаментах;
аь > 35 мм в монолитных фундаментах при наличии бетонной подготовки (бетонная подготовка под фундаментами выполняется толщиной 100 мм из бетона класса В5);
аь > 70 мм в монолитных фундаментах при отсутствии бетонной подготовки.
В фундаментах под сборные железобетонные колонны устраивается стакан, толщина стенок которого должна быть не менее 150 мм. Глубина стакана принимается из учета надежной заделки колонны в фундаменте. Заделка колонн принимается (1-1,5)йс, где hc — ширина сечения колонны, и не менее (25—30)4, где ds — диаметр продольной рабочей арматуры колонны. Под колонной в стакане предусматривается зазор 50 мм, необходимый для установки колонны точно на проектной отметке в фундаменте (перед установкой колонны в стакане выполняется цементная стяжка до отметки, соответствующей проектной отметке низа колонны). Зазор между колонной и стенками стакана фундамента плотно заполняется бетоном на мелком заполнителе.

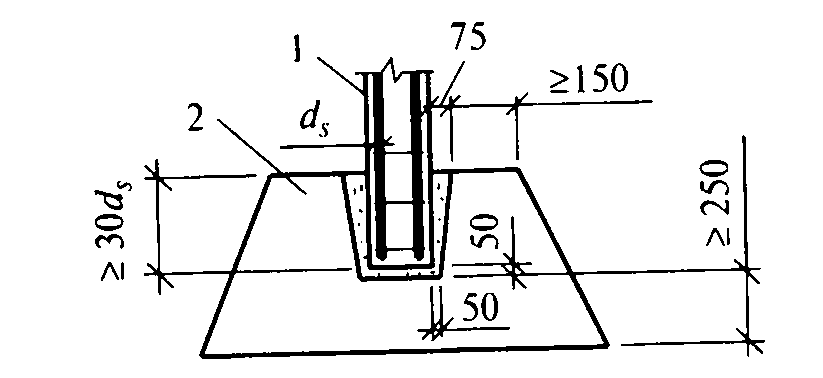

Глубина стакана фундамента: 1 — колонна; 2 — фундамент

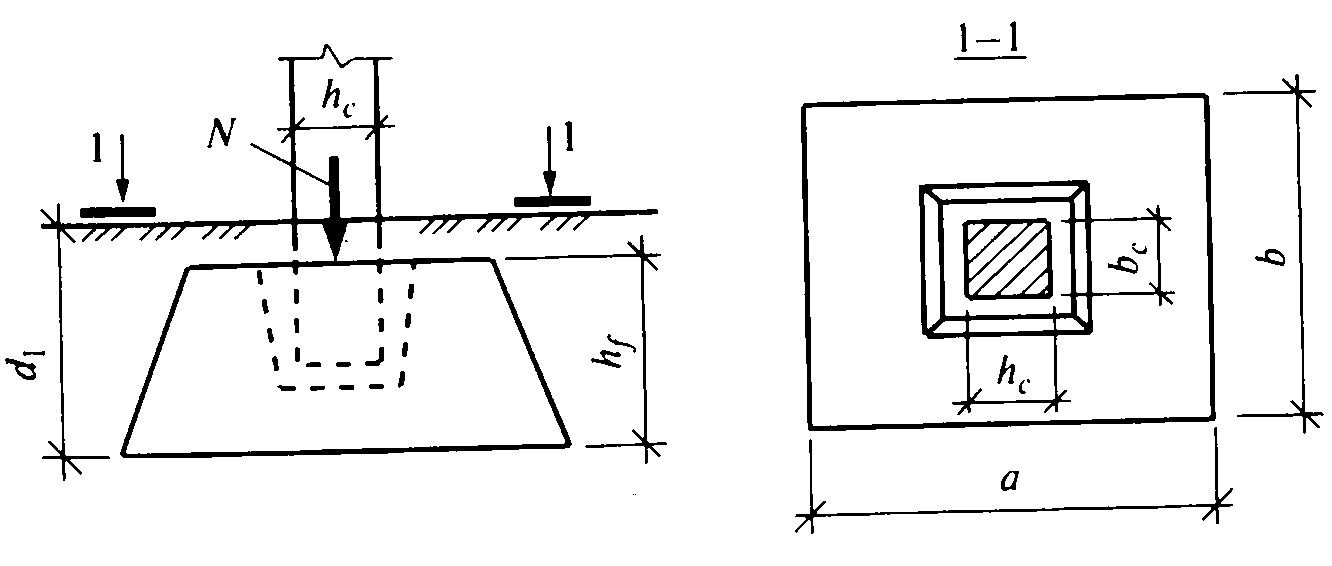

Обозначения, принятые при расчете фундамента
Тема урока: «Свайные фундаменты. Общие сведения. Понятие расчета конструкций ростверков»
Цель урока: Дать представление о свайных фундаментах, конструкций ростверков
Вопросы темы:
1.Классификация свай.
2.Расчет свайных фундаментов по первой и второй группе предельных состояний.
3.Свайные ростверки.
4.Порядок расчет свайного фундамента.
