2.5 Исследование передаточной характеристики биполярного транзистора в схеме с общим эмиттером.

2.5.1 Соберите схему, показанную на рисунке 10. По вертикальной оси графопостроителя нужно выбрать mA2, и установить диапазон 0..+10 мА. По горизонтальной оси графопос-троителя выберите mA1, диапазон 0 .. I_{б max} . С помощью источника E2 установить напряжение V2, равное 5 В. При необходимости переключить шунт mA1.

2.5.2 Снять передаточную характеристику I_к = f(I_б), при U_кэ = 5 В. Сохраните графики.

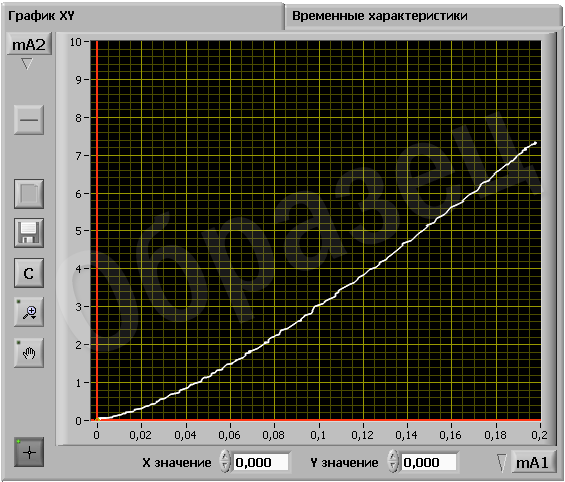

Рисунок 13 – Передаточная характеристика БТ в схеме с ОЭ. Образец.

2.6 Исследование усилителя на биполярном транзисторе в схеме с общим эмиттером.

2.6.1 Соберите схему, показанную на рисунке 14.

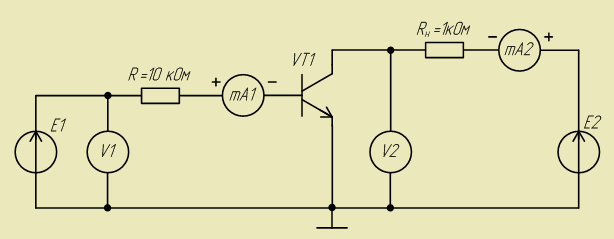

Рисунок 14 – Схема исследования усилителя на БТ.

Рисунок 15 – Собранная схема усилителя.

2.6.2 Переведите графопостроитель в режим временных характеристик.

2.6.3 Установите диапазон регулирования E2 от 0..+10 В. Выберите по вертикальной оси верхнего экрана графопостроителя V1, диапазон: 0..+10 В; по вертикальной оси нижнего экрана графопостроителя - V2, диапазон 0..+10 В.

2.6.3 Установите напряжение источника питания усилителя E2 = 10 В. Смотри п.2.1.2 для транзисторов разных структур.

2.6.4 Регулируя источник E1 (амплитуду и постоянную составляющую) нужно подобрать такие параметры синусоидального входного сигнала, что бы на выходе был неискаженный синусоидальный сигнал с амплитудой близкой к 5 В. Сохраните полученные графики.

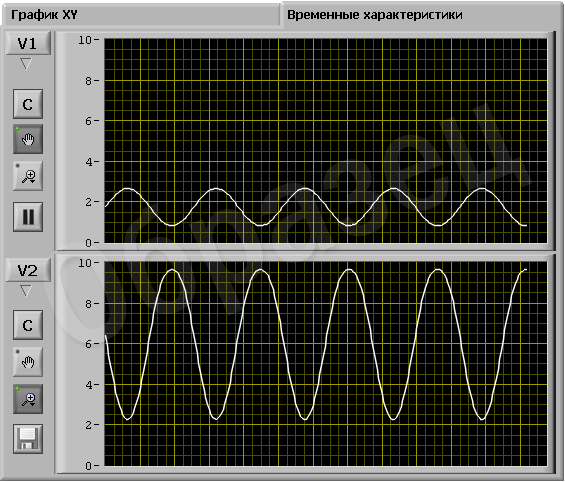

Рисунок 16 – Сигнал на входе и выходе усилителя. Образец.

2.6.5 Не изменяя параметров входного сигнала установите на вертикальной оси нижнего экрана графопостроителя mA1, получите осциллограмму входного тока усилителя. Сохраните осциллограммы.

Рисунок 17 – Осциллограмма входного тока усилителя. Образец.

2.6.6 Выберите по вертикальной оси нижнего экрана графопостроителя mA2, получите осциллограмму выходного тока усилителя.

Сохраните осциллограммы.

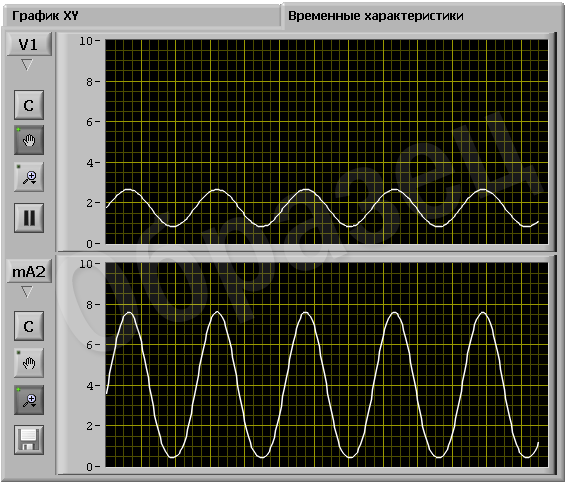

Рисунок 18 – Осциллограмма выходного тока усилителя. Образец.

2.6.7. Выберите по вертикальной оси нижнего экрана графопостроителя mA2, диапазон 0..+10 мА. Изменяя постоянную составляющую входного сигнала, анализируя искажения синусоиды по осциллограмме выходного сигнала установите режим работы транзистора вблизи отсечки и вблизи насыщения. Установите рабочую точку транзистора посередине рабочего участка подайте на вход усилителя такой сигнал, что бы были видны ограничения сигнала на выходе снизу и сверху. Для каждого случая сохранить полученные графики.

Рисунок 19 – Осциллограмма выходного тока усилителя при искажениях снизу. Образец.

Рисунок 20 – Осциллограмма выходного тока усилителя при искажениях сверху. Образец.

Рисунок 21 – Осциллограмма выходного тока усилителя при искажениях сверху и снизу. Образец.

3 Содержание отчета.

3.1 Схемы исследования.

3.2 Выходные и входные характеристики БТ в схеме с ОБ (каждую характерис-тику подписать!).

3.3 Семейство выходных характеристик БТ в схеме с ОБ (подписать каждую характеристику в семействе).

3.4 Входные характеристики БТ в схеме с ОЭ.

3.5 Семейство выходных характеристик БТ в схеме с ОЭ (каждую характеристику семейства подписать).

3.6 Результаты исследования зависимости выходной характеристики БТ в схеме с ОЭ от температуры.

3.7 Передаточная характеристика БТ в схеме с ОЭ.

3.8 Результаты исследования усилителя.

3.9 По характеристикам транзистора определить его дифференциальные h-параметры для схем с ОБ и ОЭ.

3.10 По осциллограммам усилителя определить коэффициент усиления усилителя по напряжению, току и мощности.
