Карточка ввода-вывода

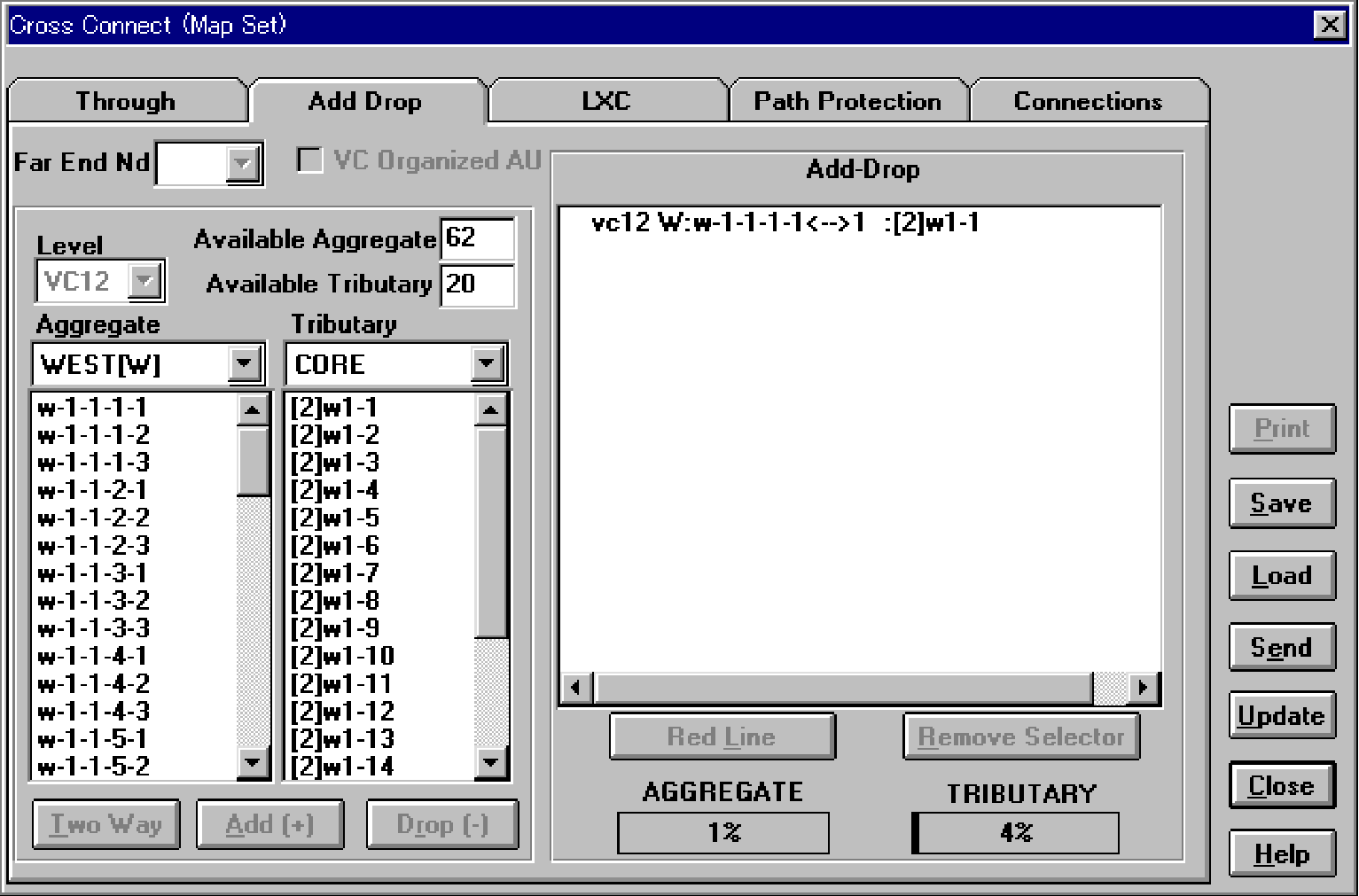

Карточка Add-Drop производит соединение ввода-вывода и ликвидирует соединение, заданное для любого канала в направлениях WEST, EAST и TRIB. См. рисунок ниже.
Это диалоговое окно появляется только в операционном режиме LINEAR.
Level: выбирает уровень кроссконнекта.
Available Aggregate: выводит число доступных каналов агрегатной стороны согласно уровню кроссконнекта.
Available Tributary: выводит число доступных каналов составляющей стороны согласно уровню кроссконнекта.
Aggregate (раскрывающееся комбинированное окно): выбирает агрегатное направление (WEST или EAST). После того как этот выбор сделан, номера каналов, для которых разрешён ввод-вывод, высвечиваются в окне списка Aggregate. Выбранные значения различны для разных режимов работы. См. таблицу ниже.
-
Р
ежим работы
STM-1 Линейный
SNC-P
Выбираемые значения
EAST
WEST
‑
Aggregate (окно списка): выводит номер канала, который может быть соединен на каждом уровне. Если Вы выбрали уже используемый канал, кнопки выбора направлений (Two Way, Add(+) или Drop(-)) становятся недоступными.
Tributary (раскрывающееся комбинированное окно): выбирается CORE составляющей стороны.
Tributary (окно списка): выводит канал, который должен быть подключен на каждом уровне. Несколько вариантов выбора доступны во время вывода сигнала. Если Вы выбираете уже задействованные каналы, вы не можете воспользоваться кнопкой выбора направления (Two Way, Add(+) или Drop(-)).
Two Way: каналы, выбранные в списковых окнах Aggregate или Tributary (негативное изображение), соединяются в двунаправленном режиме и выводятся в окне списка Add-Drop. Эта клавиша недоступна (тусклое изображение) в следующих случаях:
Если какой-либо канал выбран только в окне Aggregate или в окне Tributary или если никакой канал не выбран вовсе.
Если один из выбранных каналов уже задействован.
Если выбрано несколько сторон Aggregate или Tributary.
Add (+): соединяется канал, выбранный в окнах списков Aggregate и Tributary (негативное изображение) и в направлении, выбранном в комбинированном окне Aggregate и канал из стороны Tributary, высвеченный в окне списка Add-Drop. Эта клавиша недоступна (тусклое изображение) в следующих случаях:
Если какой-либо канал выбран только в окне Aggregate или в окне Tributary или если никакой канал не выбран вовсе.
Если канал, выбранный на стороне Aggregate, уже задействован как точка назначения соединения.
Если канал, выбранный на стороне Tributary, уже задействован как источник соединения.
Drop (-): соединяется канал, выбранный в окнах списков Aggregate и Tributary (негативное изображение) для выбранного направления Tributary, и канал, выбранный из направления определённого в комбинированном окне Aggregate, и высвеченный в окне списка Add-Drop. Эта клавиша недоступна (тусклое изображение) в следующих случаях:
Если какой-либо канал выбран только в окне Aggregate или в окне Tributary или если канал не выбран вовсе.
Если канал, выбранный на стороне Tributary, уже задействован как точка назначения соединения.
Add-Drop (окно списка): выводятся каналы, уже соединённые между существующими сторонами Aggregate и Tributary. Выбранная информация (негативное изображение) может быть определена как аварийная линия, если нажать кнопку Red Line (обозначение «@»), или может быть стёрта из окна списка Add-Drop нажатием кнопки Remove Selector. Смотрите подразделы «Агрегатная (Восток/Запад) точка кроссконнекта» и «Составляющая точка кроссконнекта» в данной главе для получения информации о каждом индицируемом значении.
Red Line: эту кнопку выбирают, чтобы определить линию, выбранную в окне списка Add-Drop (негативное изображение), как аварийную. Эта кнопка доступна, только если в окне списка Add-Drop сделан какой-либо выбор. (Если никакого выбора не сделано и эта кнопка не используется, изображение будет тусклым). Если информация о соединении определена как аварийная линия, то в строке окна списка Add-Drop слева появляется обозначение « @ ». Чтобы перейти от статуса аварийной линии к статусу нормальной, надо выбрать эту линию и нажать кнопку Red Line. (Обозначение « @ » исчезнет).
Remove Selector: стирает информацию о соединении, которую вы укажете (негативное изображение) в окне списка Add-Drop, и убирает её с экрана. Эта кнопка доступна, только если сделан выбор в окне списка Add-Drop. (Если выбор не сделан, то изображение будет тусклым, и кнопка будет недоступна).
AGGREGATE, TRIBUTARY (справа внизу экрана): указывается процент задействованных агрегатных и составляющих каналов от общего числа агрегатных и составляющих каналов.
Процедура
Щёлкните на стрелке и выберите нужное направление из раскрывающегося комбинированного окна Aggregate. Доступные каналы высвечены в окне списка Aggregate.
Выберите в окнах списков Aggregate и Tributary каналы, которые должны быть соединены.
Нажмите клавишу нужного направления трафика (Two Way, Add (+) или Drop (-)). WIN-LCT даёт доступ к этим клавишам направления трафика в зависимости от разрешённых значений установки для указанных каналов. Соединения высвечиваются в окне списка Add-Drop.
Примечание - По мере того, как вы будете добавлять и стирать транзитные соединения, вы сможет видеть процент доступных каналов с агрегатной стороны и составляющей стороны.
Для придания любой линии статуса аварийной выберите её щелчком в окне списка Add-Drop и нажмите кнопку Red Line.
После того как Вы определите все соединения, проверьте их правильность в окне списка Add-Drop.
Чтобы удалить какое-либо транзитное соединение, выберите его щелчком в окне списка Add-Drop и нажмите кнопку Remove Selector.
Если все соединения установлены правильно, нажмите кнопку Send. WIN-LCT отправит информацию о кроссконнекте в элемент сети NE.
