Диалоговое окно начала работы (operation start)

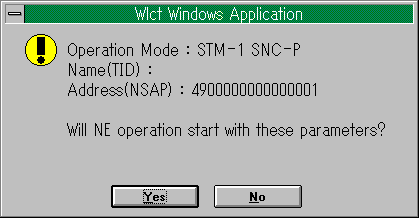

Окно Operation Start используется для перевода оборудования в рабочий режим. Это диалоговое окно появляется только в режиме холодного старта. См. рисунок ниже.

(1) Когда конфигурирование элементов NE полностью завершено, на экране появится окно Operation Start. Нажмите клавишу Yes для выполнения начала операции.

Диалоговое окно включения оборудования (в процессе горячего старта)

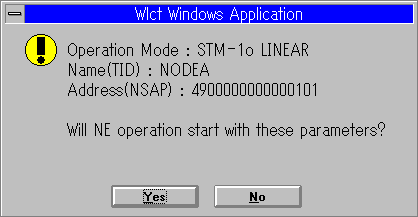

Д иалоговое окно Turn-up используется для выполнения операций, необходимых для пуска оборудования. При горячем старте Вы не сможете выбрать кнопку Operation Start.

• Operation Mode: эта функция недоступна в SMS-150С.

• Node ID Map: эта функция недоступна в SMS-150С.

• Параметры BLSR: эта функция недоступна в SMS-150C.

• Параметры SNC-P: эта функция недоступна в SMS-150С.

• Параметр TCP/IP: эта функция недоступна в SMS-150С.

• DCCr Port Assign: изменяет параметры DCCr портов.

• Network Parameters: вводит и стирает элемент NE и изменяет параметры.

• Cross Connect Level: показывает уровень кроссконнекта для агрегатной стороны.

• Cross Connect Map Set: устанавливает кроссконнект.

• Timing Source: устанавливает источник питания оборудования синхронизации.

• Parameter Modification: изменяет параметры.

• Date & Time: устанавливает дату и время работы оборудования.

• Signal Label & Trace Indicator: используется для установки сигнального маркера и индикатора трассировки. Смотри раздел "20. Сигнальный маркер и индикатор трассировки".

Кроссконнект Функции и параметры

Функция кроссконнекта состоит в маршрутизации входного сигнала с магистральной или составляющей стороны в нужный временной слот на уровне VC-3, VC-4 или VC-12. Поскольку для маршрутизации кроссконнекта значений по умолчанию нет и поскольку любые ошибочные изменения кроссконнекта могут привести к нарушению функционирования системы передачи, важно записать текущую разводку, прежде чем производить изменения.

Типы кроссконнекта

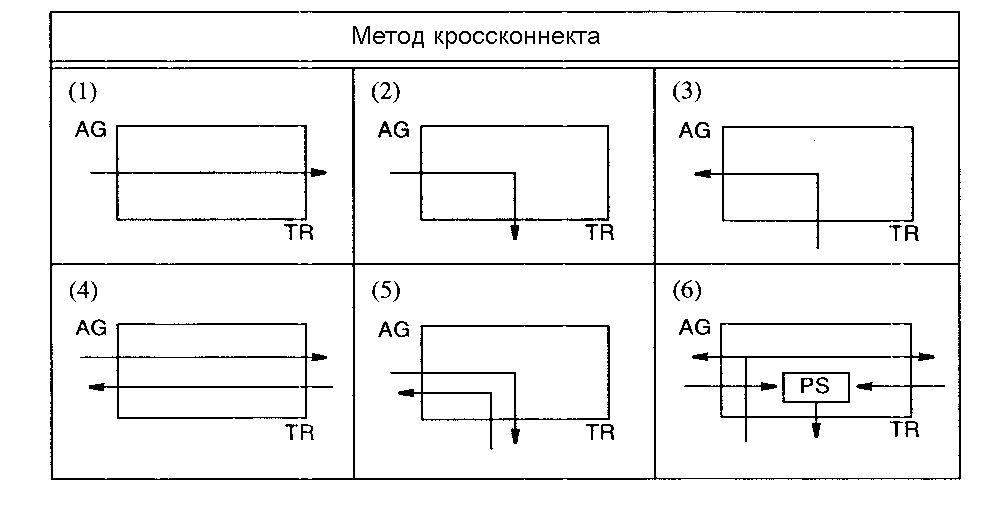

Методы кроссконнекта перечислены ниже.

Установка маршрутов кроссконнекта

При установке маршрута кроссконнекта необходимо указать уровень и тип кроссконнекта и определить путь соединений.

Установка карты маршрута

Типы соединений

One Way: Это соединение от входной исходной точки (источника) к выходной точке назначения, позволяющее производить передачу в одном направлении.

Two Way: Это соединение между входной исходной точкой и выходной точкой назначения, позволяющее производить передачу в двух направлениях.

Примечание - Нельзя присоединить несколько входных исходных точек к одной выходной точке назначения. То есть для того, чтобы изменить существующий кроссконнект, вы должны сначала отсоединить существующую разводку, а затем определить новую входную исходную точку или выходную точку назначения.

Соединение пути

При установке соединения пути необходимо определить входную исходную точку и одну (или более) выходную точку назначения. См. таблицу ниже.

		Входной параметр
Диаграмма соединения	Карточка	Направление источника	Направление источника	Направление передачи
	Through*	Агрегатные каналы	—	Запад → Восток/ Восток → Запад
	Through*	Агрегатные каналы	—	Двунаправленное (Two way)
	Add-Drop	Агрегатные каналы (Запад) Агрегатные каналы (Восток)	Составляющий сигнал	Drop (-) (Вывод)
	Add-Drop	Агрегатные каналы (Запад) Агрегатные каналы (Восток)	Составляющий сигнал	Add (+) (Ввод)
	Add-Drop	Агрегатные каналы (Запад) Агрегатные каналы (Восток)	Составляющий сигнал	Двунаправленное (Two way)
	Path Protection*	Агрегатный канал	Составляющий сигнал	Двунаправленное

* Доступно только в режиме SNC-P.

Красная линия

Для выделения главного пути пользователь может прикрепить метку с красной линией - «@». Будьте осторожны при разъединении линии, помеченной красным цветом.
