Инициализация системы а. Холодный старт
Если пользователь выполняет программу WIN-LCT при процедуре инсталляции NE, сетевой элемент начинает работать в режиме холодного запуска. Когда пользователь нажимает клавишу Operation Start в диалоговом окне Turn-up, NE переходит в режим горячего старта и начинает нормально функционировать.
Для того чтобы переключить оборудование из нормальной работы в режим холодного старта, выберите System Initialization в меню Operation.
-
ВНИМАНИЕ
Если оборудование осуществляет передачу данных, переключение его в режим ХОЛОДНОГО СТАРТА приведет к остановке процесса передачи данных.

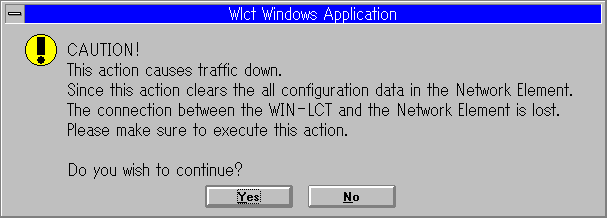

После выбора пользователем System Initialization, на экране появится следующее сообщение.
Прочтите сообщение и если желаете продолжить. Щелкните по кнопке Yes. Произойдет перезапуск оборудования в режиме холодного старта.
В. Горячий старт
В режиме горячего старта SMS-150С запускается в соответствии с предварительно введёнными параметрами. Эта информация хранится в памяти SMS-150С. Благодаря этому имеется возможность восстановить состояние оборудования даже после сбоя питающего напряжения. Оборудование, однажды переведённое в режим горячего старта, может быть запущено снова следующими способами: переустановить SMS-150С или нажать кнопку RESET.

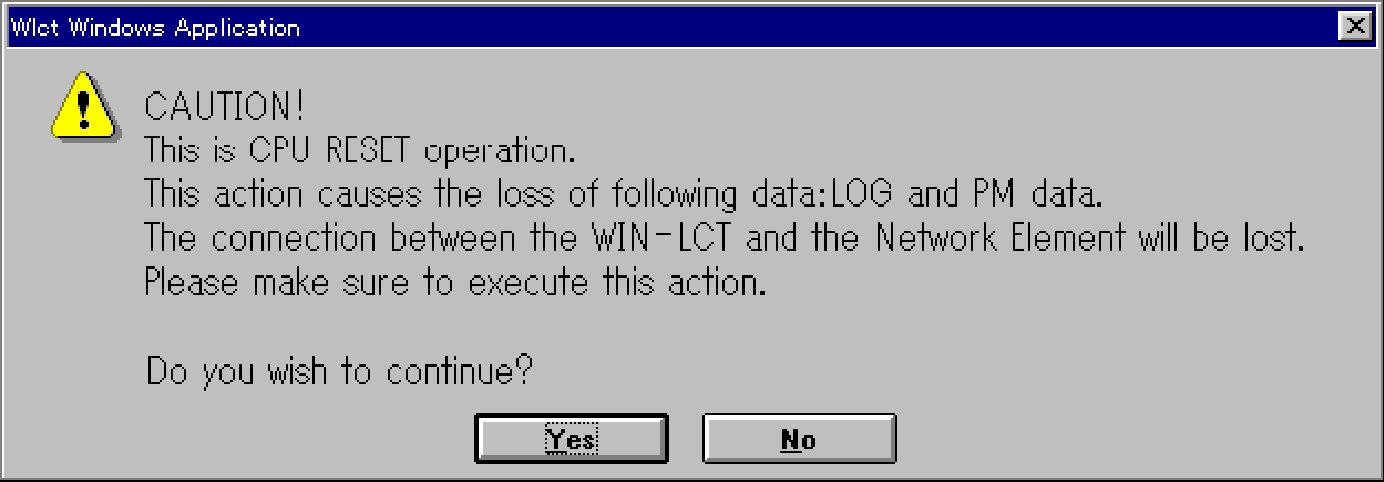

Когда пользователь выбирает HOT из System Initialization в меню Operation появляется следующее сообщение.
П
римечания:
При удаленном доступе, выполнение горячего старта из System Initialization выполняется в течении пятнадцати минут.
При изменении ТСР/IP параметров или NSAP адрес* местной станции во время эксплуатации, необходимо выполнить горячий старт.
* Горячий старт не нужен при удаленном доступе при изменении NSAP адреса.
-
ВНИМАНИЕ
Оборудование может запускаться в режиме ХОЛОДНОГО СТАРТА после выключения питания. (Это происходит когда Вы выключаете питание во время записи данных во флеш память).
Выполняйте режим Горячего Старта при перезапуске системы
Блок-схема установки параметров холодного старта
При пуске оборудования в режиме холодного старта будут автоматически появляться диалоговые окна, в которые надо вводить необходимые параметры. См. диаграмму потока ниже.
СТАРТ
Конфигурация оборудования определена?
Да
РУЧНОЙ ВЫБОР
Установите режим работы
ЗАГРУЗКА ДАННЫХ
Выберите адрес местного NE
Выберите файл загрузки и выполните загрузку
Установите DCCr порт назначения
Откроется окно сообщений рабочего старта
Щелкните кнопкой Yes
Рабочий старт

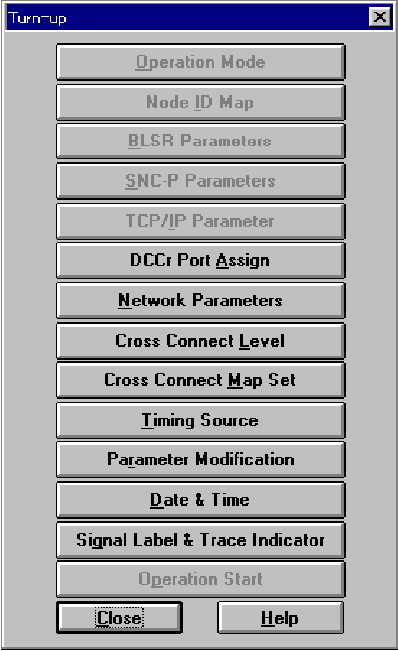

Диалоговое окно включения
Диалоговое окно Turn-up используется для осуществления операций, необходимых для пуска оборудования.
П
ри
холодном старте надо прежде всего
установить режим работы. Иначе Вы не
сможете выбрать остальные кнопки. При
горячем старте Вы не можете выбрать
кнопку Operation
Start.
Функции кнопок диалогового окна Turn-up объясняются ниже:
Operation Mode: эта функция недоступна в SMS-150С.
Node ID Map: эта функция недоступна в SMS-150С.
Параметры BLSR: эта функция недоступна в SMS-150С.
Параметры SNC-P: эта функция недоступна в SMS-150С.
Параметр TCP/IP: эта функция недоступна в SMS-150С.
DCCr Port Assign: изменяются параметры портов DCCr.
Network Parameters: вводится, удаляется NE и меняются его параметры.
Cross Connect Level: устанавливается уровень кроссконнекта по каждому направлению для агрегатной и составляющей сторон.
Cross Connect Map Set: устанавливается кроссконнект. Если Вы желаете изменить уровень кроссконнекта, сделайте это, выбрав Cross Connect из меню Provisioning. Смотрите раздел «13. Кроссконнект».
Timing Source: устанавливается источник синхронизации оборудования. См. раздел «10. Источник синхронизаци ».
Parameter Modification: изменяются параметры.
Date & Time: устанавливаются значения текущей даты и времени для оборудования. См. раздел «9. Дата и время».
Signal Label & Trace Indicator: используется для установки сигнального маркера и индикатора трассировки. См. раздел «20. Сигнальный маркер и индикатор трассировки».
Operation Start: заканчивается процедура запуска и начинается работа оборудования.
