1.6.4. Розрахунок середньої довжини черги

Середня довжина черги визначається як середній час очікування початку обслуговування виклику, віднесеного до всіх викликів, що надходять, помно­жений на інтенсивність навантаження, яке надходить:

, чи . (14)

2. Комутаційні блоки цифрових комутаційних полів

2.1. Часова комутація цифрових каналів

Часова комутація полягає в передаванні кодових слів будь-якого КІ вхідної ЦЛ в будь-який КІ вихідної ЦЛ, тому блок часової комутації (БЧК) під керівництвом АЗП повинен здійснювати перенесення (зсув) кодового слова з одного КІ в інший.

Цей процес пояснює рис. 2.1 на прикладі комутації КІ_i вхідної ЦЛ з КІ_j вихідної ЦЛ і КІ_j ВхЛ з КІ_i ВЛ.

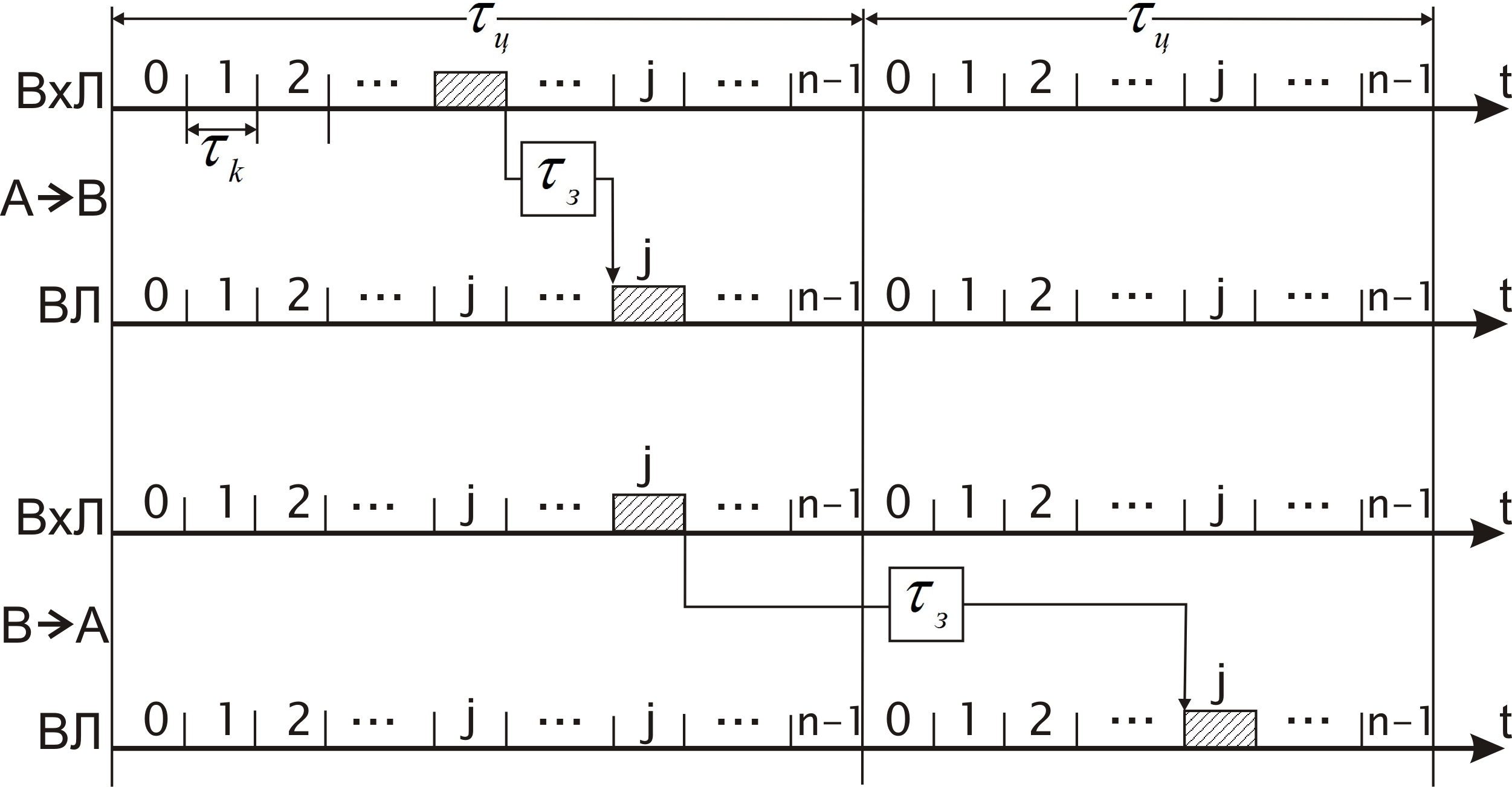

Рисунок – 2.1. Часова діаграма комутації цифрових каналів

Як видно з рисунка, для цього необхідна затримка інформації канального інтервалу на якийсь час, який визначається співвідношенням номерів КІ та , але не може перевищувати тривалості циклу передачі , оскільки в станньому випадку інформація в комутованому КІ вхідної лінії замінилася б наступним кодовим словом.

Для комутації КІ_i ВхЛ з КІ_j ВЛ затримка становить за умови , де – тривалість КІ. Якщо ж , то затримка становить , де – кількість канальних інтервалів у циклі.

Узагальнена структура БЧК зображена на рис. 2.2. Комутаційна частина блоку може будуватися на елементах затримки динамічного або статичного типу, які створюють інформаційний запам'ятовуючий пристрій (ІЗП), керований від АЗП.

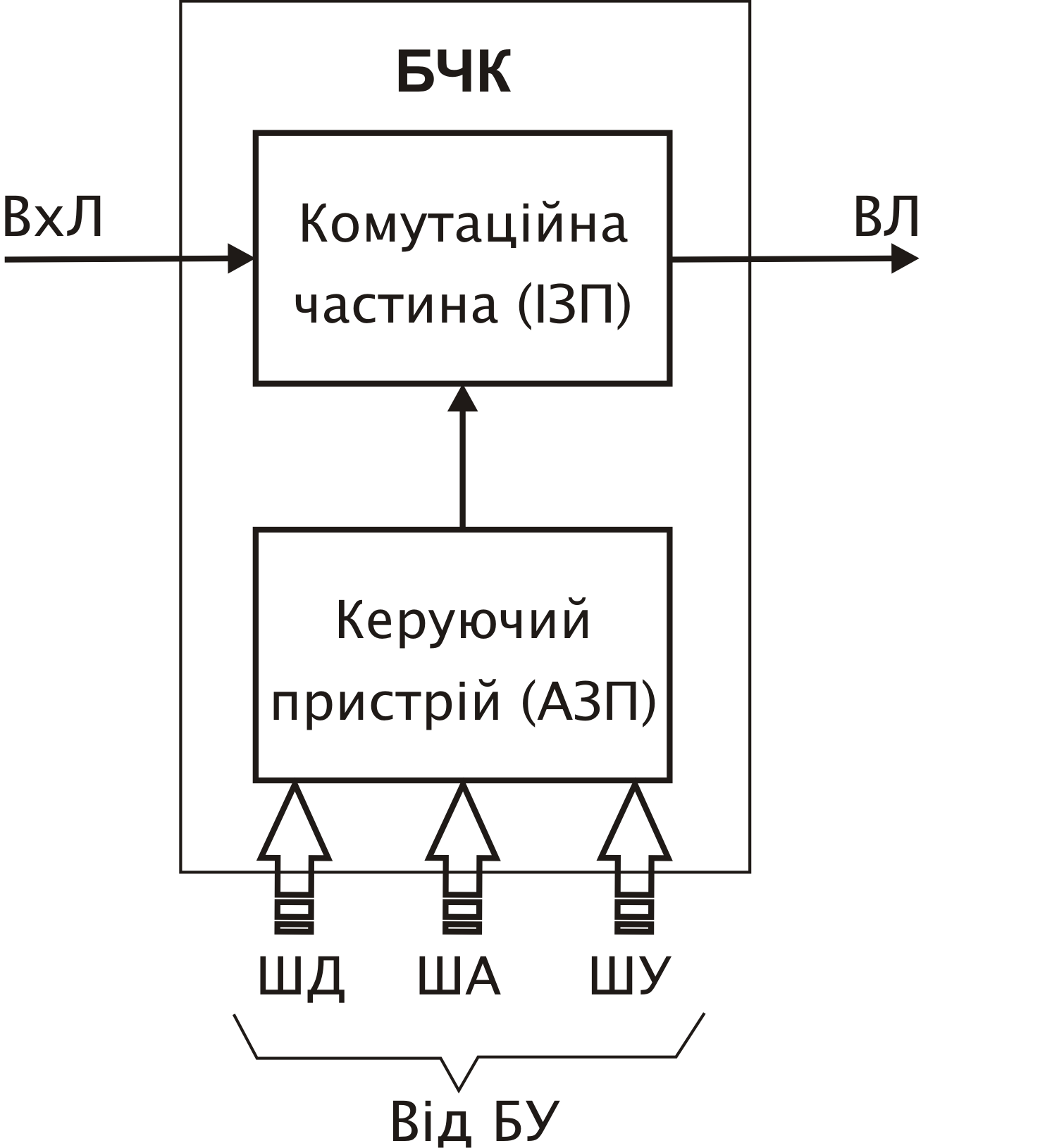

Рисунок – 2.2. Блок часової комутації

Під час використання елементів динамічної затримки ІЗП називають зсуваючим пристроєм (ЗсП). Цей ЗсП є сукупністю послідовно з’єднаних комірок затримки (кожна на тривалість КІ), а також логічних схем І і схеми АБО (рис. 2.3). Керуючий АЗП є односекційним на n елементів пам'яті, кожна з яких відповідає однойменному КІ вихідної ЦЛ. В комірки АЗП записуються номери схем І, що забезпечує з'єднання потрібних каналів.

2.2. Робота комутаційного блоку типу «час» на динамічних запам’ятовуючих пристроях

Припустимо, що всі каналів ВхЛ потрібно з'єднати з однойменними каналами ВЛ. Тоді у всі комірки АЗП потрібно записати номер логічної схеми . При послідовному синхронному читанні цих комірок на виході АЗП завжди формуватиметься сигнал , який відкриватиме схему в кожний КІ і тим самим створюватиме з'єднання через ІЗП.

Якщо ж потрібно скомутувати КІ₃ ВхЛ з КІ₈ ВЛ, то і тому в комірці 8 АЗП потрібно занести номер схеми . Під час читання комірки 8 на виході АЗП сформується сигнал , який відкриє і створить шлях передавання інформації вхідного КІ₃ в КІ₈ вихідної ЦЛ.

Якщо ж необхідно з’єднати КІ₂₈ ВхЛ з КІ₁ ВЛ при матимемо , тому потрібно записати в комірку 1 АЗП номер схеми . Аналогічно попередньому під час читання комірки 1 на виході АЗП сфор­мується сигнал , який відкриє і створить шлях передавання інформації вхідного КІ₂₈ в вихідний КІ₁.

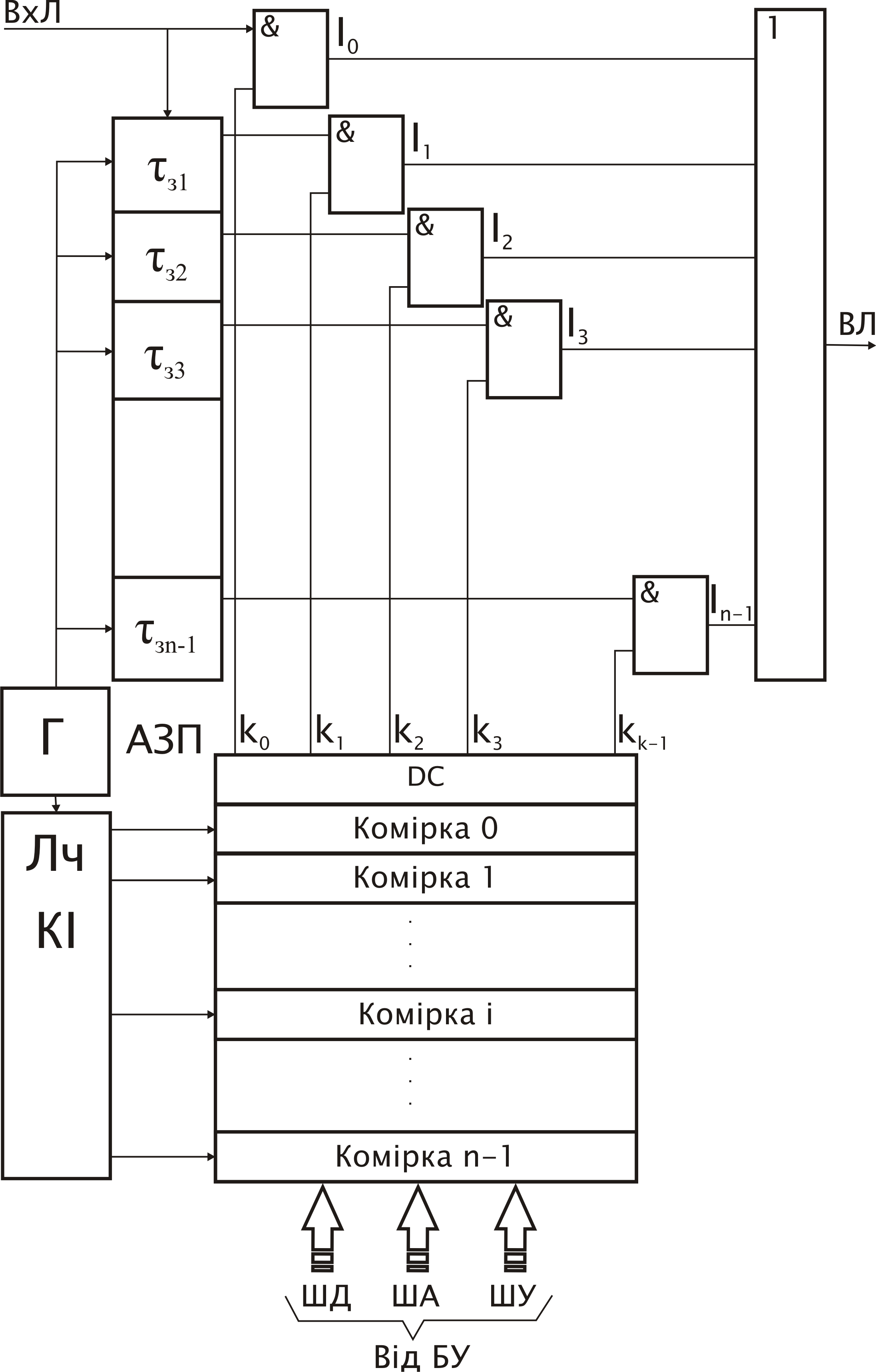

Рисунок – 2.3. Блок часової комутації на пристроях зсуву

Схема ІЗП на динамічних лініях затримки дуже проста, але має істотний недолік – послідовне передавання кодових слів. Щоб здійснити паралельне передавання, потрібно б було збільшити кількість схем “І” і “АБО” в раз, але у такому випадку економічнішим стає ІЗП на статичних запам’ятовуючих пристроях.
