1.4. Структурні параметри комутаційних блоків

Комутаційні поля автоматичних телефонних станцій будуються на основі комутаційних блоків, а комутаційні блоки можна будувати на комутаційних пристроях різних типів. Об'єднуючи певним чином входи і виходи комута­ційних пристроїв, можна одержати комутаційні блоки, що мають необхідні структурні параметри. Від структурних параметрів і їх співвідношення зале­жать пропускна спроможність блока і втрати, які можуть мати місце при встановленні з'єднання через цей блок.

Комутаційні блоки характеризуються такими структурними параметрами:

• кількістю входів і виходів – ;

• кількістю проміжних ліній – ;

• доступністю входів по відношенню до виходів – ;

• кількістю точок комутації при встановленні в блоці з'єднання між входом і виходом, тобто кількістю ланок з'єднання – ;

• загальною кількістю точок комутації для побудови блока ;

• провідністю ліній, комутованих в блоці;

• кількістю одночасних з'єднань у блоці.

Структурні параметри багатоланкових комутаційних блоків розглянемо на прикладі дволанкової схеми:

	– загальна кількість входів, виходів; – кількість входів, виходів і комутаторів ланки ; – зв’язність – кількість ПЛ між комутатором ланки і ; – кількість проміжних ліній; Коефіцієнт концентрації/розширення: Загальна кількість входів/виходів:
Кількість проміжних ліній: Кількість входів комутатора ланки : Кількість комутаторів ланки :

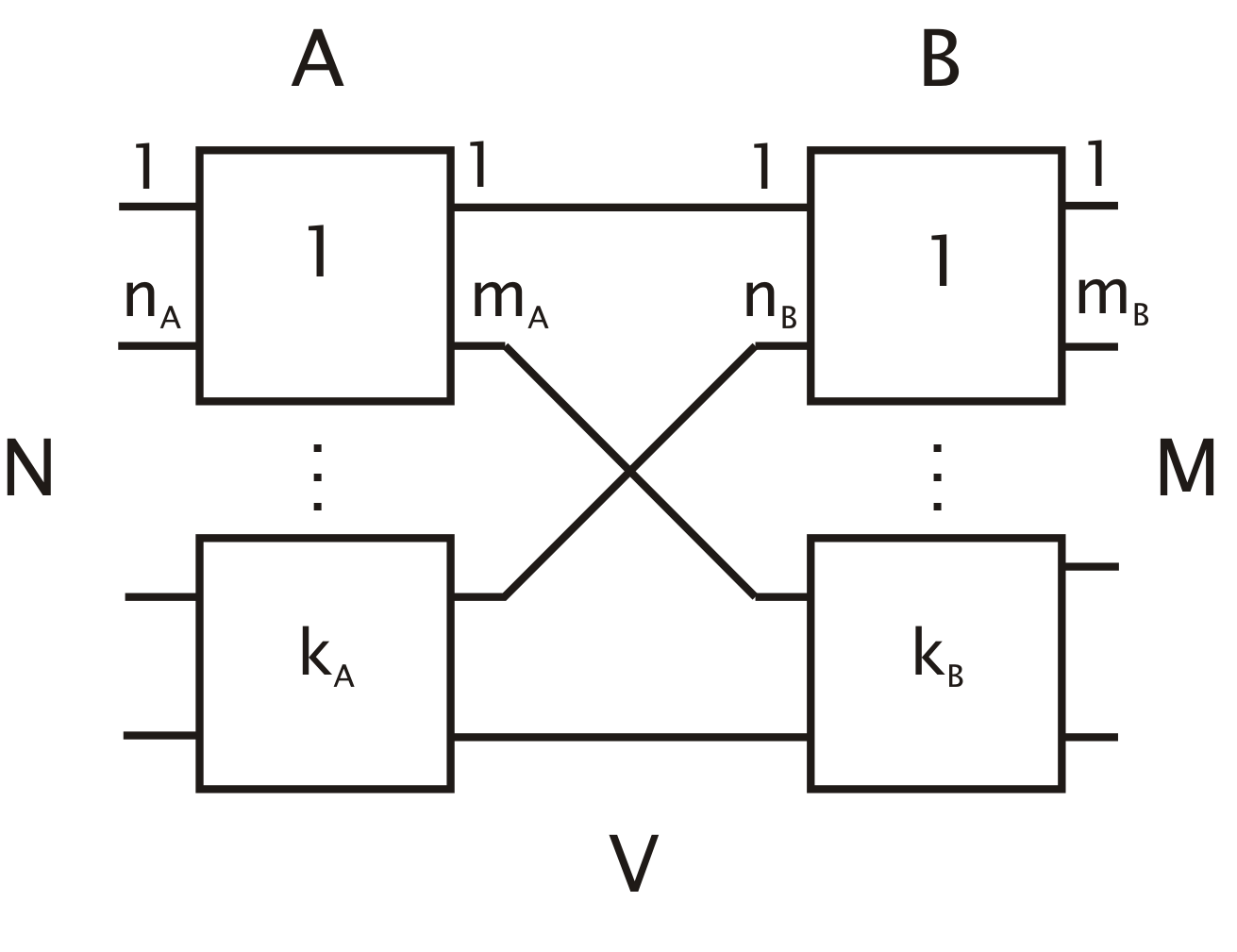

Рисунок – 1.5. Дволанкова комутаційна схема і її структурні параметри

Здебільшого кількість входів і виходів комутаторів, на яких будується блок, є однаковою, тому схема максимально спрощується і кількість різних параметрів істотно зменшується.

Для неповнодоступного включення виходів використовується додатковий параметр – доступність . Доступність – це кількість виходів, доступна входу. Згідно з вихідними даними курсової роботи доступність знаходимо із виразу:

,

де – кількість точок комутації на один вхід; – кількість ланок (каскадів) комутаційної схеми.

Розглянуті в роботі методи аналізу і синтезу комутаційних полів різних структур можна використовувати як для класичних просторових комутацій­них систем, так і для сучасних цифрових комутаційних полів.

Варто також зауважити, що для ЦКП є більше властивим повнодоступне включення виходів.

1.5. Розрахунок одно ланкової повно доступної комутаційної системи

Одноланкова повнодоступна комутаційна схема є найпростішою комута­ційною системою з невеликою кількістю параметрів.

	– кількість входів комутаційної схеми; – сумарна поступаюча інтенсивність навантаження; – кількість ліній, що обслуговує задану інтенсивність навантаження; – імовірність блокування комутаційної схеми.

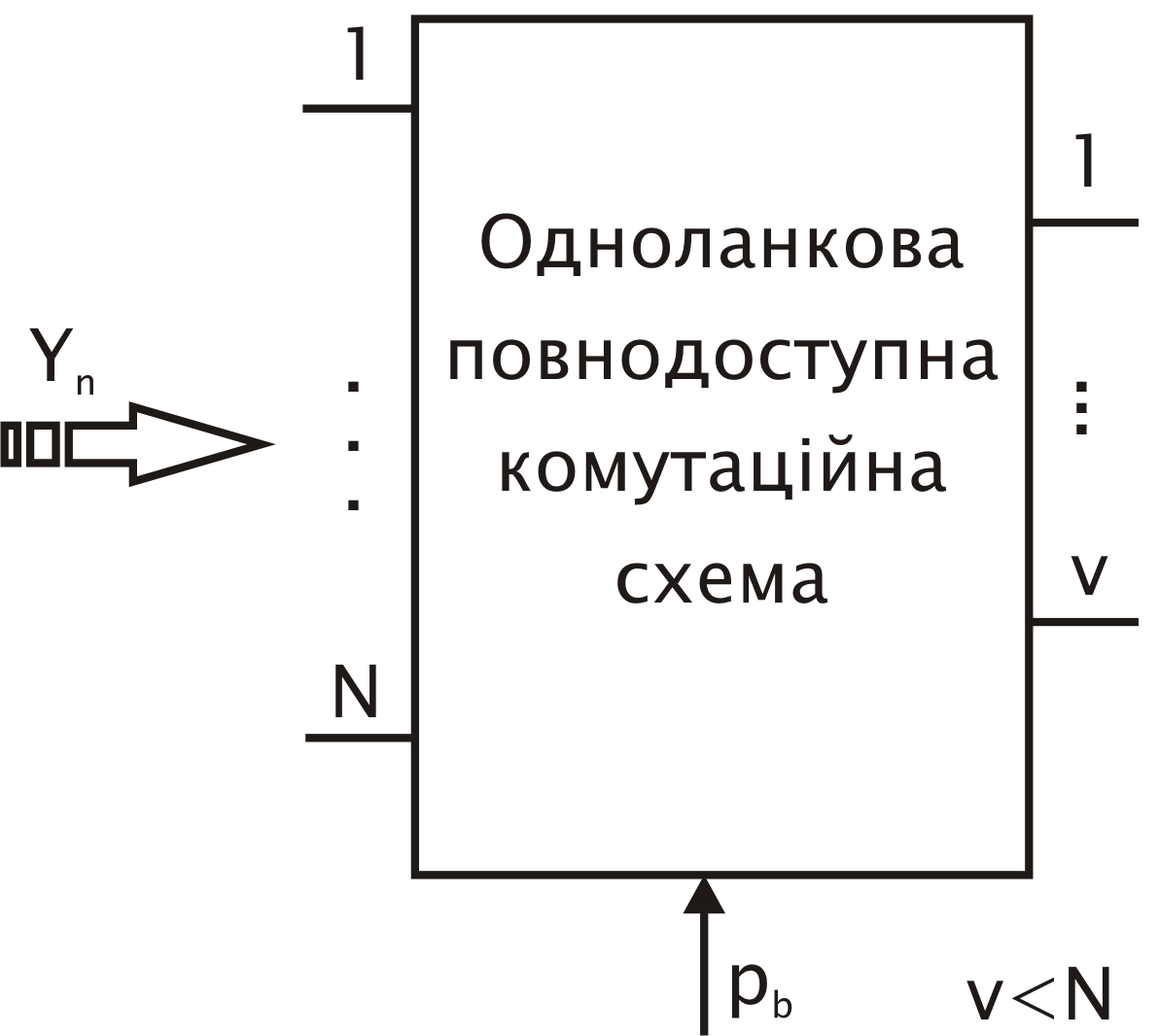

Рисунок – 1.6. Одноланкова повнодоступна комутаційна схема з блокуванням

При повнодоступному включенні будь-який вхід можна з’єднати з будь-яким виходом.
