2.5. Просторово-часова комутація цифрових каналів

Згідно з визначенням, просторово-часова комутація забезпечує перенесення інформації з будь-якого КІ вхідної ЦЛ в будь-який КІ вихідної ЦЛ.

Процес перенесення відображає рис. 2.9, а на рис. 2.10 наведена узагаль­нена структурна схема БПЧК, його просторовий еквівалент і умовне позначення.

Блок просторово-часової комутації будується на статичних запам’ято­вувальних пристроях. Розбиття на групи вхідних і вихідних групових трактів використовується для зменшення вимог до швидкодії елементів пам’яті.

Особливості роботи КБ показано на прикладі блока [32х32] групових трактів (ГТ) по 32 цифрових канали в кожному.

Блок побудований за принципом “ЧАС-ПРОСТІР”, що означає: будь-який вхідний цифровий канал будь-якого ГТ комутується з будь-яким вихідним цифровим каналом вихідного ГТ.

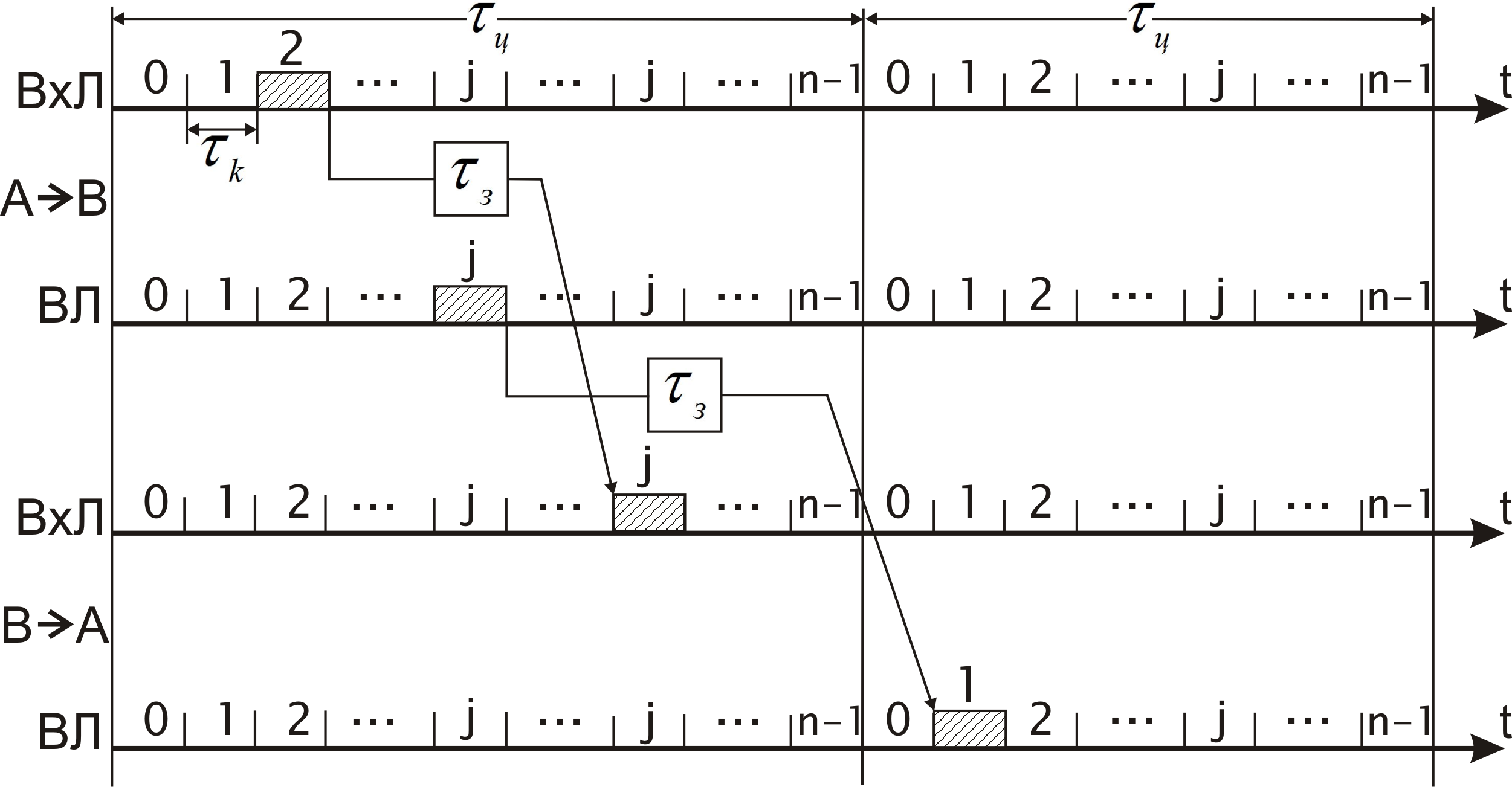

Рисунок – 2.9. Процес просторово-часової комутації

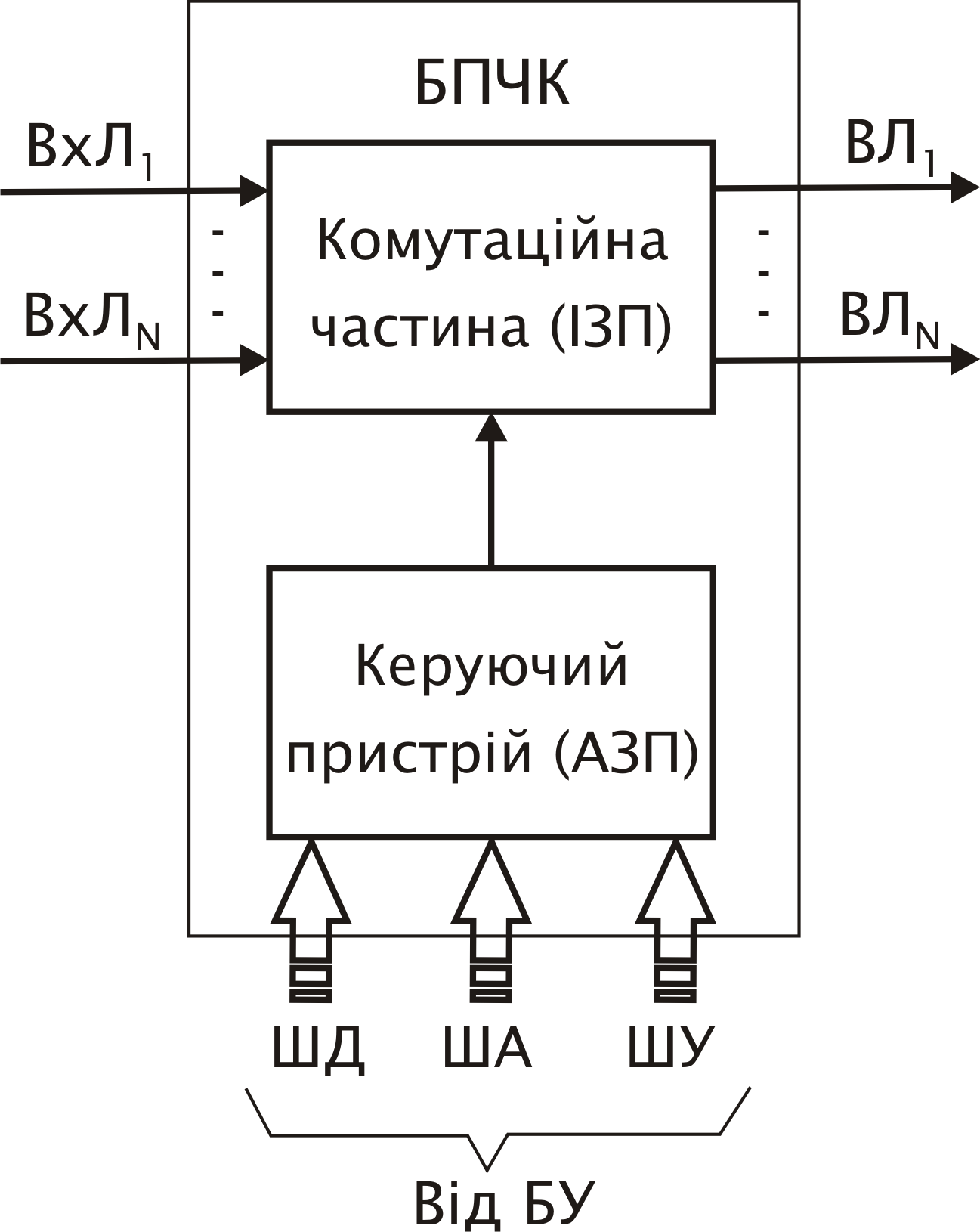

Рисунок – 2.10. Блок просторово-часової комутації

З метою зменшення вимог до швидкодії елементної бази групові тракти в блоці розділені на дві групи по 16 ГТ в кожній.

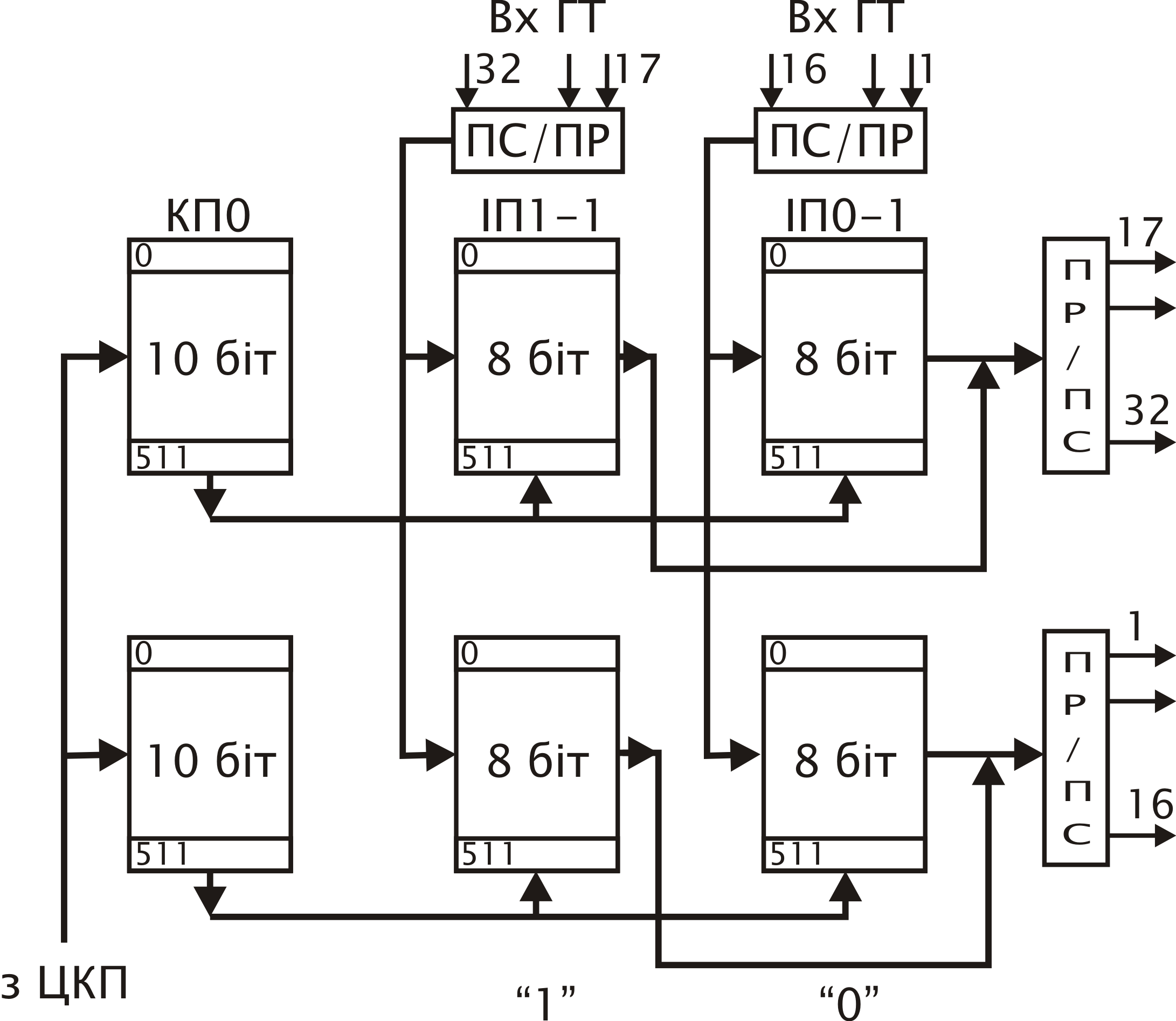

Рисунок – 2.11. Схема блока просторово-часової комутації (2 групи вх./вих.)

Блок має такі основні складові частини:

• перетворювачі послідовного коду в паралельний на вході (ПС/ПР), що дає можливість збільшувати кількість вхідних ГТ (каналів) у 8 разів, не збільшуючи тактову частоту блока, або збільшувати кількість каналів у 16, 32, і т.д. разів, збільшуючи тактову частоту в 2, 4, і т.д. разів;

• перетворювачі паралельного коду в послідовний на виході (ПР/ПС), що необхідне для цифрових систем передавання, які працюють з послідовними кодами;

• інформаційна пам’ять (ІП), в яку записується мовний сигнал у вигляді паралельного коду ІКМ-сигналу;

• ЦКП – центральний керуючий пристрій, з якого надходять команди для реалізації з’єднання вхідних каналів з вихідними;

• інформаційна пам’ять (ІП), в яку записується інформація з вхідних групових трактів;

• керуюча пам’ять (КП), в яку записується із ЦКП адреса вхідного каналу за адресою вихідного каналу.

Потрібно відзначити, що БПЧК в різних цифрових АТС і в цифрових системах комутації мають різні параметри , , і і реалізуються переважно на спеціалізованих НВІС, хоча застосовують і БПЧК, побудовані на мікросхемах середнього ступеня інтеграції (мультиплексорах, регістрах, дешифраторах, оперативних і постійних запам’ятовувальних пристроях). Звичайно окремий БПЧК займає окрему друковану плату, яку за необхідності можна замінити (ТЕЗ – типовий елемент заміни). Для зручності порівняння параметри БПЧК подаємо у вигляді: . Такий запис означає, що в БПЧК включено вхідних цифрових ліній, кожна на КІ по розрядів, і ЦЛ, що виходять, по -розрядних КІ (параметри і можна не вказувати у разі використовування стандартних значень і ).
