Вступ

Дисципліна “Системи комутації в електрозв’язку” належить до числа базових дисциплін при підготовці радіоінженерів в галузі телекомунікацій. В дисципліні викладаються основні поняття теорії функціонування автоматичних телефонних станцій (АТС), методи побудови АТС, основні відомості про комутаційні поля типу час та типу простір, принципи технічного обслуговування обладнання систем комутації; системи нумерації, сигналізації та синхронізації на телефонних мережах, методи розрахунку об’єму обладнання і якості обслуговування в мережах зв’язку.

Поряд з тим в дисципліні викладаються основні поняття принципів побудови математичних моделей обслуговування потоків викликів у телекомунікаційних системах, методи розрахунку об’єму обладнання телекомунікаційних та комутаційних систем, наведено принципи побудови та функціонування аналогових та цифрових систем комутації.

Внаслідок вивчення дисципліни у студентів повинні сформуватися знання основних методів і понять теорії та практичних реалізацій перетворення мовних сигналів в межах КТЧ в БСП частотного та часового мультиплексування; математичного опису послідовності перетворень сигналів.

Студенти повинні вміти застосувати отримані знання при проведені аналізу пропускної здатності одно ланкових та багатоланкових комутаційних систем при повно доступному та неповно доступному включенні лінії, а також при проведенні розрахунку об’єму обладнання телекомунікаційних систем і мереж.

Дисципліна вивчається на прозі 5-го і 6-го та 7-го семестрів і містить чотири основні теми: структура телефонної мережі загального користування; принципи просторового і часового розділення каналів; задачі теорії розподілу інформації; методи розрахунків комутаційних систем з втратами і з очікуванням.

Лабораторний практикум і тематика практичних занять даної дисципліни направлені на набуття практичних навичок у студентів в дослідженні основних характеристик примітивного і простого потоків викликів, дослідженні комутаційних систем квазіелектронної АТС, дослідженні часового розділення каналів і впливу частоти дискретизації на якість відновленого сигналу, дослідженні цифрових комутаційних блоків типу «ЧАС» та типу «ПРОСТІР».

Теоретична частина

1. Дослідження потоків викликів і вивчення видів втрат

1.1. Моделі потоків викликів і їхні властивості

Послідовність повідомлень створює навантаження на системи передачі і комутації. Вона визначається потоком викликів і тривалістю зайняття.

Виклик – вимога джерела на встановлення з'єднання або передачу повідомлення.

Потік викликів – послідовність моментів надходження викликів.

Тривалість зайняття – середній час, протягом якого був зайнятий обслуговуючий пристрій при одному виклику.

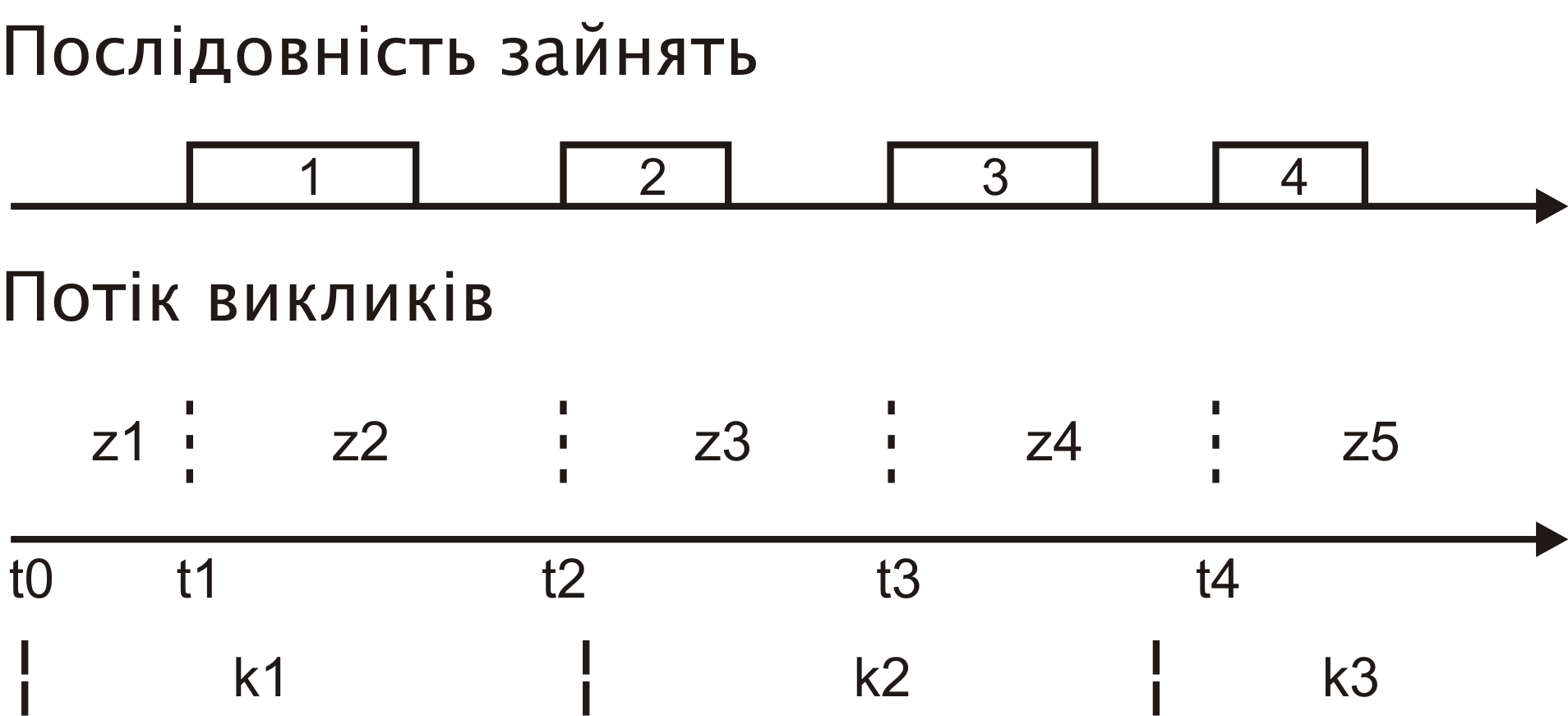

Рисунок – 1.1 Представлення потоку викликів

Розрізняють детерміновані і випадкові потоки викликів.

Детермінований потік викликів – послідовність, в якій виклики надходять у визначені, строго фіксовані невипадкові моменти часу.

Випадковий потік відрізняється від детермінованого тим, що моменти над­ходження викликів і проміжки часу між викликами є випадковими величинами.

Детерміновані потоки є частковим випадком випадкових і на практиці зустрічаються рідко.

Випадкові потоки викликів можна класифікувати за наявністю або відсутністю трьох основних властивостей: стаціонарності, післядії і ординарності.

Стаціонарність – незалежність імовірнісних характеристик від часу. Так імовірність надходження певної кількості вимог в інтервал часу тривалістю для стаціонарних потоків не залежить від вибору початку його вимірювання.

Післядія – імовірність надходження вимог в інтервалі залежить від подій, що відбувалися до моменту .

Ординарність – імовірність надходження двох і більше викликів за нескінченно малий інтервал часу є величина нескінченно мала вищого порядку малості, ніж .

Найбільш поширеними моделями реальних потоків викликів, що застосо­вуються при розрахунках в системах масового обслуговування, є простий і примітивний потоки викликів.

Простий потік викликів – стаціонарний ординарний потік без післядії.

Розподіл кількості викликів у часі для простого потоку характеризується законом розподілу Пуассона, а розподіл тривалості інтервалів між викликами розподілений за експоненційним законом.

Розподіл Пуассона:

чи виражений через інтенсивність навантаження:

,

де – імовірність надходження викликів, – інтенсивність навантаження, – інтенсивність надходження викликів за одиницю часу.

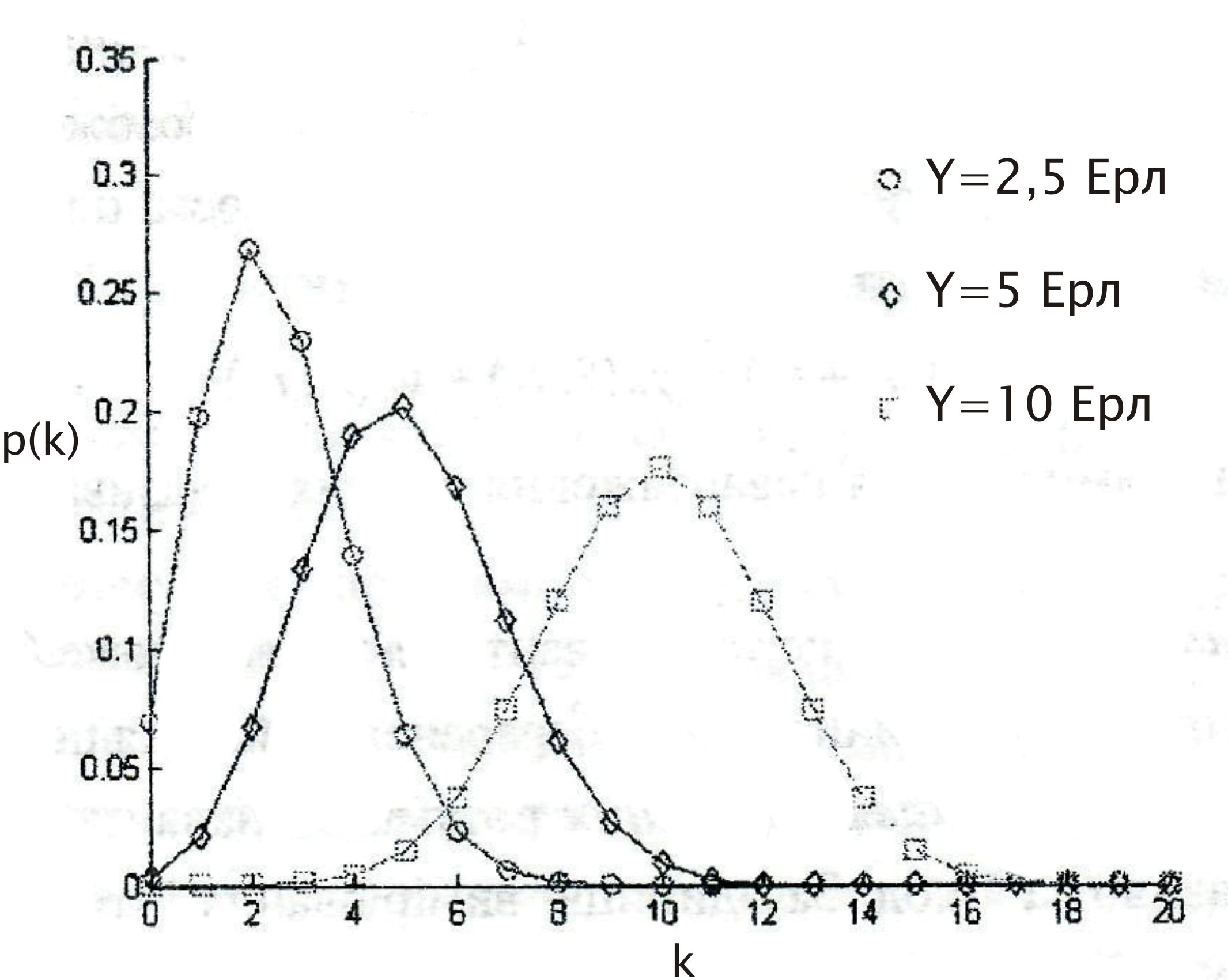

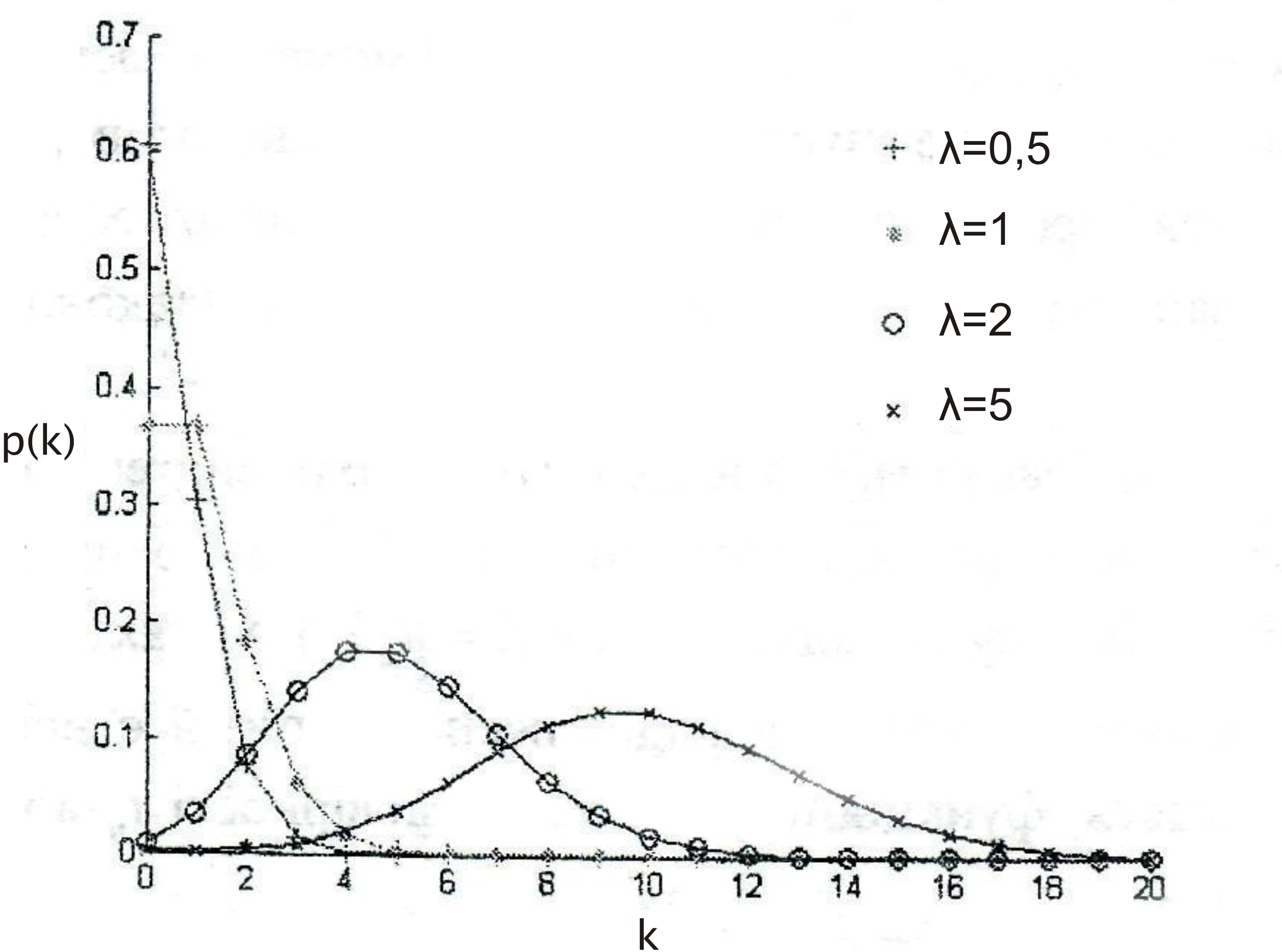

Рисунок – 1.2. Обвідні криві значень функції від

Здебільшого потік викликів в ГНН від групи джерел чисельністю більше 100 доволі точно описується моделлю простого потоку.

Коли кількість джерел навантаження менше 100, використовують модель примітивного потоку.

Примітивний потік викликів – ординарний потік, параметр якого прямо пропорційний кількості вільних джерел . Тут – загальна кількість джерел навантаження, – кількість обслуговуваних у конкретний момент джерел.

Для примітивного потоку параметр потоку визначається як з деяким коефіцієнтом . Середнє значення параметра примітивного потоку: , де – імовірність того, що обслуговується джерел. Середня інтенсивність потоку заявок від одного джерела: . Імовірнісний процес надходження викликів примітивного потоку описується розподілом Бернуллі:

, ,

де – інтенсивність навантаження від одного джерела.

Рисунок – 1.3. Густина розподілу імовірності примітивного

потоку викликів для джерел

У комутаційній системі, що обслуговує примітивний потік, не потрібно обслуговуючих пристроїв більше , оскільки зайняте джерело не може проводити виклики.
