МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ
Національний авіаційний університет
Креслення деталей Методичний посібник до виконання домашнього завдання з інженерної графіки для студентів усіх спеціальностей
Київ 2004
Викладено основні вимоги державних стандартів до
робочих креслень деталей. Подано рекомендації з виконання
креслень типових деталей загального машинобудування і авіаційної промисловості з натури.
Наведено довідковий матеріал щодо стандартних елементів деталей, термообробки, шорсткості та захисних покрить їхніх поверхонь.
Призначені для студентів 1– го і 2 - го курсів Національного авіаційного університету всіх спеціальностей денної і заочної форм навчання.
Загальні методичні вказівки
Мета даних методичних вказівок – допомогти студентам набути вміння та навички з виконання креслень деталей загального машинобудування і авіаційної техніки: валів, корпусних деталей, зубчастих коліс, пружин, трубопроводів та ін.
У цьому домашньому завданні студенти вперше виконують креслення як приклад конструкторського документу (КД) з як найбільшим наближенням до виробничих вимог.
Для деталі виробу, що не має складових частин, її креслення є єдиним документом, за яким вона виготовляється і контролюється.
Існують і інші види графічної і текстової КД, що застосовуються для розробки машин, механізмів та споруд (проектна КД) і для їх виготовлення, контролю, експлуатації та ремонту (робоча КД). Зміст і правила виконання цих документів будуть предметом вивчення інших розділів інженерної графіки.
Виконання креслень деталей потребує чіткого дотримання вимог стандартів Єдиної системи конструкторської документації (ЄСКД), що вивчались у попередніх розділах курсу:
ГОСТ 2.301 68 Форматы;
ГОСТ 2.302 68 Масштабы;
ГОСТ 2.303 68 Линии;
ГОСТ 2.304 81 Шрифты чертежные;
ГОСТ 2.305 68 Изображения - виды, разрезы, сечения;
ГОСТ 2.306 68 Обозначения графические материалов и правила их нанесения на чертежах;
ГОСТ 2.307 68 Нанесение размеров и предельных отклонений;
ГОСТ 2.317 69 Аксонометрические проекции.
До них додаються стандарти, що підлягають вивченню в данному розділі курсу:
ГОСТ 2.101 68 Виды изделий;
ГОСТ 2.102 68 Виды и комплектность конструкторской документации;
ГОСТ 2.104 68 Основные надписи;
ГОСТ 2.109 68 Основные требования к рабочим чертежам;
ГОСТ 2.308 79 Указания на чертежах допусков формы и расположения поверхностей;
ГОСТ 2.309 73 Обозначения шероховатости поверхности;
ГОСТ 2.310 68 Нанесения на чертежах обозначений покрытий, термической и других видов обработки;
ГОСТ 2.311 68 Изображение резьб;
ГОСТ 2.401 68 Правила выполнения чертежей пружин;
ГОСТ 2.403 75 Правила выполнения рабочих чертежей цилиндрических зубчатых колес;
ГОСТ 2.409 74 Правила выполнения чертежей зубчатых (шлицевых) соединений;
ГОСТ 2.411 68 Правила выполнения чертежей труб и трубопроводов.

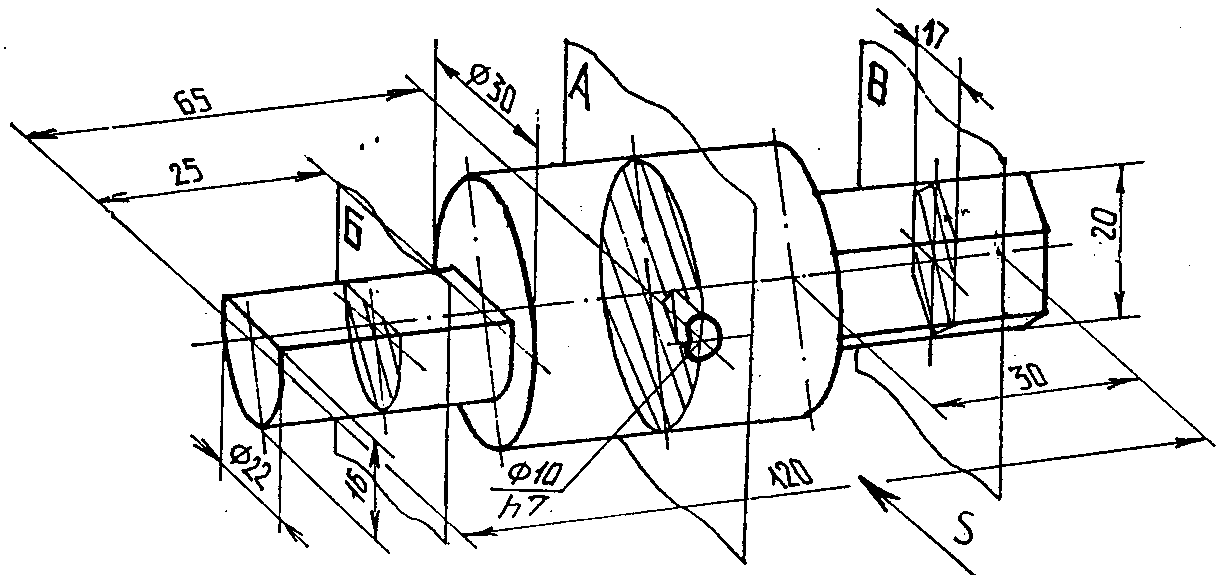

У цій роботі студенти знайомляться зі зображенням, нанесенням розмірів і позначень уніфікованих елементів деталей, що потребує звернення до нормативної і довідкової літератури.
Завдання складається з чотирьох задач, графічна частина яких виконується на аркушах паперу форматів А4 і А3. Приклади виконання наведені в методичних вказівках до кожної задачі.
