Системы с отбойкой руды глубокими скважинами
Системы этой группы имеют небольшое распространение и применяются только в мощных месторождениях. Наиболее распространенным вариантом этой группы является система с послойной отбойкой руды горизонтальными или слабонаклонными скважинами (рис. 27).
По способу подготовки, нарезки и очистной выемки этот вариант сходен с этажно-камерной системой с отбойкой руды горизонтальными слоями. Отличие заключается в том, что при первой руду из камеры перед взрывом выпускают почти полностью, а при второй магазинируют, выпуская только излишки — 30—40 %. Переход от одной системы к другой не вызывает затруднений.

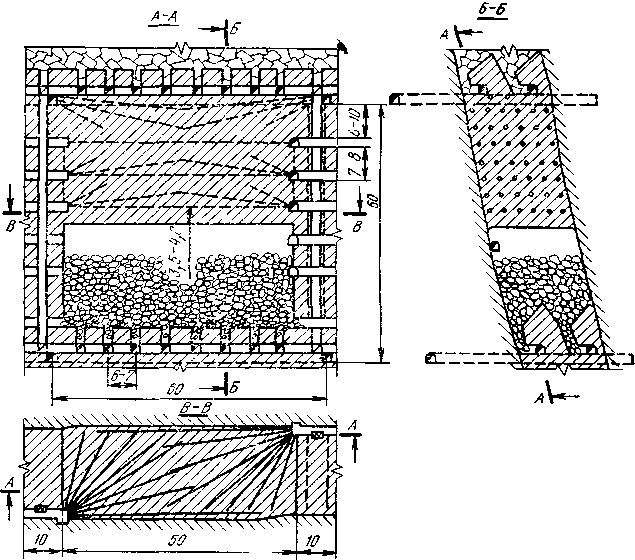

Рис. 27. Система с магазинированием и отбойкой руды глубокими скважинами
Применение этой системы целесообразно, когда в результате сильных взрывов при отбойке слоя нарушаются целики или происходит отслаивание вмещающих пород. Заполнение выработанного пространства отбитой рудой частично предотвращает эти явления.
Оценка систем с магазинированием
Поскольку системы с магазинированием руды в мощных и весьма мощных рудных телах применяют редко, остановимся на оценке этих систем для разработки крутопадающих жил мощностью 0,5—5 м, где они и получили широкое применение. К числу основных достоинств систем с магазинированием относятся:
Небольшой объем подготовительных и нарезных работ, особенно для вариантов без оставления целиков над откаточным штреком и около восстающих. Исключение в этом составляют системы с магазинированием и отбойкой из специальных выработок.
Благоприятные условия для работы бурильщиков и высокая эффективность буровзрывных работ и наряду с этим минимальный объем работ по креплению очистного пространства и доставке руды.
Постоянный надзор за кровлей забоя и правильное ведение выпуска руды обеспечивают безопасность работающих на очистной выемке. Улучшение проветривания очистных забоев создает благоприятные гигиенические условия для забойных рабочих.
3. Простота системы, легкость изменения размеров конструктивных элементов с учетом горно-геологических условий, возможность перехода на другую систему разработки.
Существенными недостатками системы являются:
Довольно ограниченные условия применения: угол падения не менее 55—60°, отсутствие резких раздувов и пережимов, а также ответвлений от рудного тела, включений и прослоев пустых пород, недопустимость слеживания, возгорания и окисления руды.
Необходимость тщательного наблюденияи за поверхностью отбитой руды с целью выявления и устранения скрытых полостей, зависаний руды, обрушение которых может вызвать несчастные случаи с бурильщиками.
Невозможность выдачи руды из блока по сортам.
При недостаточно устойчивых боковых породах, наличии породных включений в рудном теле и мощности его меньше 0,7—0,8 м происходит большое разубоживание руды, так как отбирать пустую породу и оставлять в очистном пространстве или выдавать из блока раздельно от руды невозможно.
Отсутствие людей в магазине во время выпуска руды - необходимое условие безопасности. Целесообразно обеспечить передвижение и работу бурильщиков с деревянного настила, уложенного непосредственно на отбитую руду. Эта мера предохранит рабочих при внезапном обрушении «скрытых» пустот.
Контроль за поверхностью руды в процессе выпуска позволяет своевременно обнаружить зависания; задержка оседания поверхности отбитой руды в блоке после выпуска ее из люка указывает на образование пустот, которые необходимо ликвидировать (выпуском руды из соседнего люка или взрыванием заряда ВВ).
