Конструкция охлаждающей плиты и основания под ней приведены на рис.

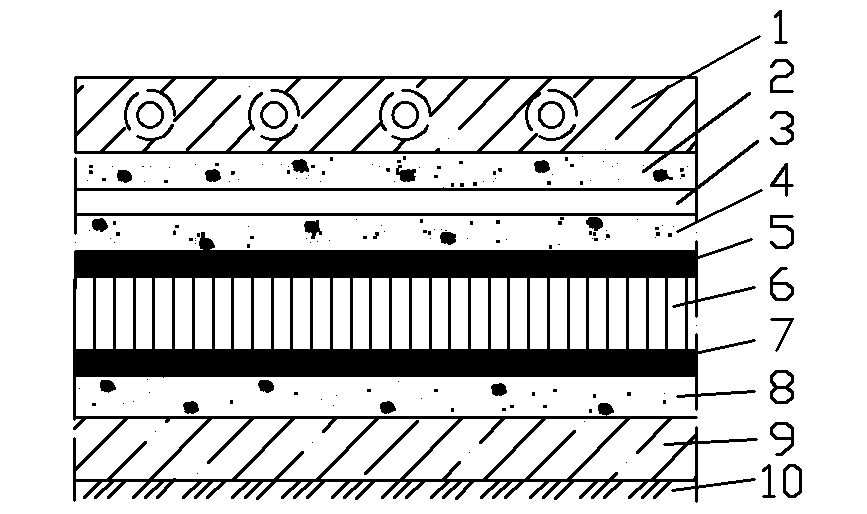

Рис. 6.20. Схема конструкции охлаждающей плиты и основания под ней: 1 – охлаждающая плита с забетонированными в нее холодильными трубами; 2 – защитная цементная стяжка; 3 – слой скольжения; 4 – выравнивающая цементная стяжка; 5 – слой гидроизоляции; 6 – слой теплоизоляции; 7 – слой гидроизоляции; 8 - выравнивающая цементная стяжка; 9 – железобетонная плита; 10 – подстилающий грунт
Охлаждающая плита выполняется из морозостойкого бетона марки F75 и класса по прочности на сжатие В12.5. Толщина плиты не более 140 мм. Укладка охлаждающей плиты на просадочные или пучинистые грунты не допускается. Для циркуляции хладоносителя применяются цельнотянутые трубы. Толщина защитного слоя бетона над трубами до поверхности плиты – 30 мм. Сечение труб и расстояние между ними определяются по расчету.
Слой скольжения состоит из защитных ограждений (руберойд, алюминиевая фольга, листовой поливинилхлорид) и помещенного между ними слоя (толщиной около 5 мм) из материалов, обладающих малым коэффициентом трения (порошкообразный графит, тальк, графитомасляная эмульсия).
Слой теплоизоляции определяется по расчету на теплопроводность и прочность.
За пределами охлаждающей плиты в крытых катках устраиваются каналы для отвода воды от таяния льда. Ширина канала принимается не менее 0.7 м; объем – не менее 45 м3.
Места для зрителей.
В сооружениях, предназначенных для проведения соревнований, предусматриваются места для зрителей в виде трибун или балконов, а в спортивно-зрелищных залах и катках – и в виде партера.
Трибуны для зрителей проектируются , как правило, в стационарных конструкциях с местами для сидения; в отдельных случаях применяются трансформируемые или сборно-разборные трибуны. Трансформируемые трибуны подразделяются на два вида:
бличеры – трибуны, состоящие из раздвигающихся секций телескопического типа; они имеют строго фиксированное местоположение (прикрепляются к стенам зала или к стационарной трибуне с поднятым над ареной первым рядом); путем выдвижения различного числа отдельных секций возможно изменять вместимость этой трибуны;
партер-трибуны имеют преимущество перед бличерами, так как они монтируются на передвижной платформе, легко могут перемещаться в любом направлении по арене; в связи с возможностью изменения угла наклона партер-трибуны могут использоваться как обычный плоский партер.
Трибуны располагаются, как правило, по продольным сторонам спортивных арен; расположение трибун у торцевых сторон арены предусматривается в тех случаях, когда заданное число зрительских мест не может быть размещено в пределах расстояний, допустимых по видимости, у продольных сторон арены.
Размеры мест на трибунах рекомендуется принимать следующими:
глубина ряда на стационарных трибунах – 0.8-0.9 м (на бличерах допускается уменьшать до 0.75 м);
ширина места для сидения – 0.45 м;
глубина сидения на стационарных трибунах – 0.4 м (на бличерах допускается уменьшать до 0.35 м);
высота сидения над уровнем пола прохода – 0.43 м.
Балконы при расположении на нем зрительских мест рекомендуется проектировать с размещением одного ряда мест для сидения и одного – для стояния из расчета 9 зрителей на 2 м балкона. Балкон устраивается обычно вдоль продольных стен зала и желательно так, чтобы проекция балкона оказывалась за пределами арены.
Партеры проектируют в универсальных спортивно-зрелищных залах. Расчетное число зрительских мест в данном случае определяется как сумма мест в партере и на трибунах за вычетом мест, расположенных за пределами горизонтального угла 120 с вершиной на дальней стороне эстрады и на удалении от нее более 40 м. В табл. приведены данные о потере мест на трибунах различной конфигурации при аренах наиболее распространенных размеров.
Таблица 6.3
