Методические рекомендации по проведению лабораторных работ по курсу «Основы конструирования трикотажных изделий»

.Лабораторная работа 1. Расчет и построение типовой схемы чертежа развертки деталей женской плечевой одежды с втачными рукавами.

Цель работы. Изучение конструкции женской плечевой одежды и освоение приемов ее построения.

Содержание работы

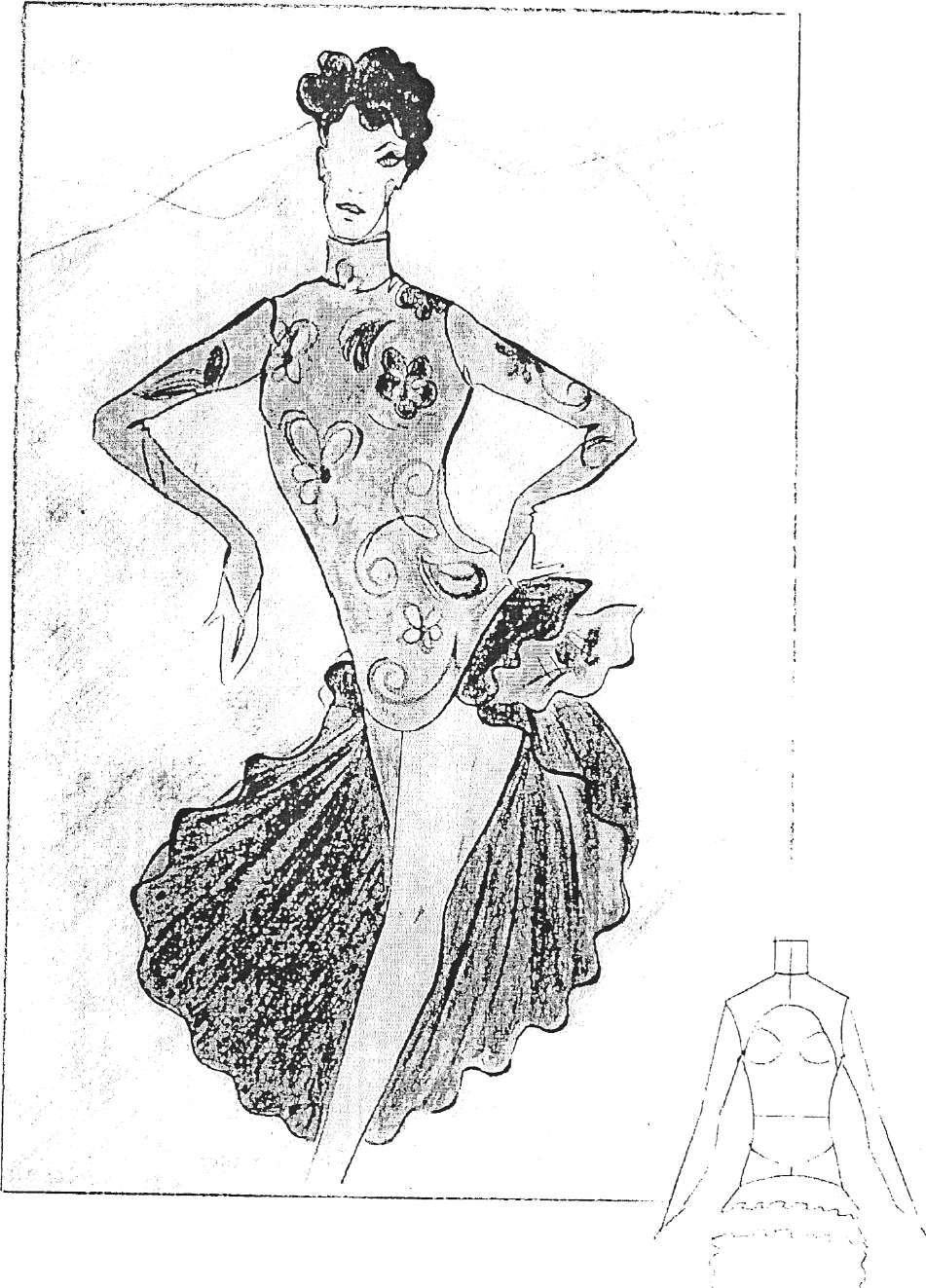

Выполнить эскиз и описание модели женского трикотажного изделия с втачным рукавом.
Установить величины размерных признаков фигуры, необходимых для разработки конструкции по методике ЕМКО ЦОТШЛ.
Установить величины припусков на свободное облегание.
Выполнить предварительный расчет конструкции трикотажного изделия, отметить его цель и значение.
Выполнить расчет конструктивных участков чертежей деталей трикотажного изделия.
Выполнить чертеж основы конструкции женского плечевого трикотажного изделия.

Методические указания

1. В качестве проектируемой модели студенты выбирают женское плечевое трикотажное изделие с втачным рукавом, выполняют эскиз и описание внешнего вида модели. Зарисовку моделей выполняют в виде эскиза спереди и сзади. В правом нижнем углу листа дается уменьшенное изображение модели со стороны спинки (рисунок 1). Описание внешнего вида модели составляют по следующей схеме:

• наименование, назначение изделия, сезонность, вид используемого трикотажного полотна;

силуэт, покрой, общая длина изделия;
характеристика конструкции полочки (вид застежки, оформление горловины, наличие рельефов, кокеток, вытачек, карманов, и т.д.);
характеристика конструкции спинки;
характеристика конструкции рукавов;
характеристика подкладки (при наличии в изделии);
описание отделки всего изделия, бортов, лацканов, низа и т.д. Поясные изделия следует описывать по форме, количеству продольных и поперечных швов, вытачек, виду застежки, пояса, количеству складок на юбке и т.д.
1. Величины размерных признаков, необходимых для разработки конструкции по методике ЕМКО ЦОТШЛ, указывают в табличной форме по ОСТ 17-325-86 (таблица 1).
2. Величины припусков на свободное облегание, необходимых для разработки конструкции по методике ЕМКО ЦОТШЛ, указывают в табличной форме (таблица 2).
3. Для разработки чертежей конструкции плечевого изделия вначале выполняют предварительный расчет (таблица 3), отмечают его цель и значение.
4. Расчет конструктивных участков чертежей деталей изделия представляется в табличной форме с указанием определяемых отрезков (таблица 4).
5. На основании выполненных расчетов основы конструкции выполняются чертежи основы конструкции проектируемой модели трикотажного изделия в масштабе 1:4.

Все рисунки и таблицы должны быть пронумерованы и подписаны, рисунки и эскизы деталей конструкций выполнены простым карандашом.

Таблица 1 - Абсолютные величины размерных признаков фигуры

№ пп	Наименование размерного признака	Усусловное обобозначение	Величина измерений, см
11 1	2	3	4
1 1	Рост	Р Р	164
2	Полуобхват шеи	С_ш	17.5
3	Полуобхват груди первый	С_п	42.7
4	Полуобхват груди второй	Q Сг11	46.2
5	Полуобхват груди третий	Сг111	44.0
6	Полуобхват талии	Ст	32.8
7	Полуобхват бедер с учетом выступа живота	С_Б	46.0
8	Ширина груди	Шг	16.4
9	Расстояние от линии талии сзади до высшей точки проектируемого плечевого шва	Дтсп	42.8
10	Расстояние от высшей точки проектируемого плечевого шва у основания шеи до линии талии спереди	Дт Дтп11	43.5
111 ! 1	Высота груди	Вг11	25.4
\| 12 12	Расстояние от высшей точки проектируемого плечевого шва у основания шеи до уровня задних углов подмышечных впадин	Впрз11	20.8
13	Высота плеча косая	Вцкп Впк11	42.7
! 1414	Ширина спины	Ш Шс	17.2
151 15	Длина изделия	Дизд	_____
161 16	Ширина плечевого ската	Ш Шп	13.1
17 17	Длина руки до запястья	Др.зап	58
18 18	Обхват плеча	О_{п О}_п	26.9
19	Дополнительные измерения (обхват запястья)	Озап	15.8
20	Вспомогательные измерения

Таблица 2 -Прибавки на свободное облегание, используемые при

разработке чертежа конструкции ________

№ п/п.	Наименование конструктивных прибавок	Условное обозначение	Величина, см.
1 1.1 1.2 1.3	Прибавка к полуобхвату груди Прибавка к ширине спинки Прибавка к ширине полочки Прибавка к ширине проймы	П_г П_шс П_шп П_пр	1.5 0.15 0.75 1.275
2	Прибавка на свободу проймы по глубине	П_спр	4
3	Прибавка на толщину трикотажного полотна	П_тп	1
4	Прибавка к длине спинки до талии	П_дст	1
5	Прибавка к длине полочки до талии	П_дпт	1
6	Прибавка к высоте плеча косой	П_впк	1.5
7	Прибавка к ширине горловины спинки	П_шгс	1
8	Прибавка к ширине горловины полочки	П_пгп	1
9	Прибавка к глубине горловины спинки	П_ггс	0,5
10	Прибавка к глубине горловины полочки	П_ггп	0,5
11	Прибавка к обхвату плеча	П_оп	4
12	Прибавка к обхвату запастья	П_озап	2
13	Прибавка к полуобхвату талии	П_т	8.7
14	Прибавка к полуобхвату бедер	П_б	1

Таблица 3 - Предварительный расчет конструкции ___________

Наименование участка	Условное обозначение	Распределение С_гIII по участкам, см	Распределение П_г по участкам, см	Распределение П_тп по участкам, см	Размеры участков, см
Спинка	А₀а	Ш_с=17,2	П_шс=0,15	0,3хП_тп=0,3	Ш_с+П_шс+0,3хП_тп= 17,65
Перед	а₁а₂	Ш_г+(С_гII-С_гI-П)=16,4+(46,2-42,7-1)=18,9	П_шп=0,75	0,4хП_тп=0,4	Ш_г+(С_гII-С_гI-П)+П_шп+0,4хП_тп=20,05
пройма	аа₂	С_гIII-[Ш_с+Ш_г+(С_гII-С_гI-П)]=44-(17,2+16,4+(46,2-42,7-1))=7,9	П_пр=1,275	0,3хП_тп=0,3	(С_гIII+П_г)-[Ш_с+П_шс+Ш_г+(С_гII-С_гI-П)+П_шп]+0,3хП_тп=8,95
Ширина базисной сетки	А₀а₁	С_гIII- 44	П_г- 1,5	П_тп-1	С_гIII+П_г+П_тп=46,5

Таблица 4 -Расчет конструктивных участков _________________

№ пп	Наименование участка	Условное обозначение	Расчетная формула	Расчет конструктивного участка	Величина, см
1	2	3	4	5	6
1	Ширина изделия по линии груди	А₀а₁	С_гIII+П_г+П_тп	44+1,5+1	46,5
2	Ширина спинки	А₀а	Ш_с+П_шс+0.3хП_тп	17,2+0,15+0,3	17,65
3	Ширина переда	а₁а₂	Ш_г+(С_гII-С_гI-П)+П_шп+0,4хП_тп	16,4+(46,2-42,7-1)+0,75+0,4	20,05
4	Ширина проймы	аа₂	(С_гIII+П_г)-[Ш_с+П_шс+Ш_г+(С_гII-С_гI-П)+П_шп]+0,3хП_тп	(44+1,5)-(17,2+0,15+16,4+(46,2-42,7-1)+0,75)+0,3	8,8
5	Уровень лопаток	А₀У	0.4хД_тсII	0,4*42,8	17,12
6	Уровень глубины проймы	А₀Г	В_прзII+П_спр+0,5хП_дтс	20,8+4+0,5*1	25,3
7	Уровень линии талии	А₀Т	Д_тсII+П_дтс	42,8+1	43,8
8	Уровень линии бедер	ТБ	0,5хД_тсII-2	0,5*42,8-2	19,4
9	Ширина горловины спинки	А₀А₂	С_ш/3 +П_щгс	17,5/3+1	6,8
10	Высота горловины спинки	А₂А₁=А₀А	А₀А₂/3+П_вгс	6,8/3+0,5	2,8
11	Длина изделия	АН	Д_изд
12	Положение плечевой точки	А₂П₁ ТП₁	R₁=Ш_п+П_выт R₂=В_пкII+П_впк	R₁=13,1+0,5 R₂=42,7+1,5	13,6 44,2
13	Положение точки Г₂	Г₁Г₂	0,5хШ_пр+0,5	0,5*8,8+0,5	4,9
14	Положение точки Г₂^,	Г₂Г₂^,	Г₁Г₂		4,9
15	Положение точки Г₂^,,	Г₂Г₂^,,	Г₂Г₄
16	Положение точки П₃	Г₂П₃	Г₁Г₂
17	Положение точки П₆	Г₂П₆	Г₂Г₄
18	Положение точки П₃₁	П₃П₃₁	-
19	Положение вершины бокового среза	Г₁Г₅	0,5 х Ш_пр
20	Положение центра груди	Г₃Г₆	Г₃Г₄/2
21	Положение точки Т₆₀	Т₆Т₆₀
22	Положение вершины горловины переда	Т₃А₃	Д_тпII+П_дтп	43,5+1	44,5
23	Ширина горловины переда	А₃А₄	АА₁		6,8
24	Глубина горловины переда	А₃А₅	А₃А₄+1	6,8+1	7,8
25	Положение точки Г₇	А₄Г₇	В_гII	25,4	25,4
26	Положение точки Г₇₁	Г₇Г₇₁	R₁=Г₇Г₃	По построению
27	Построение нагрудной вытачки	Г₇₁Г₇₂	С_гII-С_гI-П	46,2-42,7-1	2,5
28	Построение второй стороны вытачки	Г₇А₆	А₄Г₇	25,4	25,4
29	Положение плечевой точки П₅	Г₄П₄ А₆П₅	R₁=П₂Г₁-1,5 R₂=Ш_п	По построению
30	Положение точки 3	П₅3	П₅П₆/2
31	Положение точки 4	3-4
32	Сумма раствора вытачек по линии талии	ΣВ_т	(С_гIII+П_г+П_тп)-(С_т+П_т)	(44+1,5+1)-(32,8+8,7)	5
33	Сумма раствора вытачек по линии бедер	ΣВ_б	(С_б+П_б)-(С_гIII+П_г+П_тп)	(46+1)- (44+1,5+1)	0,5
			Построение рукава
34	Высота оката рукава	О₁О₂	ОО₁-(3-4см)
35	Ширина рукава	Р₁Р₂ О₁Р₁= О₁Р	О_п+П_оп Р₁Р₂/2
36	Положение точек Р_л,Р_п	О₁Р_п О₁Р_л	О₁Р_п=О₁Р_л=О₁Р₁/2
37	Длина рукава	О₃М	Д_{рук.зап}
38	Положение локтя	О₂Л	О₂М/2+3
39	Ширина низа рукава	М₁М₂	О_зап+П_о.зап
40	Положение точки 1	Р_п1	Г₄П₆
41	Положение точки Р₃	Р_лР₃	Г₁П₃₁
42	Положение точек 1^, ,Р₃^,	1-1^, Р₃Р₃^,	0,5-1 см
43	Положение точки О₅	О₃О₅	О₂О₃/2-1,5 см
44	Положение точки О₆	О₄О₆	О₄О₂/2
45	Положение точек 2,3	О₅2 0₆3	2-2,5 см 0,5-1,5 см
46	Положение точек 5,7	Р₁5 Р₂7	Р₁1^,/2 Р₂Р₃^,/2
47	Положение точек 6,8	5-6 7-8	Г₂2 1-1,5 см

(Далее прикладывается чертеж БК выбранного плечевого изделия – 1 лист; чертеж БК втачного рукава выбранного изделия – 1 лист;\)

Лабораторная работа 2 Расчет и построение типовой схемы чертежа развертки деталей мужской плечевой одежды с втачными рукавами

Цель работы : Изучение конструкции мужской плечевой одежды и освоение приемов ее построения

Содержание работы

1.Выполнить эскиз и описание модели мужского трикотажного изделия с втачным рукавом.

2. Установить величины размерных признаков фигуры, необходимых для разработки конструкции по методике ЕМКО ЦОТШЛ.

,3. Установить величины припусков на свободное облегание.

Выполнить предварительный расчет конструкции мужского трикотажного изделия, отметить его цель и значение.
Выполнить расчет конструктивных участков чертежей деталей трикотажного изделия.
Выполнить чертеж основы конструкции мужского плечевого трикотажного изделия.

Методические указания

1.В качестве проектируемой модели студенты выбирают мужское плечевое трикотажное изделие с втачным рукавом, выполняют эскиз и описание внешнего вида модели.

2.Величины размерных признаков, необходимых для разработки конструкции по методике ЕМКО ЦОТШЛ, указывают в табличной форме (таблица 1).

3.Величины припусков на свободное облегание, необходимых для разработки конструкции по методике ЕМКО ЦОТШЛ, указывают в табличной форме (таблица 2).

4.Для разработки чертежей конструкции плечевого изделия вначале выполняют предварительный расчет (таблица 3), отмечают его цель и значение.

5.Расчет конструктивных участков чертежей деталей изделия представляется в табличной форме с указанием определяемых отрезков (таблица 4).

6.На основании выполненных расчетов основы конструкции выполняются чертежи основы конструкции проектируемой модели трикотажного изделия в масштабе 1:4.

Таблица 1 - Абсолютные величины размерных признаков фигуры

№ пп	Наименование размерного признака	Усусловное обобозначение	Величина измерений, см
11 1	2	3	4
1 1	Рост	Р Р	170
2	Полуобхват шеи	С_ш	20.3
3	Полуобхват груди третий	Сг111	50.0
6	Полуобхват талии	Ст	44.0
7	Полуобхват бедер с учетом выступа живота	С_Б	51.6
8	Ширина груди	Шг	19.0
9	Расстояние от линии талии сзади до высшей точки проектируемого плечевого шва	Дтсп	47.3
10	Расстояние от высшей точки проектируемого плечевого шва у основания шеи до линии талии спереди	Дт Дтп11	46.1
\| 12 11	Расстояние от высшей точки проектируемого плечевого шва у основания шеи до уровня задних углов подмышечных впадин	Впрз11	24.9
12	Высота плеча косая	Вцкп Впк11	46.8
! 1413	Ширина спины	Ш Шс	20.4
151 14	Длина изделия	Дизд	70
161 15	Ширина плечевого ската	Ш Шп	15.3
17 16	Длина руки до запястья	Др.зап	57.4
18 17	Обхват плеча	О_{п О}_п	32.2
18	Дополнительные измерения (обхват запястья)	Озап	18.2
	Вспомогательные измерения

Таблица 2 -Прибавки на свободное облегание, используемые при

разработке чертежа конструкции ________

№ п/п.	Наименование конструктивных прибавок	Условное обозначение	Величина, см.
1 1.1 1.2 1.3	Прибавка к полуобхвату груди Прибавка к ширине спинки Прибавка к ширине полочки Прибавка к ширине проймы	П_г П_шс П_шп П_пр	1 0.2 0.15 0.65
2	Прибавка на свободу проймы по глубине	П_спр	1
3	Прибавка на толщину трикотажного полотна	П_тп	1
4	Прибавка к длине спинки до талии	П_дст	0.5
5	Прибавка к длине полочки до талии	П_дпт	0.5
6	Прибавка к высоте плеча косой	П_впк	1
7	Прибавка к ширине горловины спинки	П_шгс	0.5
8	Прибавка к ширине горловины полочки	П_пгп	0.5
9	Прибавка к глубине горловины спинки	П_ггс	0.2
10	Прибавка к глубине горловины полочки	П_ггп	0.2
11	Прибавка к обхвату плеча	П_оп	2
12	Прибавка к обхвату запастья	П_озап	2
13	Прибавка к полуобхвату талии	П_т
14	Прибавка к полуобхвату бедер	П_б

Таблица 3 - Предварительный расчет конструкции ___________

Наименование участка	Условное обозначение	Распределение С_гIII по участкам, см	Распределение П_г по участкам, см	Распределение П_тп по участкам, см	Размеры участков, см
Спинка	А₀а	Ш_с=	П_шс=	0,3хП_тп=	Ш_с+П_шс+0,3хП_тп=
Перед	а₁а₂	Ш_г+(С_гII-С_гI-П)=	П_шп=	0,4хП_тп=	Ш_г+(С_гII-С_гI-П)+П_шп+0,4хП_тп=
пройма	аа₂	С_гIII-[Ш_с+Ш_г+(С_гII-С_гI-П)]=	П_пр=	0,3хП_тп=	(С_гIII+П_г)-[Ш_с+П_шс+Ш_г+(С_гII-С_гI-П)+П_шп]+0,3хП_тп
Ширина базисной сетки	А₀а₁	С_гIII-	П_г-	П_тп-	С_гIII+П_г+П_тп=

Таблица 4 -Расчет конструктивных участков _________________

№ пп	Наименование участка	Условное обозначение	Расчетная формула	Расчет конструктивного участка	Величина, см
1	2	3	4	5	6
1	Ширина изделия по линии груди	А₀а₁	С_гIII+П_г+П_тп
2	Ширина спинки	А₀а	Ш_с+П_шс+0.3хП_тп
3	Ширина переда	а₁а₂	Ш_г+(С_гII-С_гI-П)+П_шп+0,4хП_тп
4	Ширина проймы	аа₂	(С_гIII+П_г)-[Ш_с+П_шс+Ш_г+(С_гII-С_гI-П)+П_шп]+0,3хП_тп
5	Уровень лопаток	А₀У	0.4хД_тсII
6	Уровень глубины проймы	А₀Г	В_прзII+П_спр
7	Уровень линии талии	А₀Т	Д_тсII+П_дтс
8	Уровень линии бедер	ТБ	20.5
9	Ширина горловины спинки	А₀А₂	С_ш/3 +П_щгс
10	Высота горловины спинки	А₂А₁=А₀А	Сш х 0.12 + П_вгс
11	Длина изделия	АН	Д_изд
12	Положение плечевой точки	А₂П₁ ТП₁	R₁=Ш_п+П_выт R₂=В_пкII+П_впк
13	Положение точки Г₂	Г₁Г₂	0,5хШ_пр+0,5
14	Положение точки Г₂^,	Г₂Г₂^,	Г₁Г₂
15	Положение точки Г₂^,,	Г₂Г₂^,,	Г₂Г₄
16	Положение точки П₃	Г₂П₃	Пересечение дуги Г₁Г_{2, с вертикалью аГ1}
17	Положение точки П₆	Г₂П₆	Пересечение дуги Г2Г2, с вертикалью а2Г4
18	Положение вершины бокового среза	Г₁Г₅	0,5 х Ш_{пр – (0-2 см)}
19	Положение вершины бокового среза	Г1Г5	0.5 Шпр – (0-2см)
20	Положение вершины горловины переда	Т3А3	Дтп11+ Пдтп
21	Ширина горловины переда	А₃А₄	АА₁
22	Глубина горловины переда	А₃А₅	А₃А₄+Пшг11
23	Положение плечевой точки П₅	А₄П₅	R₂=Ш_п
24	Положение точки 3	П₅3	П₅П₆/2
25	Положение точки 4	3-4	0.3-0.8 см
26	Сумма раствора вытачек по линии талии	ΣВ_т	(С_гIII+П_г+П_тп)-(С_т+П_т)
27	Сумма раствора вытачек по линии бедер	ΣВ_б	(С_б+П_б)-(С_гIII+П_г+П_тп)
			Построение рукава
28	Высота оката рукава	О₁О₂	ОО₁-(4.5-5.5см)
29	Ширина рукава	Р₁Р₂ О₁Р₁= О₁Р	О_п+П_оп Р₁Р₂/2
30	Положение точек Р_л,Р_п	О₁Р_п О₁Р_л	О₁Р_п=О₁Р_л=О₁Р₁/2
31	Длина рукава	О₃М	Д_{рук.зап}
32	Положение локтя	О₂Л	О₂М/2+3
33	Ширина низа рукава	М₁М₂	О_зап+П_о.зап
34	Положение точки 1	Р_п1	Г₄П₆
35	Положение точки Р₃	Р_лР₃	Г₁П₃
36	Положение точек 1^, ,Р₃^,	1-1^, Р₃Р₃^,	0,5 см
37	Положение точки О₅	О₃О₅	О₂О₃/2-1,5 см
38	Положение точки О₆	О₄О₆	О₄О₂/2
39	Положение точек 2,3	О₅2 0₆3	1,5 см 1,5-2 см
40	Положение точек 5,7	Р₁5 Р₂7	Р₁1^,/2 Р₂Р₃^,/2
41	Положение точек 6,8	5-6 7-8	0.5 см 1-1,5 см

Далее прикладывается чертеж БК мужского плечевого изделия – 1 лист;чертеж БК втачного рукава мужского плечевого изделия – 1 лист

Лабораторная работа 3. Конструктивное моделирование форм плечевой одежды.

Цель работы. Освоение методов конструктивного моделирования форм плечевой одежды для получения на базе типовой конструктивной основы разверток деталей с заданной структурой и рельефом поверхности форм.

Содержание работы ;1. Изучить виды и приемы конструктивного моделирования одежды.

Выполнить различные варианты перемещения верхней вытачки. Спроектировать конструкции женских трикотажных изделий без верхней вытачки.
Выполнить дополнительное членение деталей одежды.

Методические указания

1.Изучить приемы конструктивного моделирования одежды (коническое и параллельное расширение деталей)

2. Для моделирования женского трикотажного изделия использовать БК, построенную в лабораторной работе №1.

В срез горловины (если горловина обработана притачным воротником)
В плечевой срез (не более 0.5-1 см)
В срез проймы (нижняя часть проймы)
В боковой срез (верхняя часть)
В срез низа

3. Выполняются различные варианты членения деталей одежды без изменения ее формы, которые применяются для проектирования линий рельефов и кокеток, переводя в них исходные вытачки

Далее прикладываются чертежи БК плечевого изделия с приемами конструктивного моделирования ( рукав – 1 лист, полочки – 5 листов с различными видами моделирования с выделением другим цветом полученных видов)

Лабораторная работа 4. Расчет и построение функционально-декоративных элементов конструкции.

Цель работы. Практическое освоение элементов, деталей и узлов конструкции, зависящих от фасона изделия.

Изучение конструкции и освоение способов построения чертежей отложных воротников в трикотажных изделиях. Оформление линии горловины трикотажного изделия для притачной бейки и цельнокроеной стойки.

Продолжительность занятия 3 часа.

Содержание работы

Ознакомиться с классификацией и конструкцией воротников. Выполнить расчет и построение отложных воротников в трикотажных изделиях. Выполнить оформление линии горловины трикотажного изделия для притачной бейки и цельнокроеной стойки.
Выполнить расчет и построение типовых разновидностей карманов, шлиц и застежек.

Методические указания

В качестве проектируемых моделей студенты выбирают трикотажные изделия, в которых горловина обработана отложным воротником, притачной бейкой, цельнокроеной стойкой, выполняют эскиз и описание внешнего вида модели.
Выбираются трикотажные изделия с центральной и смещенной застежкой, с различными видами карманов в изделии, выполняют эскиз и описание внешнего вида модели.
Расчет конструктивных участков чертежей деталей изделия представляется в табличной форме с указанием определяемых отрезков (таблица 1).
На основании выполненных расчетов выполняются чертежи деталей трикотажных изделий в масштабе 1:4.

Далее прикладывается чертеж отложного воротника – 1 лист

Таблица 1 - Расчет конструктивных участков

№ п/п	Наименование участка	УсУсловное обозначение на чертеже	Расчетная формула	Расчет К конструктивного участка	Величи на, см
1	2	3	4	5	6
Построение отложного воротника, присоединяющегося к изделию на швейном Оборудовании
1	ДлДлина воротника	OA	Lс + Lи-0,5
2 2	ВеВеличина прогиба среза стойки	OB	1-2 см (I гр. ) 0-1см (11,111 Гр)
J 3	В Высота стойки	вв,	2-4 см
4 4	Ширина отлета	в,в₂	По модели
5 5	И Положение точки А2	ОА₂	0,6 OA
6 6	ПоПоложение точки А₃	АА₃	1-1,5 см
7	Положение точки В₃	ВВ₃	Lс
8	Положение точки А₄	А,А₄	По модели
Построение отложного воротника, присоединяющегося к изделию на кеттельной машине
9	Длина воротника	OA	L_с + Lи-0,5
10 10	ВеВеличина прогиба среза стойки	OB	0 0
11 11	Высота стойки	ВВ,	2 2-4 см
12	Ширина отлета	В,в₂	По По модели
13	ПоПоложение точки А₃	АА₃	0 0

14	Положение точки В₃	ВВ₃	Lc
15	Положение точки А₄	А]А₄	По модели
Построение линии горловины для цельнокроеной стойки
16	Положение точки А'	АА'	2-4 см
17	Положение точки А₂'	А₂А₂'	АА-1 см
18	Положение точки А₄'	а₄а₄'	АА' -1 см
19	Положение точки А₅'	А₅А₅'	АА-1 см
20	Положение точки А₂"	А₂'А₂''	1 см
21	Положение точки А₄"	А₄'А₄"	А₄А₄/2

Лабораторная работа 5. Разработка чертежей конструкции поясной одежды.

Цель работы. Освоение методики построения конструкции женских трикотажных

брюк.,

Содержание работы 1.. Выполнить эскизы и описание моделей брюк из трикотажных полотен.

1 / 21 2 > Следующая >>>

Соседние файлы в предмете [НЕСОРТИРОВАННОЕ]

#
20.04.2015156.16 Кб41Лабораторная работа по реологии.doc
#
01.03.202573.22 Кб0Лабораторная работа строки.doc
#
20.04.201532.77 Кб16Лабораторная работа Товароведение.doc
#
20.04.2015270.34 Кб41Лабораторная работа № 2..doc
#
01.05.2025192.51 Кб0лабораторные кондитерка.doc
#
01.04.2025594.94 Кб0лабораторные по конструированию.doc
#
26.11.2019394.75 Кб11лабораторные работы_Мелихова.doc
#
01.05.2025183.67 Кб0Лабораторный практикум по диагностике.docx
#
01.05.2025378.37 Кб0Лабораторный практикум по дисциплине КСЕ.doc
#
24.11.2019737.79 Кб10Лабораторный практикум по КСЕ.doc
#
20.04.2015708.1 Кб69лабораторный практикум торговое дело.doc
