Частина 2. Завдання на курсову роботу
ЗАВДАННЯ 1. Проектування електроприводу вантажопідйомного візку скіпового підйомника.
Вантажопідйомний візок, що має противагу, рухається по похилому рейковому шляху під кутом α до обрію за допомогою троса, перекинутого через барабан лебідки. Барабан приводиться в обертання електродвигуном через редуктор (рис. 1).
Рис. 2.1 - Кінематична схема скіпового підйомника
Візок працює в повторно - короткочасному режимі (S3). У цикл входять наступні операції (табл., ДОДАТОК 2):
а) завантаження візка протягом часу t01, s;
б) пуск, усталений рух, гальмування до повної зупинки при підйомі візка з номінальним вантажем ( відповідно час tп1, tу1, tг1, s);
в) розвантаження візка протягом часу t02, s;
г) те же, що і б), але при спуску порожнього візка (час tп2, tу2, tг2, s).
У періоди завантаження і розвантаження двигун відключений, а візок утримується механічним гальмом.
ЗАВДАННЯ 2. Проектування електроприводу вантажного візку зливковозу.
Вантажний візок пересувається по рейковому шляху. Обертання ведучої осі здійснюється від електродвигуна за допомогою редуктора (рис. 2.2). Візок працює в повторно-короткочасному режимі (S3).
Д
Dк
d
ц
P
Г
Д
P
K
Рис. 2.2 - Кінематична схема вантажного візка зливковому.
У цикл входять наступні операції (табл., ДОДОТОК 3):
а) завантаження візка протягом часу t01, s;
б) розгін візка, усталений рух, гальмування до повної зупинки (відповідно час tп1, tу1, tг1, s);
в) розвантаження візка протягом часу t02, s;
г) те ж, що і б), але при ході назад порожнього візка (відповідно час tп2, tу2, tг2, s);
У періоди завантаження і розвантаження двигун відключений, візок загальмований механічним гальмом.
ЗАВДАННЯ 3. Проектування електроприводу вантажопідйомної лебідки мостового крану.
Вантажопідйомна лебідка мостового крану приводиться до руху електродвигуном за допомогою редуктора (рис. 2.3).
Рис. 2.3 - Кінематична схема вантажопідйомної лебідки
Лебідка працює в повторно-короткочасному режимі (S3). У цикл входять наступні операції (табл., ДОДАТОК 4):
а) стропування вантажу протягом часу t01, s;
б) розгін вантажу, усталений рух, гальмування при підйомі (відповідно за час tп1, tу1, tг1, s);
в) горизонтальне переміщення вантажу протягом часу tгп1, s;
г) те ж, що і б), але при опусканні вантажу (відповідно за час tп2, tу2, tг2, s);
д) розвантаження протягом часу t02, s ;
е) розгін, сталий рух, гальмування при підйомі порожнього вантажозахватного пристрою за час tоп1, tоу1, tог1, s;
ж) горизонтальне переміщення порожнього вантажозахватного пристрою за час tгп2, s;
з) те ж, що і е), але при спуску порожнього вантажозахватного пристрою відповідно за час tоп2, tоу2, tог2, s.
При стропуванні вантажу трос має деякий провис (слабину). Тому процес розгону і, можливо частина сталого руху здійснюються вхолосту, а потім відбувається накид навантаження (підхоплення вантажу). Варіанти накиду навантаження в процесі пуску чи сталого руху узгоджуються з керівником.
ЗАВДАННЯ 4. Проектування електроприводу головного руху подовжньо – стругального верстату.
Стіл подовжньо - стругального верстата приводиться до руху електродвигуном через редуктор (рис. 2.4). Режим роботи – тривалий (S1).
Стіл
Р

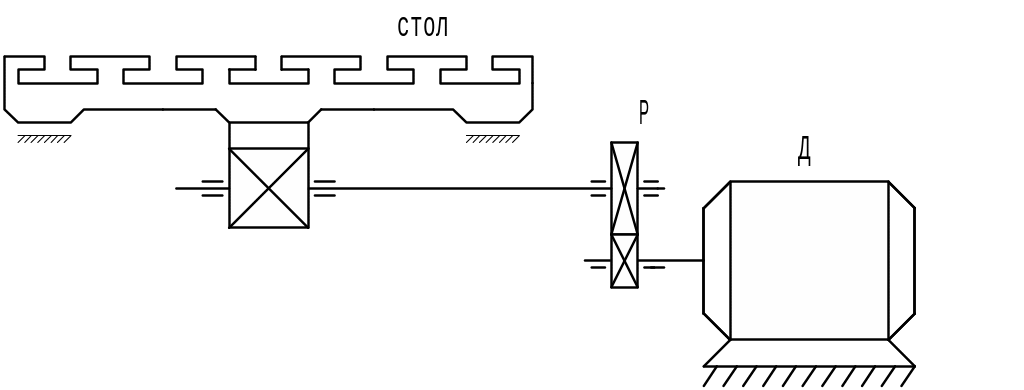

Рис. 2.4 - Кінематична схема механізму пересування столу
подовжньо - стругального верстата
У цикл роботи входять наступні операції (табл., ДОДАТОК 5):
а) пуск, усталений рух, гальмування на прямому ході (робочий хід) відповідно за час tр, tу, tг, s;
б) реверс із прямого ходу, усталений рух, гальмування на зворотному ході (холостій хід) відповідно за час tоп, tоу, tог, s.
Врізання різця в деталь і його вихід з деталі відбуваються при зниженій швидкості в сталому режимі або в процесі розгону (гальмування).
Режим, при якому різець врізається в деталь і виходить з деталі, задається керівником курсової роботи.
