13.2 Салыстырмалы фазо-манипуляцияланған сигналдар
Салыстырмалы фазо-манипуляцияланған сигналдар кері жұмыс кемшілігін толықтай жояды.
Бұл жағдайда таратылатын ақпарат әрбір таратылатын сигналдың фазаның абсолюттік мәнінде болмай, келесі және оған дейінгі сигналдың фаза айырмашылығымен анықталады. Бұл тарату жолының әдісі одақтық ғалым И.Г. Петровичпен (1954) ұсынылды. Оның мазмұны: «0»-ге тең әрбір ақпараттық символ өзгертілмей бұрынғы қалыппен жіберіледі, ал «1» символы бұрынғы қалыптан қарама-қарсы бағытқа өзгереді.
СФМ(ОФМ) сигналдар жүйесін фазалық манипуляция мен кодтау деп түсінуге болады. Басқаша айтқанда, бастапқы кезеңде uk = (0,1),k = 1,2,.. символдарды қайтадан кодтау арқылы жүзеге асырылады.
Сонда ak сигналы ешқандай ақпаратты тасымалдамайды, тек қана қайта кодтаудың басталуын ұйымдастырады. Бұл операциядан кейін қарапайым ФМ жүзеге асады. Басқарушының (манипуляциялау) орнында ak - (0,1), k = О,1... символдарың қайта реттілік қайта кодтауы қолданылады.
Белгілі ОФМ сигналдардың қабылдағышы ФМ-ның ұтымды когорентті қабылдағышына сәйкес келеді. Шындығына келсек негізгі айырмашылықтың бірі жібірілген сигналды тасымалдау үшін белгілі шешім қабылдаудың алдында қабылдайтын тізбегінің кері кодтау процессын орындаймыз:
+ - таңбалары 2 модуль бойынша қосындысына сәйкес келеді.

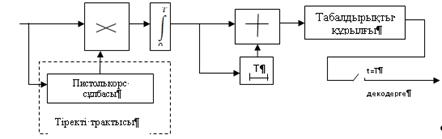

Бұл операция сигналдың элементінің ұзақтылығына тең Г уақыт аралығындағы ұсталған посылканы қабылдайтын кернеуімен және оның алдындағы кернеуімен салыстыра отырып жүзеге асырылады. Сигналдардың полярлығы сәйкес келсе «О» жіберуге шешім қабылданады, керісінше «1» символы тіркеледі. Мұндай қабылдау түрі полярлықты салыстыру әдісі деп аталады. 13.3 - суретінде құрылғының сұлбасы көрсетілген.
Пистолькорс сұлбасы бойынша әдетте тіректі тракт жиілікті бөлу, екі есе көбейту және сүзгіден өткізуді орындайды. Осы жағдайда ФМ-ге қарағанда фазалық секіріс қауыпты емес себебі тек бір элемент ғана тіркеледі, ал баскалар дұрыс қабылданады, егер шарт бойынша каналда кедергілер болмаса.
Аддитивті ақ шу кезіндегі когорентті қабылдағыштағы ОФМ сигналдардың бөгеулікке шыдымдылығының потенциалын бағалайық. Егер k дұрыс емес, ал (k-1) дұрыс немесе керісінше қабылданса бұл қабылдау кезіндегі қателікке алып келеді. Қарастырылған жағдайда қателік тәуелсіз пайда болғандықтан оқиғалардың үйлесу ықтималдылығы рфм(1-рфм) тең бұл жерде рфм - ФМ сигналдың қате қабылдау ықтималдылығы. ОФМ сигналдың қате қабылдау ықтималдылығы келесі түрде жазылады:
14 Дәріс. Көпарналы байланыс
Лекцияның мақсаты: көпарналы байланыс жүйесімен танысу.
Мазмұны:
а) көпарналы байланыс;
б) сигналдардың фазалық, жиіліктік, уақыттық бөлінуінің әдістері.
14.1 Көпарналы байланыс
Байланыс арнасының қымбат бағада болуы, қазіргі уақытта жаңа жүйелер мен әдістерді іздеуге әкеліп отыр. Олар бізге бір байланыс арнасы арқылы көптеген хабарларды жіберуге мүмкіндік береді, басқаша айтқанда арнаны дүркін-дүркін пайдалана аламыз. Осындай байланыс жүйелерін көпарналы деп атаймыз. Байланыс осы жүйелер арқылы іске асады. Қазіргі кезде барлық байланыс жүйелер көпарналы болып келеді.

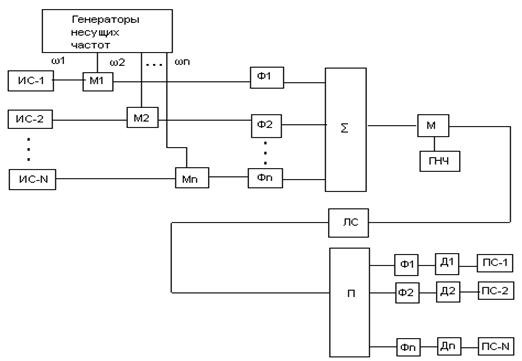

14.1. суретінде арнаның жиіліктік бөлінуі кезіндегі қарапайым көпарналы байланыс жүйесінің функционалды сұлбасы көрсетілген.
