2.2 Расчет однофазных электрических нагрузок

Рассчитаем однофазные нагрузки для сварочного отделения. Определим нагрузки СЩ-5. На линейное напряжение включены электроприемники, показанные в таблице B.

Произведем распределение по фазам потребителей:

Фазы bc: машина электрическая шовная (46), машина электросварочная точечная (47).

Фазы ac: машина электрическая шовная (46), машина электросварочная точечная (47).

Фаза ab: машина электросварочная стыковая (48).

Т.е. они будут соединены следующим образом, показанным на рисунке 1:

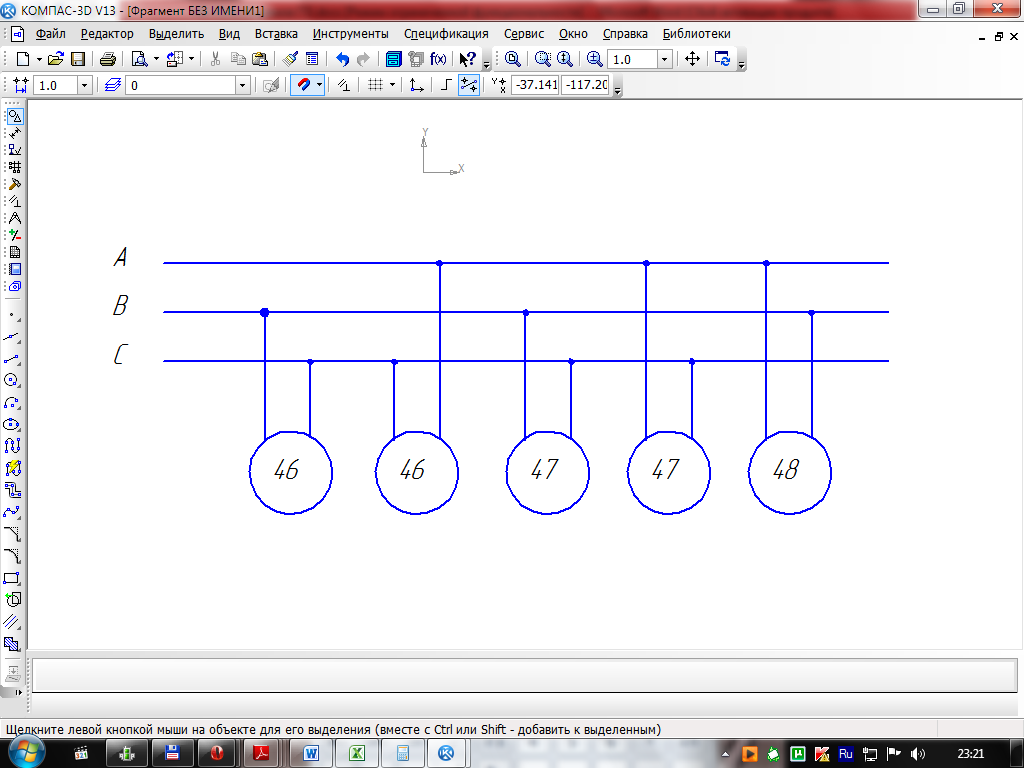

Рисунок 1 - Подключение однофазных электроприемников СЩ-5

По данным cos, находим коэффициенты приведения к фазам, например для машины электрической шовной (46) при cos=0,7 коэффициенты приведения активной и реактивной мощности к фазам b и c при подключении ее к фазам bc, будут равны: b: p=0,8, q=0,22, c: p=0,22, q=0,8. Также приведем к ПВ=0,4. Т.е. распределение мощностей будет выглядеть следующим образом:

кВт

кВт

кВАр

кВАр

Неравномерность загрузки фаз определяется:

Т.к. присутствует несинхронность в фазах, для расчета трехфазных нагрузок принимаем утроенную величину максимально загруженной фазы.

Результаты расчетов всех однофазных нагрузок сводятся в таблицу B.

2.3Расчет электрических нагрузок цеха

Расчет ведется по форме Ф636-92 с учетом ряда особенностей.

Все электроприемники группируем по характерным категориям независимо от их мощности.

Определим количество электроприемников каждой характерной группы.

Определим мощность наименьшего и наибольшего по мощности электроприемника в группе.

Значения Kи и cosопределим по справочным данным в общем для группы виде.

Определим для каждой группы значение Pсм и Qсм ,значение nP²н не вычисляем.

Эффективное число электроприемников определим по упрощенному выражению

(2.3.1)

где Pн.макс – мощность наиболее мощного электроприемника в группе кВт.

Определим групповой коэффициент использования:

По РТМ находим коэффициент расчетной нагрузки -Kр, в зависимости от Kи и nэ.

Определяем Pр, Qр, Sр, и Iр аналогично расчету нагрузки трехфазных электроприемников.

Расчет нагрузки силовых электроприемников цеха приведен в таблице C.

2.4 Расчет электрической нагрузки освещения

Рассчитаем по удельной мощности осветительную установку для завода на примере демонтажного отделения. Размеры помещения: AxB = 14,5х11,5 м. Освещение выполняется газоразрядными лампами типа ЛБ. Принимаем значение удельной мощности P_уд = 10,2 Вт/м², минимальная освещенность Е_мин=300 лк, коэффициент запаса kз=1,5. Т.е расчетная активная мощность будет равна:

(2.10)

Принимаем лампы типа ЛБ, tgφ=0,33.

Определим расчетную реактивную нагрузку:

(2.11)

Для данного типа ламп выбираем светильники прямого света с защитным углом 15º типа ЛСП44. Выбор обусловлен высоким КПД=80%, и эффективной защищенностью от пыли и влаги.

Площадь помещения душа мужского, освещаемого люминесцентными лампами составляет:

(2.12)

Принимаем Р_уд=4,425 Вт/м² для бытовых помещений. Определим расчетную активную мощность:

Принимаем лампы типа ЛБ: tgφ=0,33.

Определим расчетную реактивную нагрузку:

.

Выбираем светильники типа ЛСП02 , предназначенные для работы в нормальной среде. Расчеты для всех остальных помещений и суммарная мощность осветительной установки представлены в таблице в приложении D.

Полная расчетная мощность осветительной установки:

.
