5.5 Создание поверхности вращением линии вокруг оси
Создать ключевые точки с координатами:
x
y
z
1
-5
0
0
2
10
0
0
3
-5
2
0
4
-2
2
0
5
2
1
0
6
6
3
0
7
8
4
0
8
10
4.5
0
Создать прямые линии между ключевыми точками KP3…KP4 и KP4…KP5.
Создать сплайн по точкам KP5…KP8.
Вывести на экран номера линий:
UM → PlotCtrls → Numbering → LINE → ON → OK;
UM → Plot → LINE .
Выполнить сопряжение линий:
PrPr → Create → Line Fillet;
Выбрать курсором линии L2 и L3;
Нажать ОК.
Ввести величину радиуса сопряжения RAD = 5.
Нажать ОК.
UM → Plot → Replot.

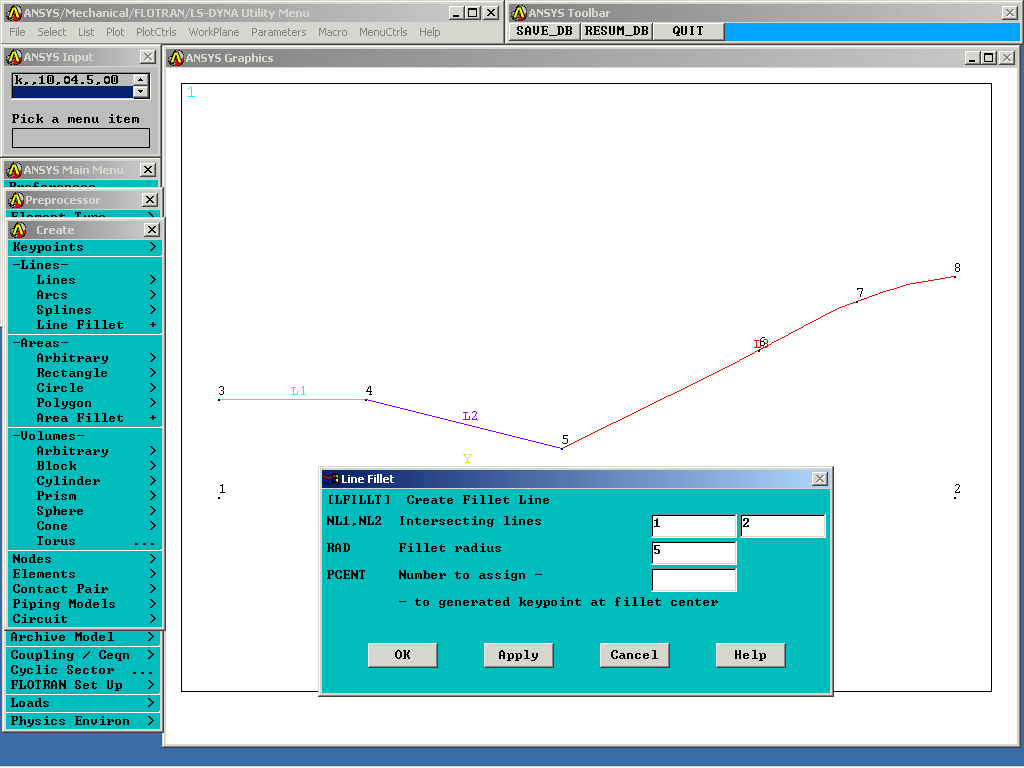

Рис. 5.6. Построение скруглений
6) Создать поверхность вращением линий:
PrPr → Modeling → Operate → Extrude → Lines → About Axis.
Нажать Pick All.
Выбрать точки KP1 и KP2, определяющие ось вращения.
Нажать ОК.
Задать ARC=360.
Нажать ОК.

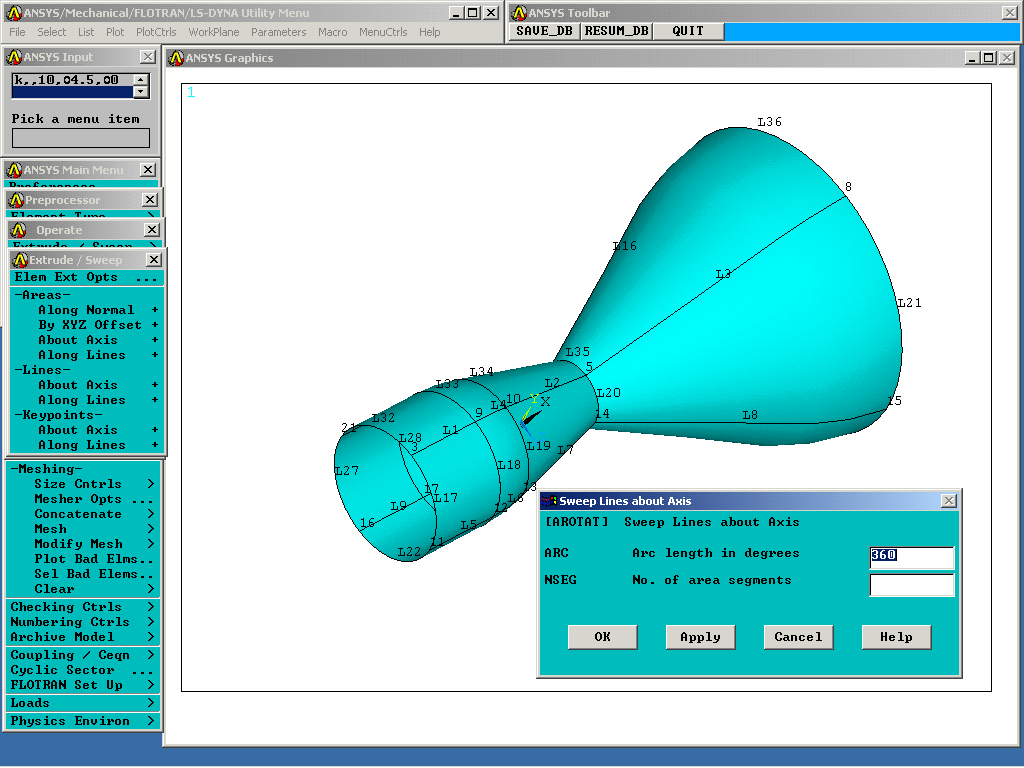

Рис 5.7. Поверхность вращения
7) Уничтожить все данные об объекте.
5.6 Создание поверхности в виде сегмента круга или кольца
1) PrPr → Modeling → Create → Areas → Circle → Partial Annulus.
2) Ввести координаты центра круга: wpx = 1; wpy = 1.
3) Ввести внутренний радиус сегмента Rad – 1 = 1(Для создания сегмента круга необходимо задавать Rad – 1 = 0).
4) Ввести угол, под которым расположен относительно оси х радиус, определяющий правую границу сегмента: Theta –1 = 45.
5) Ввести наружный радиус сегмента: Rad – 2 = 2.
6) Ввести угол, под которым расположен относительно оси х радиус, определяющий левую границу сегмента: Theta –2 = 180.
7) Нажать ОК.
8) Уничтожить все данные об объекте.
5.7 Создание поверхности в виде круга или кольца
1) PrPr → Modeling → Create → Areas → Circle → Partial Annulus.
2) Задать координаты центра круга: wpx = 1; wpy =1.
3) Задать внутренний радиус круга Rad – 1 = 0.
4) Задать внешний радиус круга Rad – 2 = 2.
5) Нажать ОК.
6) Уничтожить все данные об объекте.
6 Построение сетки оболочечных конечных элементов
6.1 Выбрать тип конечного элемента:
1) PrPr → Element type → Add/Edit/Delete → Add;
2) Выбрать в левом окне Shell;
3) Выбрать в правом окне Elastic 4 node 181;
4) Нажать ОК;
5) Нажать Close.
6.2 Задать свойства материалов и толщину элемента:
1) PrPr → Material Props → Material Models. Для стали: Е=2·1011 (Па); плотность 7800 (кг/м3); коэффициент Пуассона 0,3
2) PrPr → Sections → Shell → Lay-up → Add/Edit. Задать: Thickness = 0,002 (м)
3) Нажать ОК;
6.3 Построить поверхность в виде прямоугольника:
1) PrPr → Modeling → Create → Areas → Rectangle → By Dimensions;
2) Задать: х1=-2(м); х2=2(м); у1=-1(м); у2=1(м);
3) Нажать ОК.
6.4 Построить круг радиуса R=0.5м с центром, расположенным в точке с координатами: х=0; у=0:
1) PrPr → Modeling → Create → Areas → Circle → Solid Circle;
2) Вычесть поверхность А2 из поверхности А1 операцией Subtract. PrPr → Modeling → Operate → Booleans → Subtract → Areas/
