Лабораторная работа №1

Исследование нелинейного полупроводникового резистора.

Цель работы: ознакомление с характеристиками и параметрами нелинейного полупроводникового резистора.

Схема лабораторной установки:

Ход работы:

  1. Снятие вольтамперной характеристики резистора I=f (U):

  • переключатель В поставить в положение 1.

  • включить источник питания ИП

  • изменять входное напряжение от 0 до 220 В.

  1. Определение основных параметров резистора

Построить график зависимости I = f(U)

  • найти Rст для трех точек (А, Б, В)

  • динамическое сопротивление Rд определяется по tg угла наклона касательной к этой точке

  • по найденным в каждой точке значениям Rcт и Rд определить коэффициент нелинейности β

Таблица 1

Переключ. В в полож. 1 (+)

U, В

I, мА

Переключ. В в полож. 2(-)

U, В

I, мА

Таблица 2

точка параметры

Rст , Ом

Rд , Ом

β

А

Б

В

;

; ;

Лабораторная работа №2

Снятие характеристик и определение параметров транзистора по схеме с общим эмиттером.

Цель работы: изучение особенностей работы транзистора по схеме с общим эмиттером (снятие входной и выходной характеристик), определение коэффициента усиления по току β и входного сопротивления Rвх.

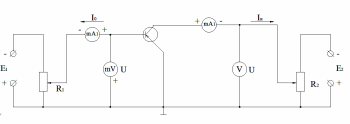

Рис. 1 Схема лабораторной установки.

Выполнение работы:

  1. Сборка и опробование схемы.

  2. Снятие входных статических характеристик транзистора Iб = f (Uбэ) при Uкэ = const.

  3. Снятие выходных статических характеристик транзистора Iк = fi (Uкэ) при Iбэ = const.

  4. Построение статических характеристик транзистора.

  5. Определение коэффициента усиления по току β = Iк/Iб и входного сопротивления транзистора Rвх = Uбэ/Iб.

Таблица 1

Транзистор типа П-214

Uкэ = 0 В

Uкэ= 5 В

Uкэ’’ = 10 В

Uкэ’’’ = 15 В

Uбэ , мВ

Iб , мкА

Uбэ , мВ

Iб , мкА

Uбэ , мВ

Iб , мкА

Uбэ , мВ

Iб , мкА

Таблица 2

Iб = 0 мА

Iб = 40 мА

Iб’’ = 80 мА

Iб’’’ = 120 мА

Uкэ , В

Iк , мА

Uкэ , В

Iк , мА

Uкэ , В

Iк , мА

Uкэ , В

Iк , мА
