1. Устройство и принцип действия парокомпрессионной холодильной машины. Холодильные агенты и холодоносители. Факторы, влияющие на холодопроизводительность чиллера.
Принципиальная схема холод.машины. а) с промежуточным холодоносителем, б) непосредственного испарения. 1 – компрессор, 2 – испаритель, 3- конденсатор, 4- терморегулирующий вентиль(ТРВ) , 5 – воздухоохладитель, 6- циркуляционный насос.
П
ринцип:
В испарителе хладагент кипит при т-ре
испарения, отнимая теплоту от охлаждаемой
среды (вода, низкозамерзающая ж-ть или
в-х). Копрессор отсасывает из испарителя
пары хладагента, сжимает их. Т-ра паров
при этом повышается. При повышенном
давлении и температуре пары хладагента
поступают в конденсатор, где отдают
теплоту конденсации охлаждающей среде
(вода или в-х). Жидкий хладагент из
конденсатора через ТРВ, в котором
происходит понижение давления хладагента
до давления испарения снова поступает
в испаритель.
Холодильный агент (ХА): -это рабочее вещ-во паровых холод. машин, кот. вследствие кипения при низких т-рах отводят теплоту от охлаждаемой среды и передают ее в процессе последющей конденсации паров охлаждающей среде при сравнительно высоких т-рах. Требования, предъявляемые к ХА: 1.Низкая т-ра кипения при давлении выше атмосферного. 2.Достаточно большая теплота парообразования. 3.Малая теплоемкость жидкости. 4.Нетоксичность и озонобезопасность. Фреоны – органические в-ва. Ранее использовались R12 и R22. Сейчас R134, R407, R410 и реже R717. В абсорбционных и пароэжекторных холод.машинах в кач-ве ХА исп-ся вода.
Холодоноситель (ХН): - это вещ-во, предназначенное для передачи холода от холод.машины к конд-ру.
●Вода
с т-рой
●При более глубоком охлаждении в-ха исп-ют низкозамерзающие жидкости:
1) Ранее: растворы солей - рассолы NaCl, CaCl2. –агрессивны к трубам.
2) Водные растворы двухатомных спиртов: этилен-, и пропиленгликоль. Их хар-ки:
,
плотность и вязкость выше чем у воды –
это необходимо учитывать при проектировании
системы. Рекомендуется разбавлять
гликоль дистиллированной водой, что
существенно продлевает срок службы.
●Также есть Экосол-40 (полностью не исследован) и Норд-2 (дорогой, но предотвращает коррозию).
Факторы.
Стандартные условия, на которые рассчитан
чиллер:
;
;
. При ↑
(т-ра в-ха охлажд конденсатор) ↓
(холодопроизв чиллера)
При ↓ ↑ .
При ↑
(т-ра жидк на вых изконденсатора с 7до
10
)
↑
При ↓ (с 7 до 5 ) ↓
2.Классификация скв (Систем кондиционирования воздуха).
I.По назначению:
1. Технологические 2.Технологически-комфортные 3.Комфортные. 1.Технологичекие – обеспечивают и поддерживают параметры воздушной среды наиболее приятные для технологического процесса. tв=5-8⁰С, φ=75-80% - поддерживается для оптимального производственного процесса, люди находятся там кратковременно. 2.Технологически-комфортные – обеспечивают параметры воздушной среды благоприятные для технологического процесса и достаточно комфортные для обслуживающего персонала. 3.Комфортные – применяются в жилых общественных и промышленных зданиях для обеспечения оптимальных условий для находящихся в помещении людей.
II. По характеру связи с обслуживаемым помещением:
1
.Центральные
системы кондиционирования воздуха(СКВ)–
характеризуются расположением установок
кондиционирования воздуха (УКВ) ) в
удалении от обсл. объектов и наличием
приточных воздуховодов значительной
протяженности. Для помещений большого
объёма. 2.Местные
СКВ – характеризуются расположением
УКВ в самом обслуживаемом помещении
или непосредственной близости от него.
Применяются для небольших помещений с
различным температурно-влажностным

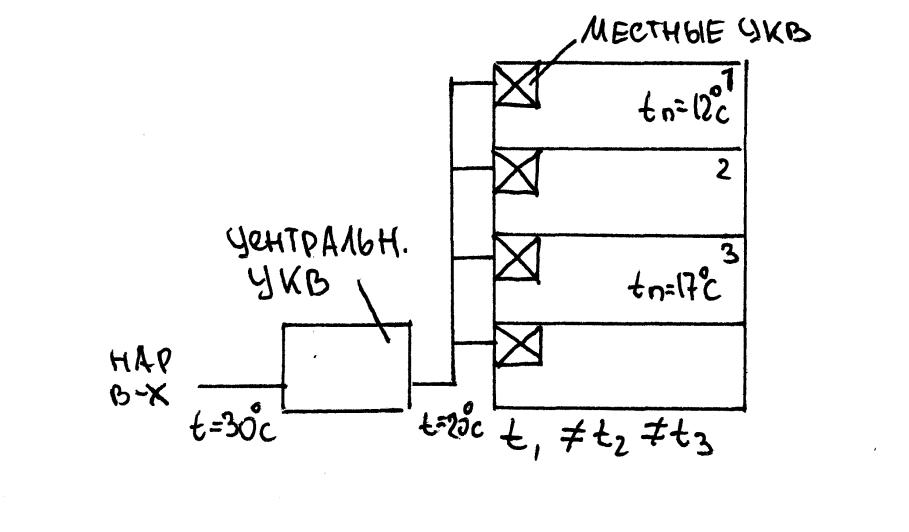

режимом. 3.Комбинированые
(рис) –> Характеризуются одновременным
наличием элементов центральных и
местных систем. Используются для больших
зданий с большим числом помещений с
различным температурно-влажностным
режимом.
III.По способу снабжения холодом:
1
.Автономные
– каждый кондиционер имеет свою
встроенную систему холодоснабжения

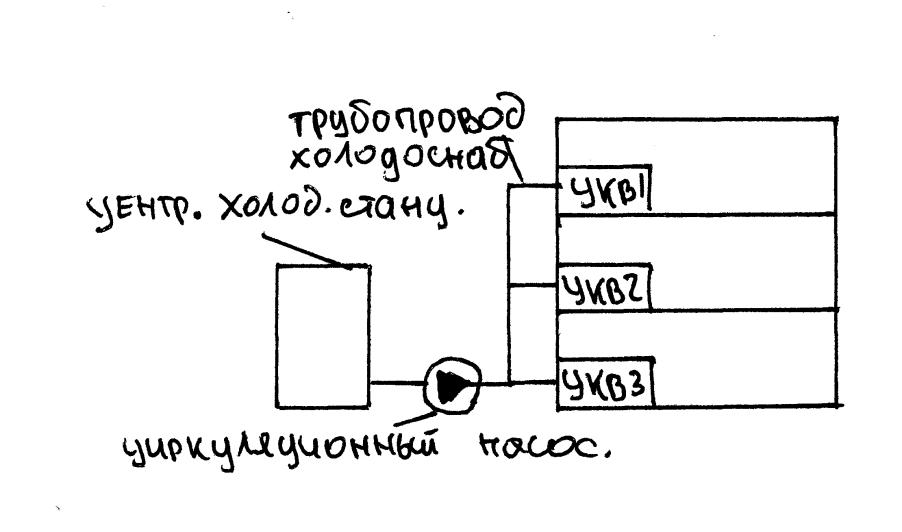

(кондиционеры доводчики).2.Неавтономные
(рис)↓ характеризуются наличием
центральных холодильных станций
(чиллер).
3

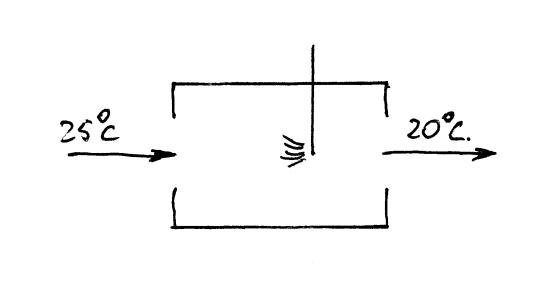

.Испарительные
– используют эффект испарения воды
для охлаждения приточного воздуха
(камера орошения).
IV. По схеме обработки воздуха:
1.Прямоточные – обрабатывается только наружный воздух. 2.Рецеркуляционные- обрабатывается только внутренний (рецеркуляционный) воздух. 3.С частичной рецеркуляцией – обрабатывается частично прямоточный и рецикуляционный воздух.
В медицинских учреждениях используются только прямоточный системы. А в других учреждениях наиболее распространены системы с частичной рециркуляцией.
V. По величине давления развиваемого вентилятором:
1. Низкого давления Pв<=1000Па 2. Среднего 1000Па< Pв<=3000Па 3.Высокого Pв>3000Па
VI. По периоду действия:
1.Круглогодичные – обеспечивают параметры воздушной среды в тёплый, холодный период, и в переходные условия. 2. Сезонные – обеспечивают заданный режим либо в холодный период (нагревательно-увлажнительные), либо в тёплый (охладительно-осушительные).
VII. По обеспечению заданных внутренних условий:
1.Полного кондиционирования – обеспечивают строгое поддержание оптимальных значений температуры и влажности в течении года. Как правило связаны с искусственным источником холода. 2.Неполного кондиционирования – обеспечивают допустимые параметры лишь в тёплый период года.
