7. Воздушные завесы. Область применения. Устройство.
В ХПГ и ПУ через открытые проёмы, ворота, двери поступает холодный воздух, это выхолаживает помещение, неблагоприятно воздействует на условия труда и людей.
Проникновение: гравитационное (тепловое),ветровое давление (инфильтрация),дисбаланс механической вентиляции.
Воздушные завесы предназначены для заслона в виде плоского воздушного потока нагретого воздуха, подаваемого параллельно или под углом к плоскости проёма.
СНиП оговаривает условия установки: 1) у постоянно открытых проёмов или, которые открывают периодически на более чем 40мин в смену, или более 5 раз в смену при tнар<-15°С. 2) у наружных дверей вестибюлей общественных, административно-бытовых зданий 3) у наружных дверей техпроёмов ворот помещений с мокрым режимом 4) по обоснованию у внутренних дверей для предотвращения перетекания воздуха м/у помещениями. 5) по обоснованию у наружных дверей вестибюлей, граничащих с кондиционируемыми помещениями без тамбура 6) по обоснованию у ворот, дверей помещений, обслуживаемых сис. кондиционирования воздуха или по заданию проектирования.
КЛАССИФИКАЦИЯ ЗАВЕС.
по наличию нагрева: 1) без нагрева «ВЗ» 2) с нагревом «ВЗТ»
по принципу действия: 1)Шиберного типа. Происходит частичное перекрытие проёма воздушной струёй, что сокращает расход врывающегося воздуха, при этом снижается коэф. расхода проёма, а в помещение поступает смесь нагретого и холодного воздуха, температура смеси нормируется:
;
;
=>
;
- коэф. Расхода
2) Смешивающего типа: не создают дополнительного сопротивления на пути врывающегося воздуха. Они осуществляют эффективное смешивание нагретого воздуха с холодным в пределах тамбура.
по времени действия: 1) Постоянные – устанавливаются у постоянно открытых проёмов
2) Периодические – при условиях СНиП.
п
о
расположению воздухораспределителя:

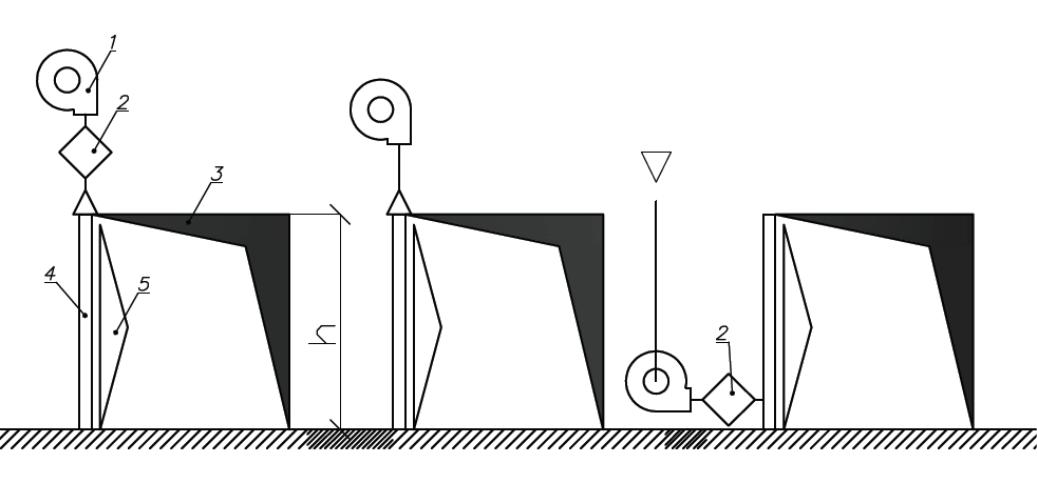

1) вертикальные
(боковые) бывают одно- или двухсторонние.
2)
горизонтальные
1-вентилятор 2-калорифер 3-дверной проём 4-воздухораспределительный короб 5-поток воздуха

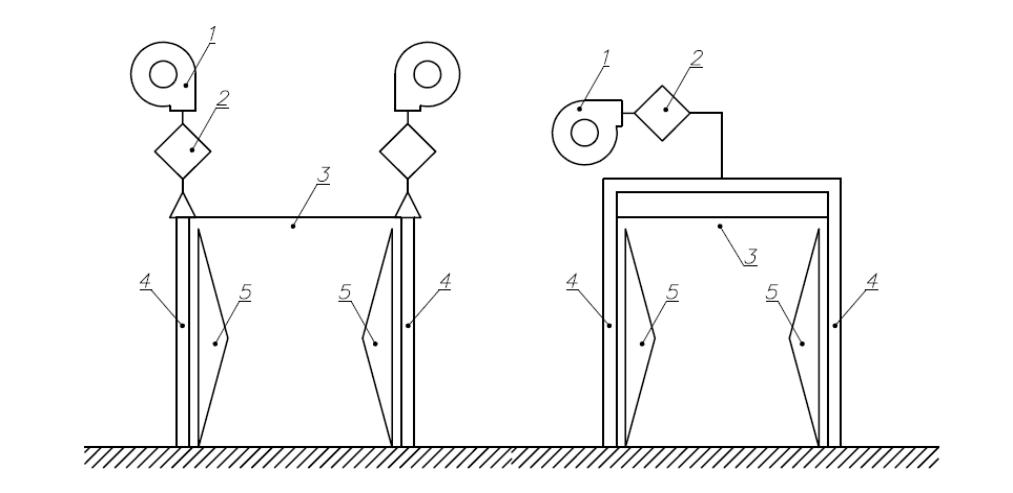

Двухсторонние боковые завесы.

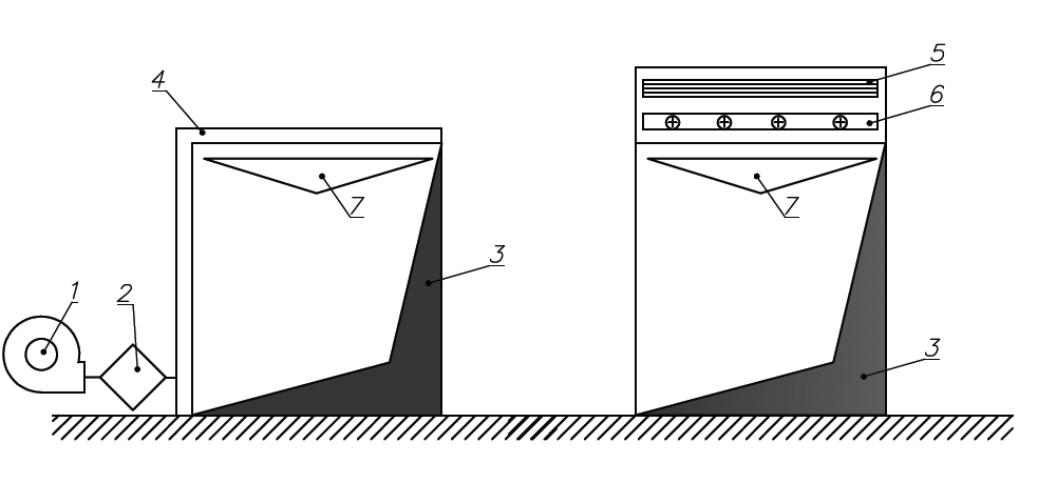

Г
оризонтальные
завесы с верхней раздачей
5
-диаметральный
вентилятор
2
,6-
калорифер

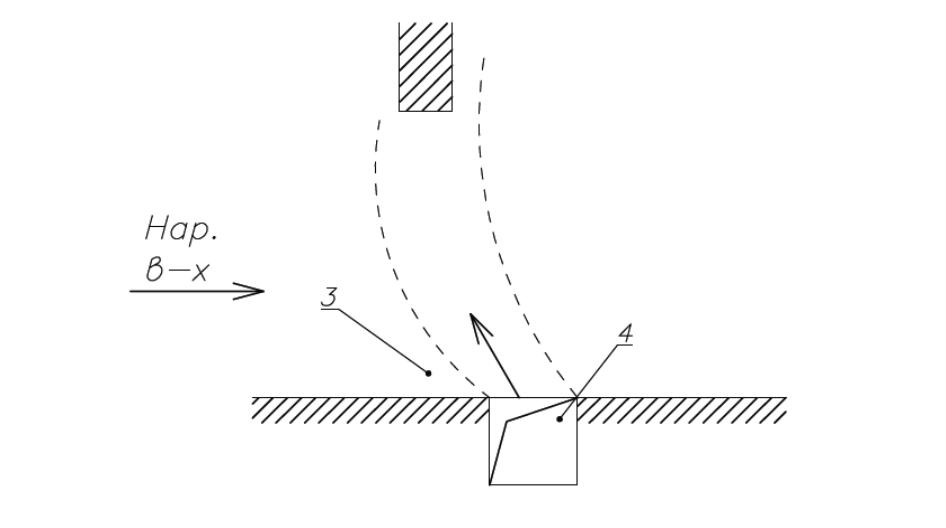

Горизонтальные завесы с нижней раздачей
ТРЕБОВАНИЯ К ЗАВЕСАМ.
В
оздухораздаточный короб – воздуховод с щелью по всей высоте. Что бы воздух по всей высоте выходил с одинаковой скоростью – уменьшают сечение.

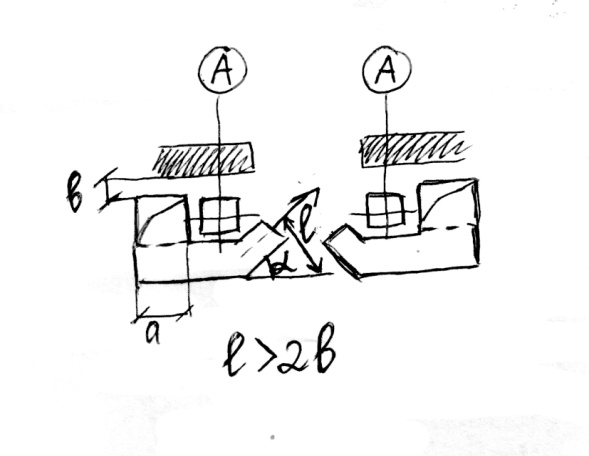

δ
– расстояние от короба до проёма(как можно ближе)
Е
сли есть колонна. Поток должен быть ламинарным – без завихрений.
Чтобы воздух выходил равномерно по всей длине коллектора, площадь щели должна быть в 4 раза меньше площади поперечного сечения всего коллектора.
Требования к смеси воздуха создаваемой завесами смешивающего типа: 1. Температура воздуха должна быть не менее 12°С при лёгкой и средней тяжести работ, а так же у дверей в гражданских зданиях. 2.Температура смеси должна быть не менее 5°С при тяжёлой работе и отсутствии рабочих мест на расстоянии не менее 6м от ворот. 3. Температура воздуха выходящей из завесы не больше 70°С – для ворот и проёмов 50°С – для дверей. 4.Скорость выпуска воздуха из воздухораспределительного короба не более 25 м/с для ворот и проёмов, не более 8 м/с для дверей!
