5.Конструкции фильтров для очистки приточного воздуха.

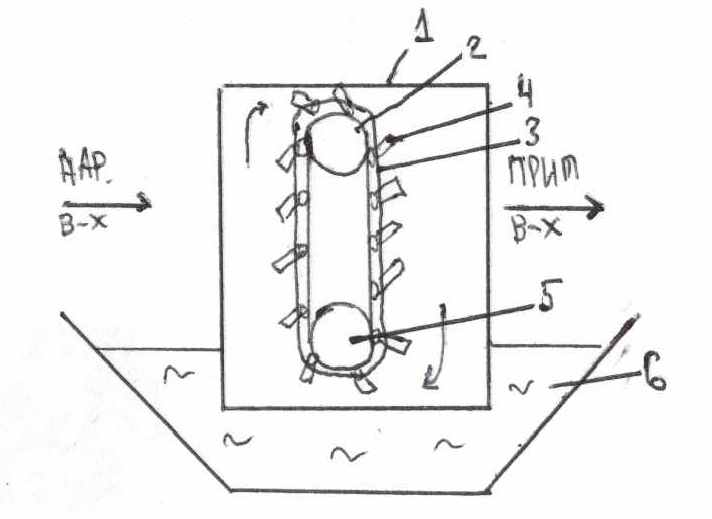

Конструкция масляных самоочищающихся фильтров для очистки приточного воздуха.

Назначение – очистка воздуха от вредных веществ.

Производительность 20-120 тысяч м3/ч. 1-корпус, 2-приводное колесо, 3-цепь, 4-рамка с сеткой, 5-ведомое колесо, 6-масляная ванна.

Достоинства:

1. Фильтр легко регенерируется.

2. Фильтр самоочищающийся.

3. Фильтр имеет постоянную аэродинамическую характеристику.

Недостатки:

1. Требует периодической замены масла.

2. При больших скоростях воздуха возможен унос капель масла в воздуховоды.

3. Сложность конструкции, громозкий

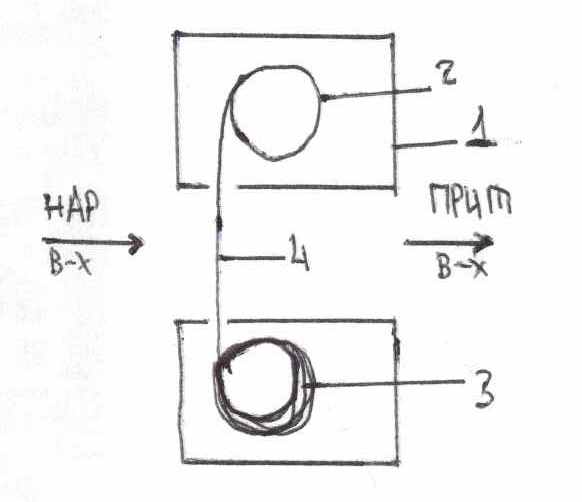

Конструкция рулонных фильтров для очистки приточного воздуха.

При достижении определенного давления ∆Р, ткань прокручивается. ∆Р = 140-300 Па. Производительность 10-120 тысяч м3/ч. 1-корпус, 2-верхний ведущий барабан, 3-ведомый барабан с рулоном фильтровальной ткани, 4-фильтрующая ткань.

Достоинства:

1. У волокнистых фильтров очень высокая степень очистки минимум 99%.

2. Фильтры обеспечивают улавливание по всей глубине слоя.

Недостатки:

1. Не подлежат регенерации

2. Непостоянная аэродинамическая характеристика

Конструкция ячейковых фильтров для очистки приточного воздуха.

В рамку вставляется фильтр, заполнитель – пенополиуретан или винипласт. Регенерация фильтра происходит путем встряхивания.

Достоинства:

1. Простота конструкции

2. Возможность регенерации путём встряхивания, существует автоматическое механическое встряхивание ячейкового фильтра.

Недостатки:

1. Ограниченный срок службы из за быстрого засорения.

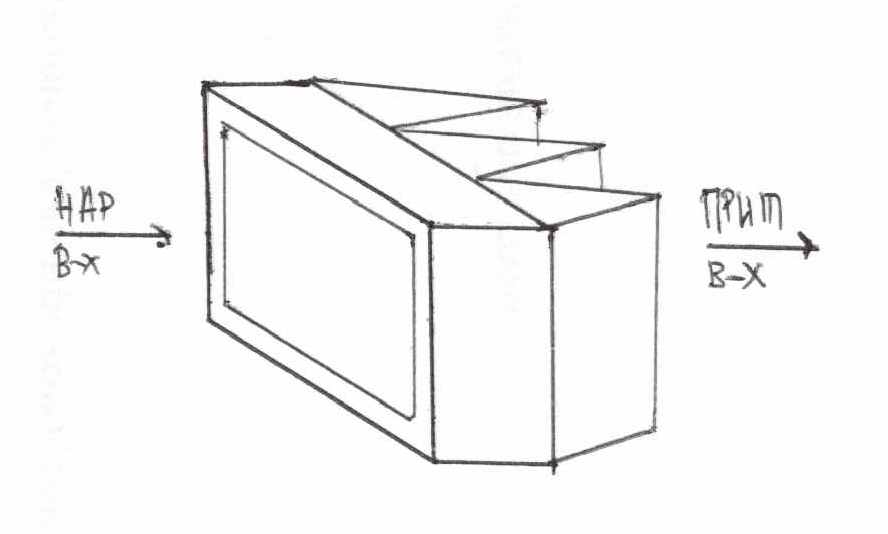

Конструкция карманных фильтров для очистки приточного воздуха.

Карманы из стекловолокна, регенерация путем встряхивания.

Достоинства:

1. Большая площадь фильтровальной поверхности

2. Большая пылеёмкость

3. Повышенный срок службы

Недостатки

1. В основном предназначены для грубой очистки воздуха

2. Ограниченный срок службы.

3. Большие габариты

6.Аэрация. Назначение. Конструкции аэрационных устройств. Организация аэрации в разные периоды года.

Аэрация- организованная, регулируемая естественная вентиляция помещений со значительными теплоизбытками (>23 Вт/м3). При аэрации осуществляется воздухообмен под действием теплового (гравитац) давления. Воздух поступает без очистки →содержание вредностей в воздухе не должно превышать 0,3ПДК. Аэрацию применяют, когда она обеспечивает нормируемые условия воздушной среды в РЗ (t,v) и допустима по техусловиям.

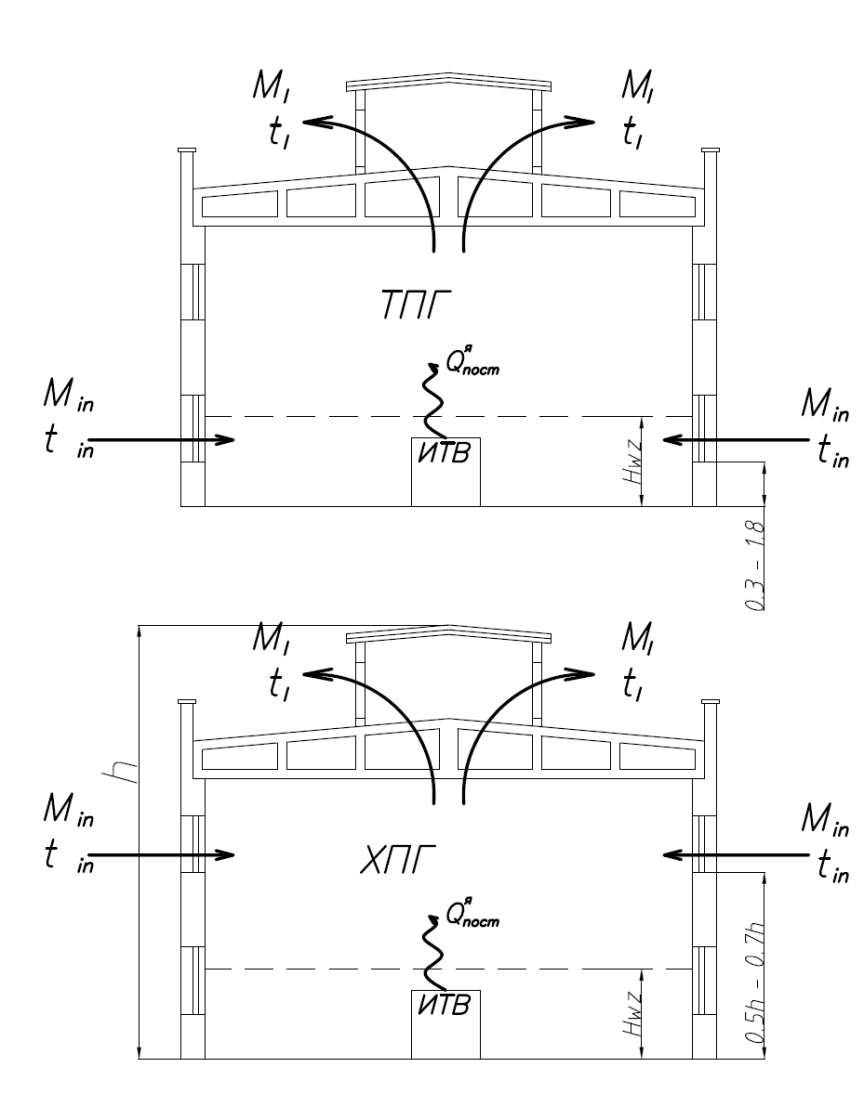

Организация аэрации в разные периоды года:

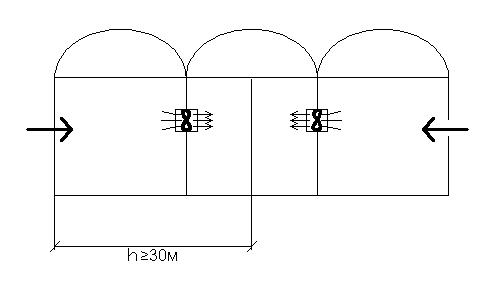

В ТПГ поступление воздуха предусматривается прямо в РЗ через проёмы на уровне 0,3-1,8м от пола до низа проёма.В ХПГ и ПУ воздух подается на высоте 0,5-0,7h, но не менее 4м от пола. h – высота от пола до карниза. Глубина зоны действия аэрации не более 30м. Нужно применять струйные вентиляторы или механическую вентиляцию центральной зоны (рис.2)

К онструктивное оформление аэрационных проёмов:

Для притока воздуха в ТПГ обычно используют нижнею часть оконных проемов снабженных верхними подвесными створками которые открываются внутрь на угол 45⁰ и удерживаются в положение зубчатыми рейками.

В ХПГ приточный воздух поступает через специальные проемы, которые расположенные на какой то высоте, снабженные нижнеподвесными створками открывающимися на угол до 30⁰.

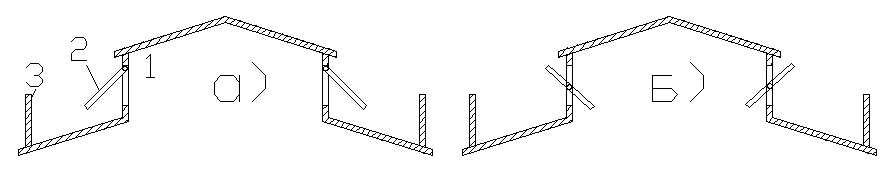

Вытяжные проемы фонарей оснащают верхнеподвесными или среденеподвесными створками. а) верхнеподвесные створки: б) среднеподвесные створки.

1 -светоаэрационный фонарь. 2-створки в проемах фонаря. 3-ветроотбойные щиты.

Створки крепятся с помощью шарниров.

Для предотвращения задувания фонарей их снабжают ветроотбойными щитами. При обдувании таких щитов проявляется эффект эжекции и усиливается естесств тяга.
