4. Системы канальной вентиляции с механическим и естественным побуждением. Основные элементы.

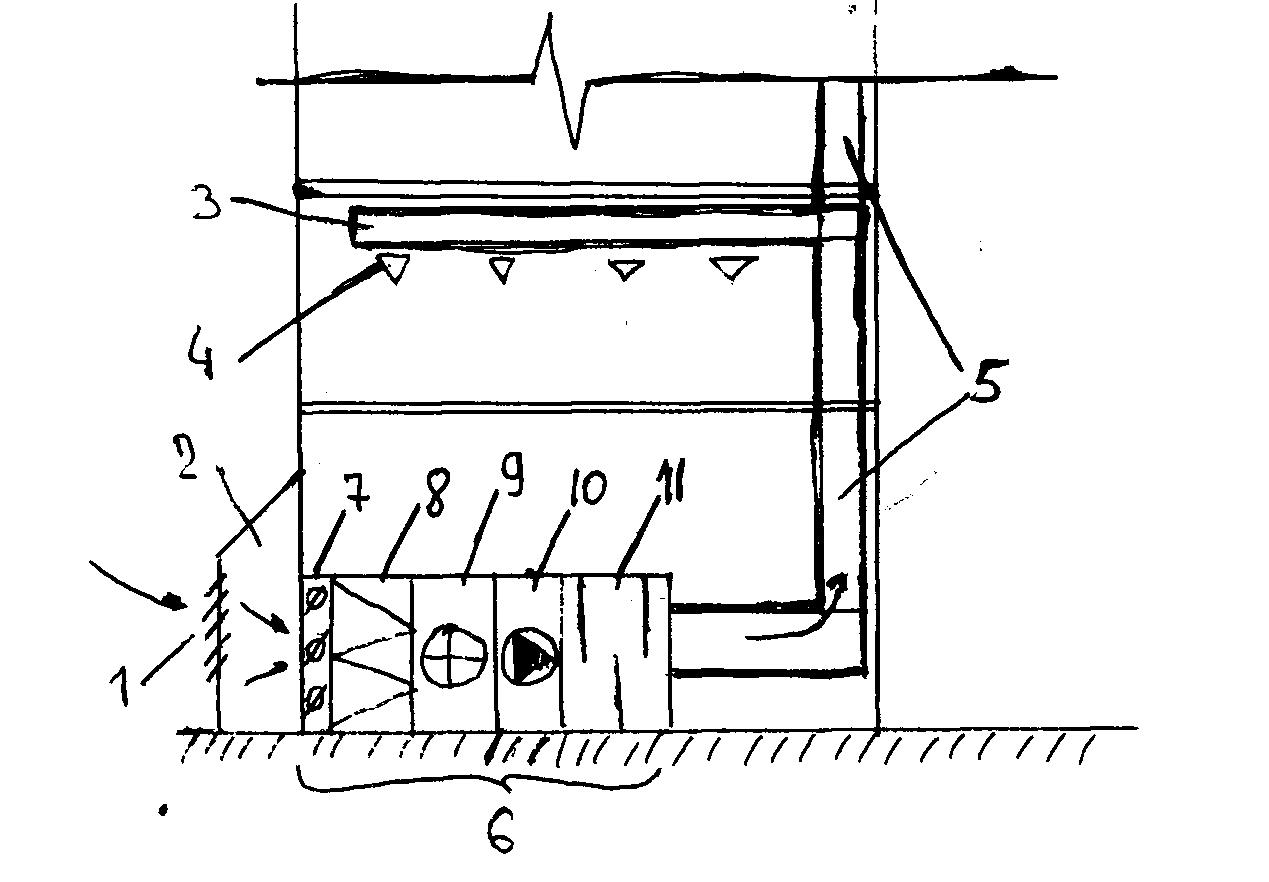

Приточная общеобменная канальная система вентиляции с механическим побуждением (ОПМК) назначение конструктивных элементов.
1
)-
Жалюзийная решётка (забор воздуха, в
редких случаях выброс, предохраняет от
попадания нежелательных предметов в
приточную камеру) 2)-
воздухозаборная шахта 3)-
воздуховоды (предназначены для доставки
воздуха в требуемом количестве с
требуемыми параметрами в требуемое
помещение) 4)-
воздухораспределители (вентиляционные
решётки, диффузоры и др, для доставки
воздуха с требуемыми параметрами в
рабочую зону) 5)-
магистральный вертикальный воздуховод
6)-
приточная камера (предназначена для
придания воздуху требуемых параметров
(влажности, температуры ит.д.)) 7)-
воздухозаборный клапан (перекрывает
подачу воздуха) 8)-
фильтр (очистка воздуха) 9)-
калорифер (нагрев воздуха) 10)-
вентилятор (создание требуемого давления
и требуемой подачи) 11)
–шумоглушитель (борьба с шумом).

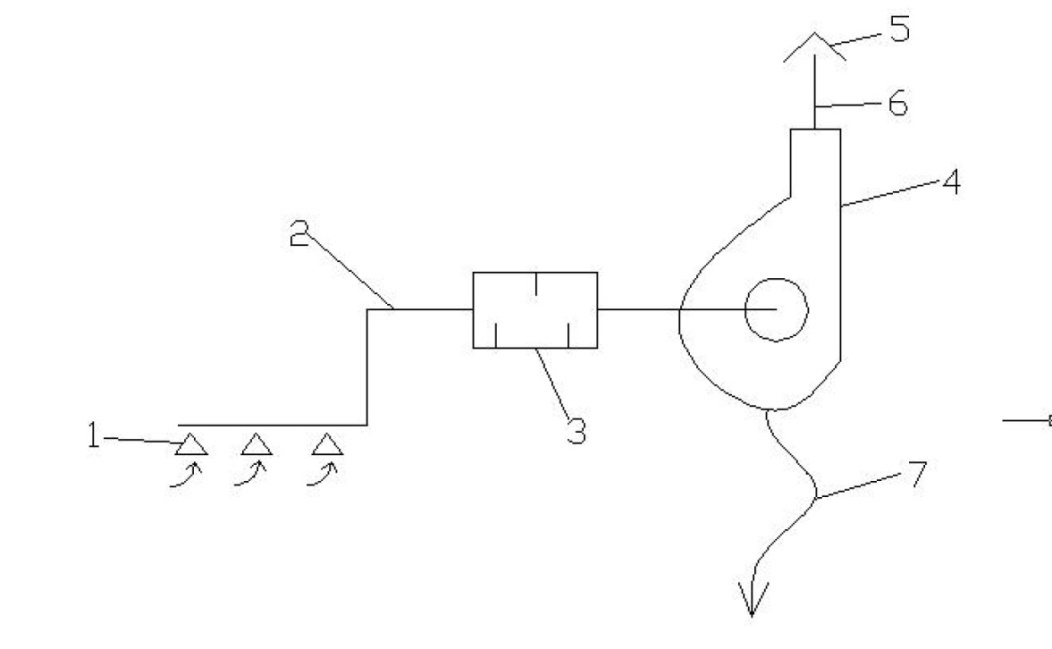

Вытяжная общеобменная канальная система вентиляции с механическим побуждением.
1-вытяжные устройства (диффузоры, решетки), 2-воздуховоды, 3-шумоглушитель, 4-вытяжной вентилятор, 5-зонт,
6- вытяжная шахта, 7- шланг (устанавливается когда запрещена установка зонта, для предотвращения скапливания воды в вентиляторе)
Для улучшения рассеивания вредных выбросов в атмосферу установка зонта не предусматривается: 1)если удаляемый воздух из помещений категории А,Б по взрывоопасности; 2)если удаляются ВВ 1,2 класса опасности; 3)системы удаляющие воздух с неприятным запахом, а также местные отсосы.
В
случае отсутствия зонта атмосферные
осадки попадают в вытяжную шахту, поэтому
внизу вырезают штуцер, туда присоединяют
шланг, жидкость отводиться в канализацию.

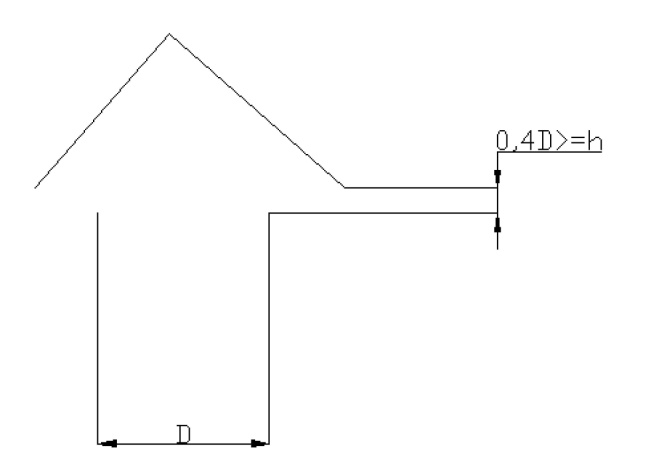

Воздуховыпускные устройства устанавливаются на расстоянии 10м по горизонтали и 6м по вертикали от воздухозаборных устройств, расстояние можно уменьшить если обосновать расчётом величину зон рассеивания ВВ.

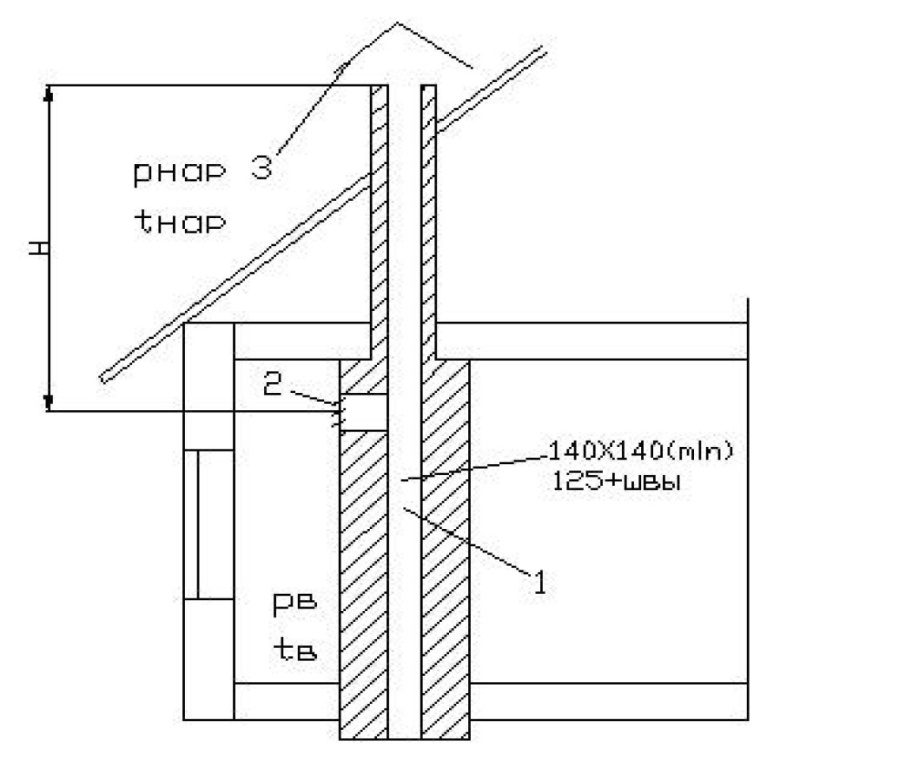

С
истема
канальной вытяжной вентиляции с
естественным побуждением.
1-канал в кирпичной кладке;
2-вытяжное устр-во.диф-ор,
решётка,сетка (должно быть регулир-ое.)
3-зонт
Работа за счёт располагаемого давления.
Этот перепад затрачивается на преодоление потерь на трение и местные сопротивления
Расход воздуха равен:
Для определения скорости запишем выражение определяющее располагаемое давление:
По
найденной скорости воздух
а
определим расход:
1.Естественная вентиляция считается на температуру наружного воздуха tн=+5⁰С, если ρн↑=>L↑. 2.H↑=> L↑ 3.λ↓=> L↑ 4. ζ↓=> L↑ 5. AxB↑=> L↑
Принципиальное различие расчета естесств. и механич. вентиляции:
В механических системах: конструируем систему, производим аэродинамический расчет, затем подбираем вентилятор.
В
естественных системах: сначала находим
располагаемое давление, затем подбираем
такое сечение канала и местные
сопротивления, чтобы
не превышало

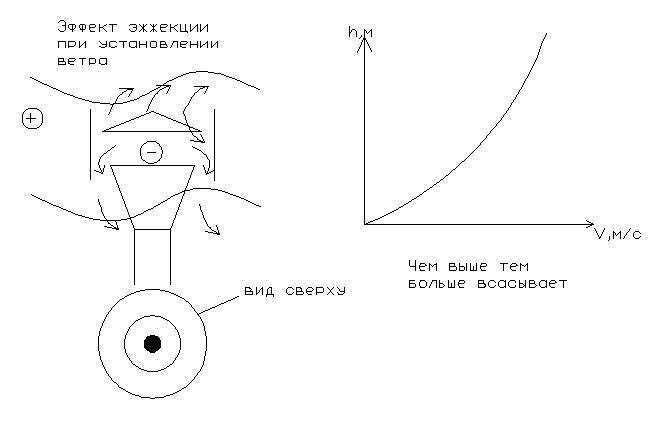

Д
ля
усиления естественной тяги используются
дефлекторы различного типа которые
устанавливаются в устье шахты
О
бязательное
условие вытяжной естественной вентиляции
является наличие притока(ест., мех.)
В
малоэтажных зданиях: схема со сборным
коллектором

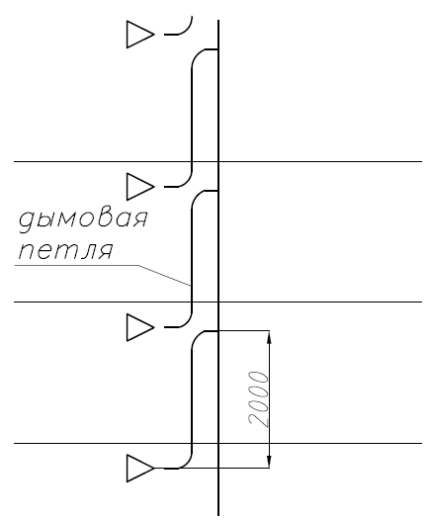

В многоэтажках применяется спутниковая схема:
У ствола может увеличиваться сечение.
2м – против перетекания дыма м/у этажами
