6. Гидравлический расчёт водяных систем отопления по характеристикам гидравлического сопротивления.

Произвести гидравлический расчет системы отопления - это значит подобрать диаметры всех трубопроводов таким образом, чтобы располагаемое давление было достаточно для преодоления всех сил сопротивления на пути движения теплоносителя.

S-характеристика гидравлического сопротивления, численно равна потерям давления на рассматриваемом участке при расходе теплоносителя на этом участке в 1 кг/ч. , . , А-удельное гидродинамическое давление на данном участке, зависит от диаметра . - приведенный коэфф трения, 1/м. Этот метод более точный т.к. не рассчитываются отдельно потери в МС и по длине в отличие от метода удельных потерь на трение.

1. На каждом участке определяется расход теплоносителя , кг/ч.

-нагрузка на уч, Вт. с=4,19 кДж/кг*С. = , = . -коэф, повышающие тепловую мощность

2. Определяются средние удельные потери давления на трение , Па/м.

3. на каждом участке определ. удельная характеристика сопротивления.

, .

4. По известной удельной хар-ке по таблицам на каждом участке определяют диаметр участка, причем для стояков выбирают ближайший меньший диаметр, для магистралей ближ больший. По таблицам для выбранного диаметра назначают и удельное гидродинамическое сопротивление А.

5. Определяют хар-ку сопротивления участка или берут ее готовой величиной для заданного приборного узла или узлов присоединения к магистралям.

6. Опр-ют потери давления на каждом участке , Па.

7 . Определяют суммарные потери давления по всему кольцу и сравнивают их с располагаемым давлением оставляя запас на неучтенные потери от 5 до 10%.

.

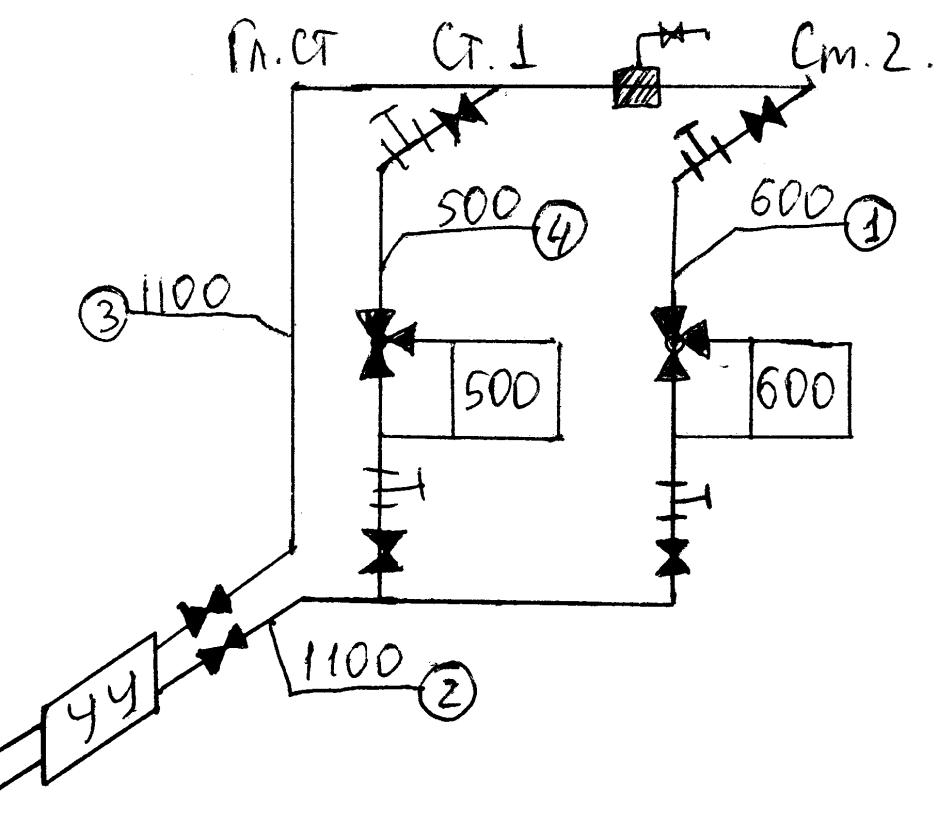

8. После увязки главного циркуляционного кольца увязывают потери давления во второстепенных кольцах.

Невязка ,

если >10% то d уменьшаем или ставим дроссельную шайбу, мм

6. Основные и добавочные теплопотери через наружные ограждения. Определение площади поверхности ограждающих конструкций.

Основные теплопотери

, (Вт)

А – площадь поверхности огражд. Констр., м²; , где R₀ – расчетное сопротивление теплопередаче ограждающей конструкции ( ), м2*⁰С/Вт; t_int – температура внутреннего воздуха, ⁰С; t_ext – темпер наружного воздуха, ⁰С; n– коэф-т, учитывающий положение наружного ограждения по отношению к наружному воздуху.

Выбор t_ext. За расчетную температуру принимают температуру холодной пятидневки с обеспеченностью 0,92. Расчетная температура берется по СНиП «Строительная климатология и геофизика» (параметр Б) для холодного периода года

Выбор t_int. Для жилых и обществ. Зданий t_int выбирается по ГОСТ по оптимальным параметрам, либо по ведомственным нормативным документам.

Для производственных зданий t_int принимается по соответствующим нормативным документам.

1. Высота помещения h<=4м t_int=t_р.з.

2. h>4 м, t_int=t_ср,

t_р.з. – температура воздуха рабочей зоны; t_п – температура воздуха под перекрытием

Для общественных зданий t_п=t_р.з.+3 при наличии значительных конвективных потоков. Для промышленных зданий t_п=t_р.з.+∆(h-4).h – высота здания, ∆ - градиент повышения т-ры по высоте здания.

град/м для помещений где тепловая напряженность q_v<=23,3 Вт/м3; град/м при q_v>23,3;

q_v – характеризует тепловыделение помещений; q_v=Q_изб/V_пом, Вт/м3; Q_изб – избыточные тепловыделения помещения; V_пом– объем помещения.

R₀ для наружных стен и перекрытий: . –рекомендуемое сопр-е теплопередаче. - градусосутки отопительного периода, , где -средняя температура наружного воздуха за отопительный период; -продолжительность отопительного периода, сут.

-основное условие.

R₀ для окон и балконных дверей: ; .

Коэффициент теплопередачи . Коэффициент теплопередачи для окон корректируют, поскольку при определении теплопотерь через стены из их площади не вычитают площадь окон .

R₀ для входных дверей: ; ; , где -коэф-т теплоотдачи с внутренней поверхности; . -нормируемый температурный перепад.(значение приводится в СНиП в зависимости от вида наружного ограждения(НС, Пл, Пт, Ок, Д), назначения здания и помещения(бывают: жилые, лечебные, детские, общественные, промышленные)).

Уточненный коэффициент теплопередачи для двери .

Утепленные полы на грунте : это полы, в конструкции которых имеются слои с коэф теплопроводности λ≤1,2 Вт/м²С.

Пол делится на зоны. Всего 4 зоны. 1,2,3 зоны шириной на 2 метра. 4 зона – все остальное. Углы учитываются 2 раза. Теплопотери считаются для каждой из зон отдельно, затем складываются.

– коэфф теплопередачи, Вт/м²С. - сопротивление теплопередаче, м²С/Вт.

- сопротивление теплопередаче одной из четырех зон, м²С/Вт. (СНиП)

- термическое сопротивление каждого слоя, м²С/Вт.

- толщина утепляющего слоя, м. - коэф теплопроводности утепл слоя Вт/мС.

Д обавочные т/п через наружные ограждения

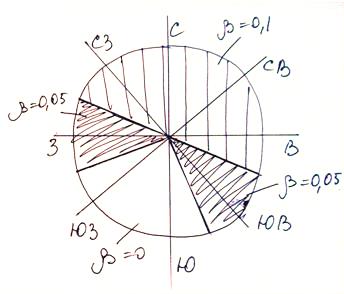

1. Теплопотери на ориентацию по сторонам света. Для вертикальных и наклонных поверхностей . При определении т/п через наклонную пов-ть, рассматривается ее проекция на вертик. Пл-ть. Эти потери учитывают неодинаковую освещенность солнцем наружного ограждения и неодинаковые поступления солнечной радиации в помещение.

Если С, СЗ, СВ, В – β=0,1 добавка; ЮВ, З – β=0,05; Ю, ЮЗ β=0

2. Добавка на наличие 2-х и более стен в помещении.

3. Добавка на т-ру наружного в-ха. Учитывается при определении теплопотерь через неутепленные полы над холодными подпольями в местностях с т-рой наружн. В-ха ниже -40⁰ С; β=0,05

4. Добавка на врывание холодного в-ха через открывающиеся наружн. Двери или ворота, не оборудованные тепловыми завесами. Не относится к запасным летним дверям или воротам. Зависит от конструкции дверей или ворот и высоты здания.

Тройные двери с 2-мя тамбурами β=0,2H; Двойные двери с тамбуром β=0,27Н; одинарные двери β=0,34Н; ворота с тамбуром β=1; ворота одинарные β=3. Н (м) – расстояние между отметкой земли и верхом карниза или устьем вытяжной шахты или центром фонаря.

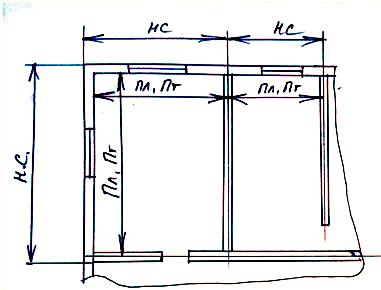

Определение площади пов-ти огражд. констр.

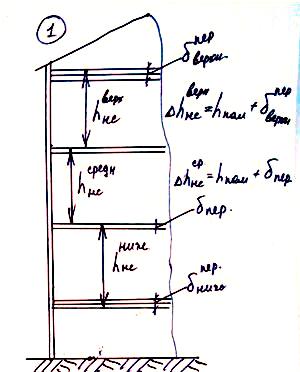

Для нижнего этажа высота наружной стены:

1. над неотапливаемым подвалом.

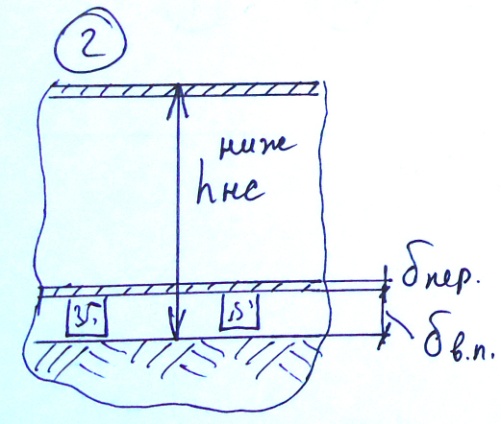

2. Пол на лагах

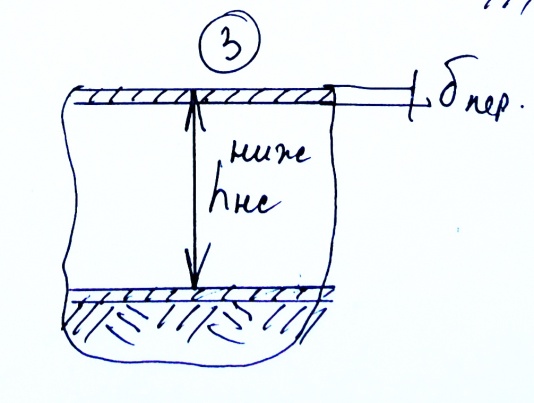

3. Пол на грунте
