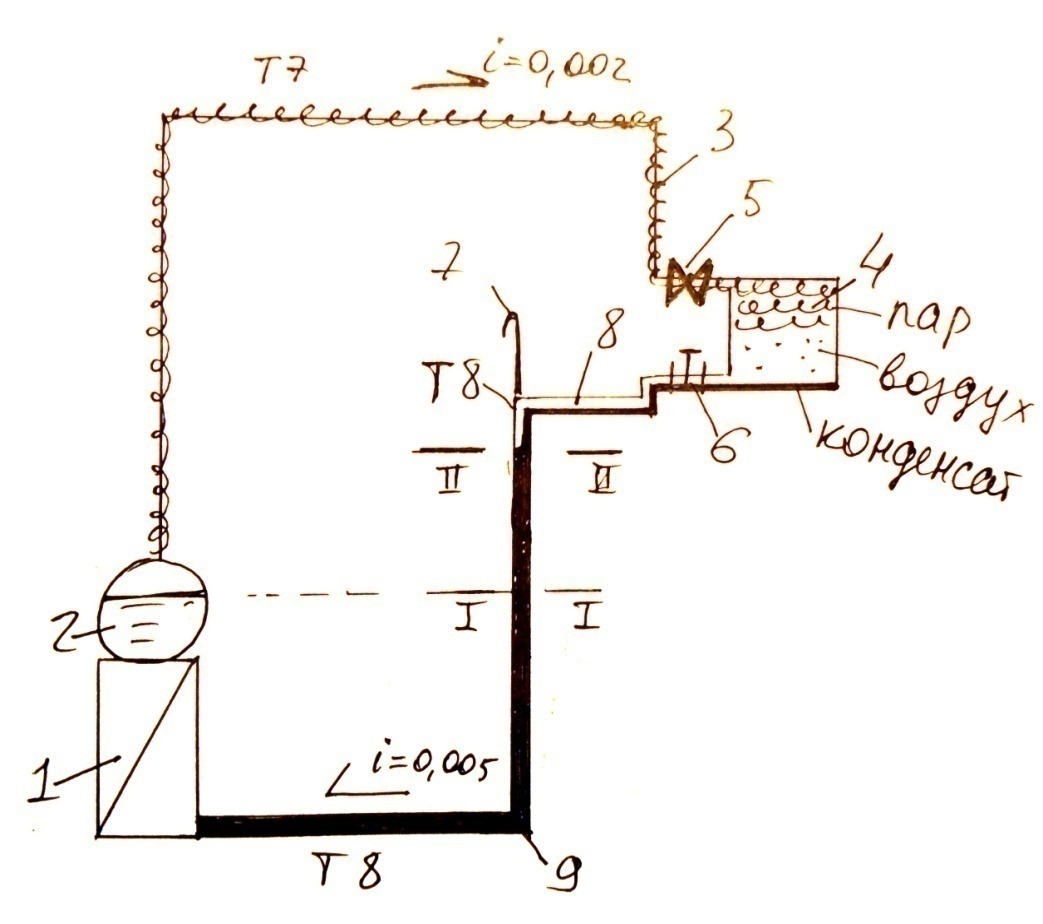

1. Принципиальная схема замкнутой паровой системы отопления низкого давления.
1
– паровой котел; 2
– паросборник; 3
– паропровод. Т7
– маркировка паропровода; 4
– отопит прибор; 5
– вентиль с прямым или косым шпинделем;6-
парозапиратель. В системах высокого
давления на конденс подводках устан
вентиль; 7-
воздушная трубка с вентилем. Устан в
конце горизонтального участка сухого
конденсатопровода; 8
– сухой конденсатопровод. Работает
неполным сечением. Верхняя часть
заполнена воздухом. Удаляется из средней
части системы ρпара<ρвозд<ρводы.;
9
– мокрый конденсатопровод. Заполнен
на все сечение водой. Т8
– маркировка конденсатопровода.
Диаметр сухого конденсатопровода принимается больше диаметра мокрого.
Главная составляющая движения теплоносителя – начальное давление пара в котле.
2. Тепловой расчет отопительных приборов.
З
аключается
в определении площади поверхности и
подборе ОП.
-тепловая
мощность ОП с учетом теплоотдачи от
трубопровода.
теплопотери
помещения;
коэффициент,
учитывающий долю тепла, даваемого в
помещение трубопроводами;
-для
открытых труб;
-тепловой
поток с поверхности трубопроводов,
проложенных в помещениях;

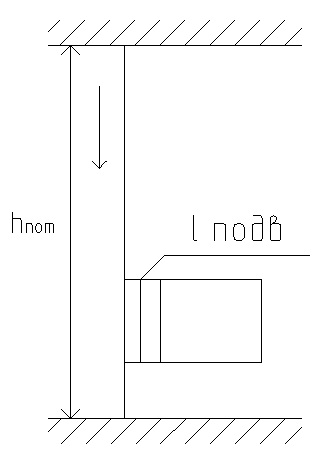

-длина
трубопроводов гор.и верт.
;
-плотность
теплового потока с поверхности одного
погонного метра горизонтальной и
вертикальной трубы Вт/м (принимается
по справочнику. Зависит от d
и среднего
температурного напора).
-,
где
-номинальная
плотность теплового потока отопительного
прибора, определена при стандартных
условиях; Стандартные
условия: когда прибор установлен открыто
возле наружной стены, теплоноситель
подается сверху вниз, присоединение к
трубопроводу одностороннее, температура
на входе 105 на выходе 70,
,
n, p, c-показатели, учитывающие гидравлические и конструктивные особенности отопительных приборов (расход и направление движения) (принимаются по справочнику).
Подбор отопительных приборов
Секционные радиаторы
,секций
-расчетная
площадь ОП,
;
-площадь
поверхности одной секции
(берется
по справочнику);
-это
коэффициент, учитывающий способ установки
отопительного прибора(по справочнику);
-характерен
только для секционных радиаторов- это
коэффициент, учитывающий расчетное
количество секций.
;
;
Nокр.
В большую сторону!
П
анельные радиаторы, конвекторы с кожухом
;
-площадь
поверх.одного панельного радиатора или
конвектора

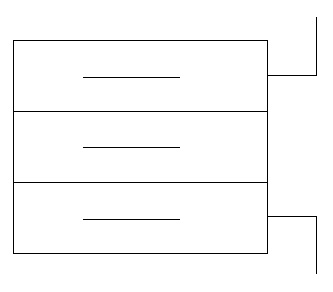

Конвекторы без кожуха, ребристые трубы.
,
N-количество
приборов, n-число
рядов приборов по высоте 4)Гладкие трубы
м.
-площадь
одного погонного метра гладкой трубы
м2/м;
n-число
труб по высоте;
-коэффициент,
учитывающий способ установки регистра
из гладких труб.
3.Принципиальные схемы систем насосного водяного отопления при местном теплоснабжении и с естественной циркуляцией.

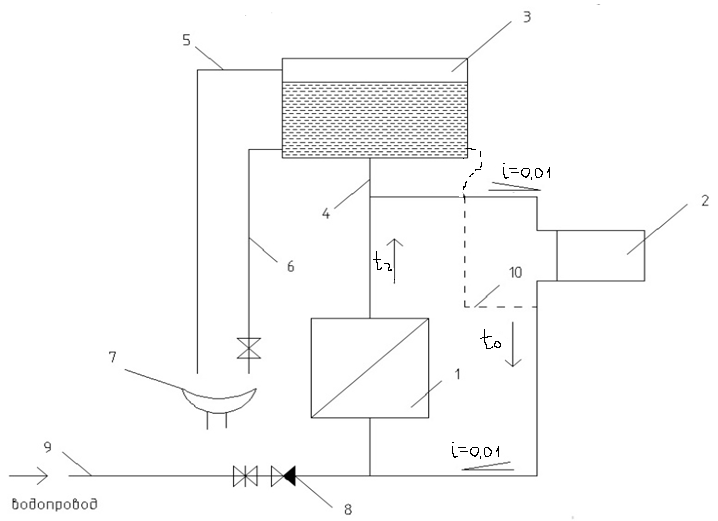

с естественной циркуляцией:
1-котел. 2-отопительный прибор. 3-открытый расширительный бак. 4-расширительная труба бака. 5-переливная труба бака. 6-сигнальная или контрольная труба бака.
7-раковина(приемное устройство) . 8-обратный клапан. 9-водопроводная линия
10-циркуляционная труба
Расширительный бак обеспечивает необходимое давление в СО.
Расширительная труба предназначена для подачи объема воды в расширительный бак при ее нагревании до расчетной. Так же через трубу 9 в СО поступает вода для поддержания необходимого уровня в СО если произошли утечки или понизилась температура теплоносителя.
Переливная труба- через нее можно удалять воду. Врезка переливной трубы соответствует максимально допустимому уровню воды в СО.
Сигнальная или контрольная труба соответствует минимальному уровню воды для работы СО.
Циркуляционная труба предназначена для установления циркуляции воды через расширительный бак если он установлен в неотапливаемом помещении для предотвращения замерзания в нем теплоносителя
Побудитель движения теплоносителя – разность гидростатических давлений в вертикальных участках трубопровода (в результате охлаждения теплоносителя).
с
насосной циркуляцией:
1-котел
2-отопительный прибор
3-открытый расширительный бак
4-воздухосборник
5-циркуляционный насос
6-расширительная труба бака
7-циркуляционная труба бака
8-переливная труба
9- сигнальная (контрольная) труба
отличие гравитационных систем от насосных:
1.Распологаемое давление в гравитационных системах меньше, чем в насосных.Δ Pр.ест<Δ Pр.нас
2.Скорость теплоносителя в системах с естественной циркуляцией меньше, чем в насосных. Wест<Wнас (Wнас до 3м/c).
3.В тройниках, крестовиках процессы слияния и разделения потоков в насосных системах происходит более резко, чем в гравитационных. Чтобы избежать гидравлических ударов при эжектирование следует в насосных системах ограничивать скорости теплоносителя в зависимости от диаметра трубопровода.
4.Из за больших скоростей в насосных системах отопления необходимо предусматривать специальные меры для удаления воздуха( устанавливается воздухосборник, для ест. – расширительный бак).
5.В насосных системах отопления в следствии работы насоса в некоторых точках может возникать разряжение. Может возникнуть явление кавитации.
6. Из за больших скоростей диаметры трубопровода в насосных системах отопления значительно меньше, чем в естественных системах отопления, при одинаковой мощности . dнас≤dест; капитальные затраты - Кнас<Kест; эксплуатационные затраты - Энас>Эест; приведенные затраты – П=К+Э, выбирается по min→ П= min.
7.Радиус действия насосной системы больше чем естественной из-за располагаемого давления.
Побудитель движения теплоносителя – насос.
