7. Устройство внутридомовых газопроводов, способы прокладки. Отключающих устройств | их установка во внутридомовых газопроводах, схема подключения отключающих устройств.
Газопровод, проложенный от стены здания до газоиспользующего оборудования называется внутренним. В отличии от наружного газопровода, который расположен вне здания. В жилых домах разрешается использование газа только низкого давления(для жилых – 0,003МПа, общественных – 0,005МПа)
Газопроводы в жилых зданиях прокладываются только из стальных труб. Допускается применять медные трубопроводы. Они должны соотв-ть госту.
Наружный диаметр этих труб подходит для нарезания трубной цилиндрич. резьбы, эта резьба необходима для установки запорно-регулируемой арматуры. Газопроводы прокладывают открыто, пересечение оконных и дверных проемов не допускается. Труба крепиться к несущим стенам с помощью крюков, хомутов и кронштейнов.

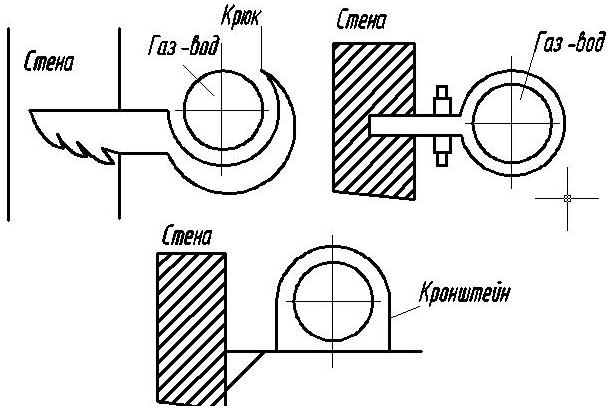

К
рюк
заделывается в стену на цементном
растворе. Эти крепления наиболее
распространены.
Кронштейны применяются при диаметре условного прохода более 40 мм. Крепления устанавливаются через определенные промежутки (2-3м), а так же в местах поворота газопровода и на опусках перед приборами и вдоль запорно регулирующей арматуры. Газопроводы соединяются между собой с помощью сварки (неразьемное соединение). Разъемные соединения устанавливаются в местах присоединения приборов. Расстояние от стен до газопровода должно быть не менее половины наружного диаметра трубы. Газопровод должен быть расположен так, чтобы его было удобно обслуживать и ремонтировать.
Не допускается прокладка газопроводов:
В подвалах
В помещениях подстанций и распределительных устройств.
Через вентиляционные каналы, дымоходы, шахты лифтов
Через помещения, где газопровод может быть подвержен коррозии.
транзитная прокладка через жилые помещения зданий
В
2003 году запрещена прокладка газопроводов
через лестничные клетки, поэтому при
новом строительстве газопроводы в
подьезды не вводят, их вводят в те
помещения, где устанавливается
газоиспользующее оборудование.
Для предотвращения коррозии трубопровода, он окрашивается двумя слоями краски, чаще всего желтой.
Отключающие устройства внутридомовых газопроводов. Футляр. Рукав.
Краны (шаровые пробковые) их устанавливают так, чтобы ось пробки или запорного устройства сферы шарового крана была параллельна стене. Установка упорной гайки в сторону стены не допускается.

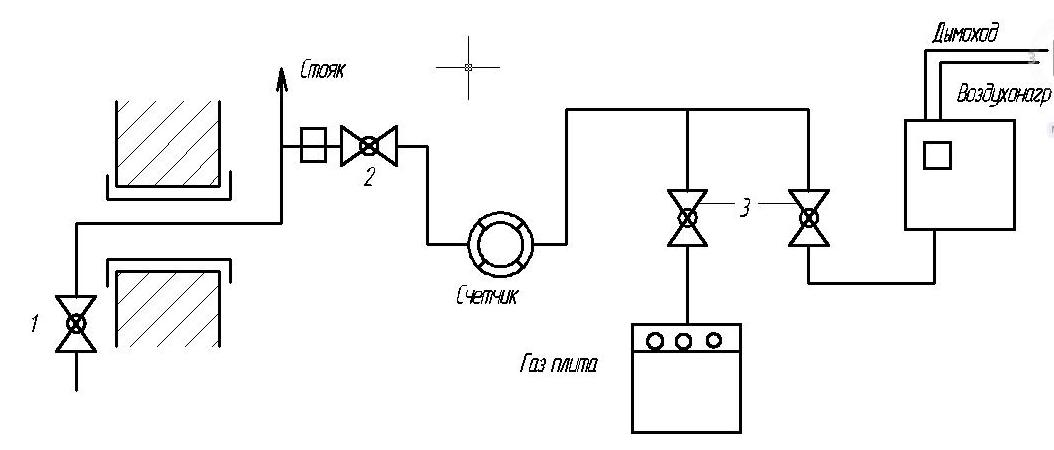

Краны устанавливают: 1)для отключения стояков выше 5-ти этажей (кран 1) располагается на наружном газопроводе(кран на вводе).2)перед счетчиками (кран 2) обязательна установка шаровых кранов если для отключения счетчика нельзя использовать кран на вводе. 3)перед каждым газопотребляющим прибором.
Перед каждым газовым прибором устанавливается газовый счетчик, подбираемый на максимальное газопотребление.

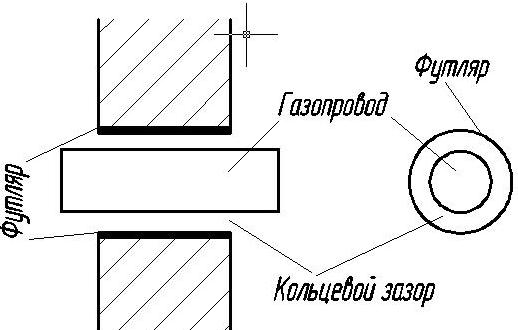

Футляр служит для защиты газопровода от повреждений и коррозии. Футляр-труба большего, чем газопровод диаметра, которая устанавливается при прокладке газопроводов через стену и между этажными перекрытиями. Пространство между стеной и футляром заделывают цементным раствором.
Газопровод,
монтируемый в футляре окрашивают.
Пространство между газопроводом и
футляром (кольцевой зазор) заполняют
промасленной паклей, края футляра-цементом.
Кольцевой зазор должен быть не менее
10мм. если диаметр условного прохода
газопровода свыше 32 мм. и не менее 5 мм.
если диаметр условного прохода менее
32 мм. Края футляра выступают от пола на
высоту не менее 5 см. Газопровод в футляре
не должен иметь стыков, резьбовых и
фланцевых соединений.
Гибкие рукава используют для присоединения к газопроводам : -бытовых газовых приборов. -баллонов СУГ. -контрольно измерительных приборов(счетчики расходомеры манометры). -газогорелочных устройств, переносного и передвижного газоиспользующего оборудования.
Гибкие рукава бывают 2-х видов: -резино-тканевые рукава. -металло-сильфонные рукава.
Под бытовыми газовыми приборами подразумевается оборудование и устройства, использующие тепловую энергию, получаемую от сжигаемого газа, для прямых потребностей быта К таким приборам относят бытовые плиты, проточные водонагреватели, бытовые котлы и газовые горелки.
Газовые плиты. Высота стола около 850 мм, подвод газа на высоте 0,7м к плите. Плиты могут присоединять жестко или на гибком шланге ( менее 2м). Перед плитой устанавливается отключающий кран на высоте 1,5м от уровня пола, при горизонтальном расположении, кран до плиты не менее 0,2м.
Проточный газовый водонагреватель. Вешается на стену, низ нагревателя до пола 1 – 1,2 м присоединяется к газопроводу всегда жестко.
Общие требования: Диаметр стояка не меньше Ду 20. Перед газовым оборудованием должен быть свободный проход 1м. Исп-е сжиж топлива в цокольных и подвальных пом-ях не допуск-ся.
8.Сжиженные углеводородные газы, их состав, смеси летняя и зимняя. Физические свойства СУГ. Регазификация, хранение и транспортировка. Индивидуальные и групповые баллонные установки, групповые резервуарные установки.
СУГ называются углеводороды и их смеси, которые при определенной температуре и атмосферном давлении окружающего воздуха находятся в газообразном состоянии, а при относительно небольшом повышении давлении(без снижения температуры) переходят в жидкость. Химический состав сжиженных УВГ: состоят из пропана, бутана и примесей. В зимней смеси пропан не меньше 60% от СУГ. В летней бутан достигает 60%
Свойства СУГ:
-высокая плотность газов (св-во паровой фазы)
- невысокие температуры воспламенения в зависимости от состава газа
-низкая теплоемкость СУГ паровой фазы
-низкие пределы взрывоопасности паровой фазы в воздухе
-возможность образования конденсата если давление повышено, а температура падает
-высокая теплота сгорания паровой фазы(непостоянна, зависит от сост газа и tокр среды)
-значительное объемное сжатие и расширение(св-во жидкой фазы)коэф объемного расширения пропана в 16 раз выше расширения воды
-малая плотность (св-во жидкой фазы)
-СУГ токсичны
Регазификация – процесс перехода жидкой фазы СУГ в газообразную и наоборот.
В летнее время, когда расход газа уменьшается и температуры окр. среды положительны, применяется естественная регазификация без использования каких-либо дополнительных средств нагрева жидкой фазы. В зимнее время температуры отрицательны. При расположении групповых баллонов вне помещения используется искусственная регазификация (змеевик с горячей водой).
Хранение и транспортировка СУГ. С газобензиновых или нефтеперерабатывающих заводов газ в жидком виде доставляется на газонаполнительные станции, в которых осуществляется прием СУГ в резервуары, а также наполнение баллонов и автоцистерн.В автотранспортерах газ доставляется к резервуарным установкам промышленных предприятий, а в баллонах-бытовым потребителям. Для транспортировки газа на большие расстояния используют Ж/Д цистерны, которые имеют высокую прочность.
Методы перемещения СУГ: Наибольшее распространение на газонаполнительных станциях получил насосно-компрессорный способ. Также естественный метод перемещения СУГ (происходит за счет разности уровня перекачиваемой среды СУГ).
Различают следующие типы газобаллонных установок:
Индивидуальные с 1 баллоном до 50л или двумя вместимостью 27л каждый. Для установки внутри помещения(кухня)
Индивидуальные с 2 баллонами вместимостью до 50л общ емкости. Устанавливаются на улице в специальном металлическом шкафу.
Групповые, вместимостью до 50л(общ) устанавливаются в отапливаемом помещении.
Индивидуальные баллонные установки предназначенные для снабжения газом отдаленных квартир-шкафная наружная, вместимостью до 50л и подачи газовой паровой фазы газопотребляющего агрегата.
Внутриквартирные баллоны для 2х горелочной плиты 5л, для 3х горелочной 27л, для 4х горелочной 50л.
Требования:
При подземном размещении резервуарных установок они устанавливаются в грунте, на который засыпают крупнозернистый песок, основание котлована утепляют щебнем. В случае, если присутствуют высокогрунтовые воды, вокруг групповой установки делают дренажные трубопроводы.
Расстояние между отдельными резервуарами должно быть равно половине диаметра большого смежного резервуара.
Резервуарные установки для хранения СУГ. Для хранения СУГ у потребителя используются стационарные резервуары. Установки газоснабжения с 2 и более резервуарами называют резервуарными. Они бывают подземными и надземными.
Надземные применяют для газоснабжения предприятий промышленного и с\х назначения.
Подземные используют для газоснабжения коммунально-бытовых потребителей.
В состав резервуарной установки входят:
Резервуары
Трубопроводы обвязки резервуаров по жидкой и паровой фазе
Запорно-регулирующая арматура
Регулятор давления
ПЗК и ПСК
Показывающие манометры, установленные до регулятора давления газа
Устройство для контроля уровня в резервуарах и испарителях
Площадки резервуарный установок огражадются забором высотой не менее 1,6м из несгораемых материалов. Расстояние от крайней стенки резервуара до забора не менее 1м.

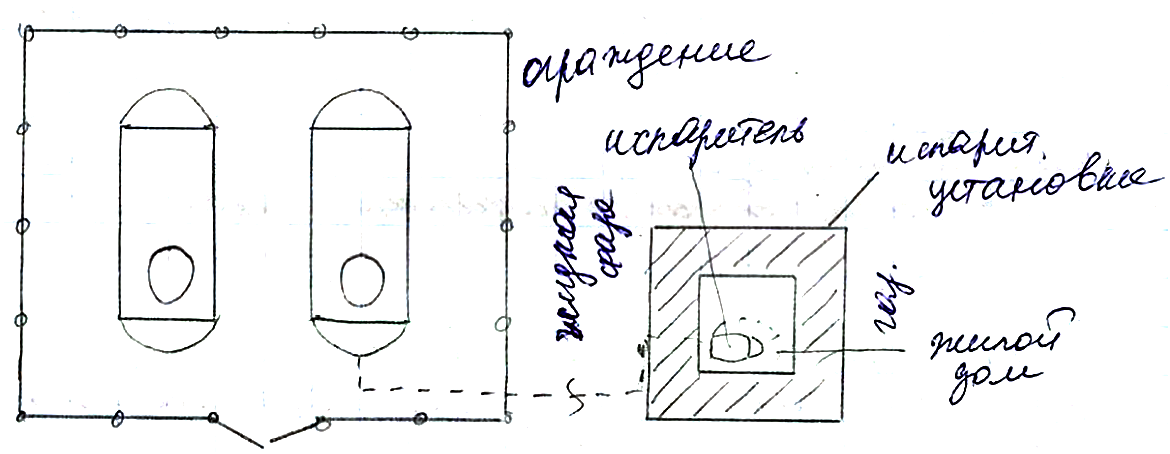

Схема установки подземных резервуаров с 2 емкостями и испарительной установкой
