6.Коррозия газопроводов, схемы возникновения коррозии. Пассивная и активная защиты газопроводов. Схемы электрохимической защиты (катодная, протекторная).

Коррозия металлов «К» – разрушение металлических поверхностей под влиянием химического или электрохимического воздействия окружающей среды. Ей могут подвергаться наружные и внутренние поверхности трубопровода. К. внутренних пов-тей происходит в результате взаимодействия в присутствии влаги с такими агрессивными компонентами как H₂S и O₂. Наибольшую опасность представляют К. внешних поверхностей газопровода. В зависимости от коррозионных факторов различают почвенную К. и К. блуждающими токами.

Почвенная К. – электрохимическое разрушение стальных газопроводов, вызванная действием почвы, грунтов и грунтовых вод.

К. блуждающими токами – электрохимическое разрушение подземных газопроводов, вызванное возникновением постоянных и переменных токов, источником которых является электрифицированный рельсовый транспорт(магистральный, пригородный, городской, промышленный).

Почвенной К. подвергаются незащищенные поверхности трубопровода, скорость распространения К. в почве зависит от свойств грунта: влажности,температуры,электропроводности,воздухопроницаемости,наличие солей в грунте. При пониженной температуре грунта и замерзании его процесс К. замедляется.

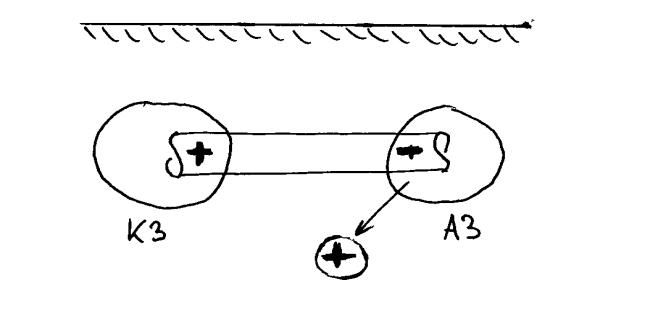

Коррозия – результат взаимодействия металла, выполняющего роль электрода с агрессивной средой. АЗ – анодная зона, коррозия идет; КЗ – катодная зона, коррозия не идет.

В той части газопровода, где процесс взаимодействия металла и агрессивных элементов почвы идет быстрее образуется АЗ, происходит вынос положительно заряженных ионов, эта часть газопровода становится отрицательно заряженной, в той части, где процесс идет медленнее образуется КЗ, по газопроводу идет ток. В АЗ металл разрушается.

Различают 2 вида защиты газопровода: пассивная и активная. Пассивная – применение изоляционного покрытия( битумно-резинового, битумно-полимерного, полимерного). Покрытия наносятся на заводе, перед нанесением трубу очищают от пыли, начищают до металлического блеска. На место шва наносят изоляцию. В настоящее время существует три вида пассивной изоляции: нормальная 3мм, усиленная 6 мм, весьма усиленная 9мм. Проверку изоляции производят дефектоскопом.

Активная защита. Электрический дренаж, катодная и протекторная защита.

К атодная защита – способ защиты газопровода от коррозии с помощью катодной поляризации газопровода от внешнего источника.

Защищаемый участок трубы превращается в КЗ, АЗ создает закопанный рядом металлический предмет, который подключается к источнику тока, тем самым идет разрушение металлического предмета.

Защита надземных и наземных газопроводов. ОТ атмосферной коррозии газопроводы защищают покрытием состоящим из 2х слоев грунтовки и 2х слоев краски. Газопроводы предприятий окрашиваются в желтый с красными кольцами. Ширина и расстояние между кольцами нормируются в зависимости от давления.

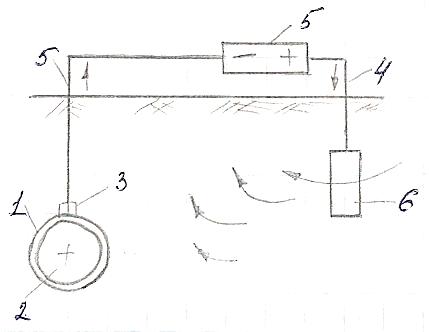

1- место поврежденной изоляции газопровода; 2- газопровод; 3- участок присоединения дренажного кабеля; 4- дренажный кабель; 5- источник постоянного тока; 6- заземление из стальных труб или рельс.

П ротекторная защита. Катодная поляризация защищаемого газопровода осуществляется подключением анодных заземлителей имеющих в грунтовой среде более отрицательный электрический потенциал. Защищаемый участок трубы превращается в КЗ, идет разрушение вспомогательного металла. Протектор закапывается на расстоянии 2м от газопровода и заглубляется ниже зоны промерзания, количество протекторов зависит от грунта.

Защита надземных и наземных газопроводов. ОТ атмосферной коррозии газопроводы защищают покрытием состоящим из 2х слоев грунтовки и 2х слоев краски. Газопроводы предприятий окрашиваются в желтый с красными кольцами. Ширина и расстояние между кольцами нормируются в зависимости от давления.

1- газопровод; 2- изолированные кабели; 3- контрольный ввод; 4- протектор; 5- заполнитель для протектора.
