1 ) Диффузионные горелки

Такие горелки чаще всего применяются в бытовых газопотребляющих приборах, их удобно использовать при увеличении расхода газа в связи с тем, что пламя горения можно оптимально подать в зону горения.

Эти горелки имеют небольшие тепловые мощности, их применяют при сжигании природных и низкокалорийных искусственных газов.

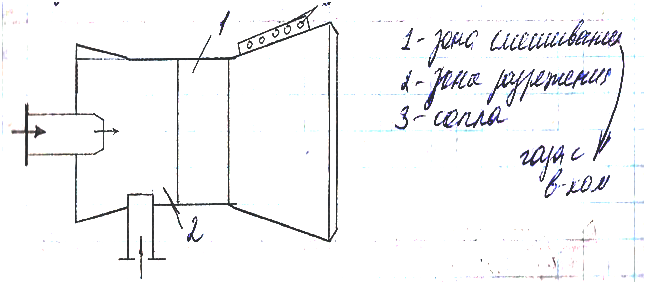

2 3 ) Инжекционные горелки

И

1-зона смешивания

газа с воздухом

2-зона разряжения

3-сопла

нжектор подсасывает воздух из окружающей среды внутрь горелки. В зависимости от количества инжектиру-емого воздуха горелки могут быть с неполной инжекцией воздуха и с полным принудительным смешивании-ем воздуха. «+»: свойство саморегулирования. «-»: изменение давления газа перед горелкой можно только в определенных пределах.

3)Смесительные горелки (с принудительной подачей воздуха)

П роцесс образования газовоз-душной смеси происходит в полости самой горелки и заверша

ется на выходе из сопла горелки в топке. Газовоздушная смесь сгорает коротким почти несветящимся пламенем, воздух необходимый для сжигания газа подается с помощью нагнетате-льных устройств, вентиляторов или инжекторов.

В корпусе горелки установлены лопатки, предающие первичному воздуху турбулентное движение. Горелки заканчиваются керамическим тоннелем, который необходим для стабилизации давления газовоздушной смеси.

Устройства для стабилизации газового пламени

Необходимые условия и конструкционные особенности этих устройств: поддержание скорости выхода газа в безопасных пределах; поддержание температуры горения не ниже температуры воспламенения газо-воздушной смеси.

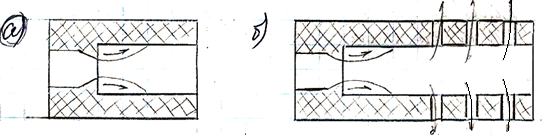

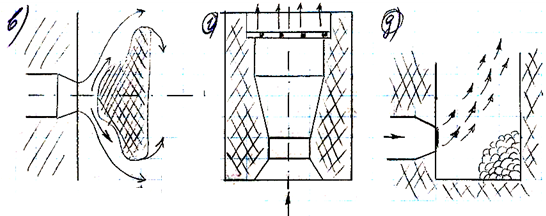

устройства: а)огнеупорный тоннель; б)дырчатая горелочная насадка; в)рассекающий стабилизатор; г)плоская стабилизирующая решетка; д) горка из огнеупорного кирпича.

4.Газорегуляторные пункты и установки (грп и гру). Назначение и основное оборудование. Схема грп.

Назначение и установка ГРП и ГРУ.

Управление режимом работы системы газоснабжения осуществляется ГРП и ГРУ. ГРП и ГРУ – автоматические устройства, выполняющие виды работ:1) снижение (редуцирование) давления газа до заданного значения; 2) поддержание заданного давления вне зависимости от расхода газа потребителями и его давлением перед ГРП; 3) прекращение подачи газа при повышении или понижении давлений после регуляторов сверх заданных; 4) очищают от механических примесей с помощью фильтров.

ГРП сооружают на распределительных сетях населённых пунктов, а также территориях коммунальных, пром. предприятиях. ГРП является отдельно стоящим зданием. ГРУ монтируют непосредственно, где располагаются газопотребляющие агрегаты.

ГРП – здания одноэтажные, надземные из материалов 1 и 2 степени огнестойкости (бетоноблоки, шкафные пункты из металла). Вентиляция в ГРП должна быть естественной, обеспечивающей 3-х кратный воздухообмен.

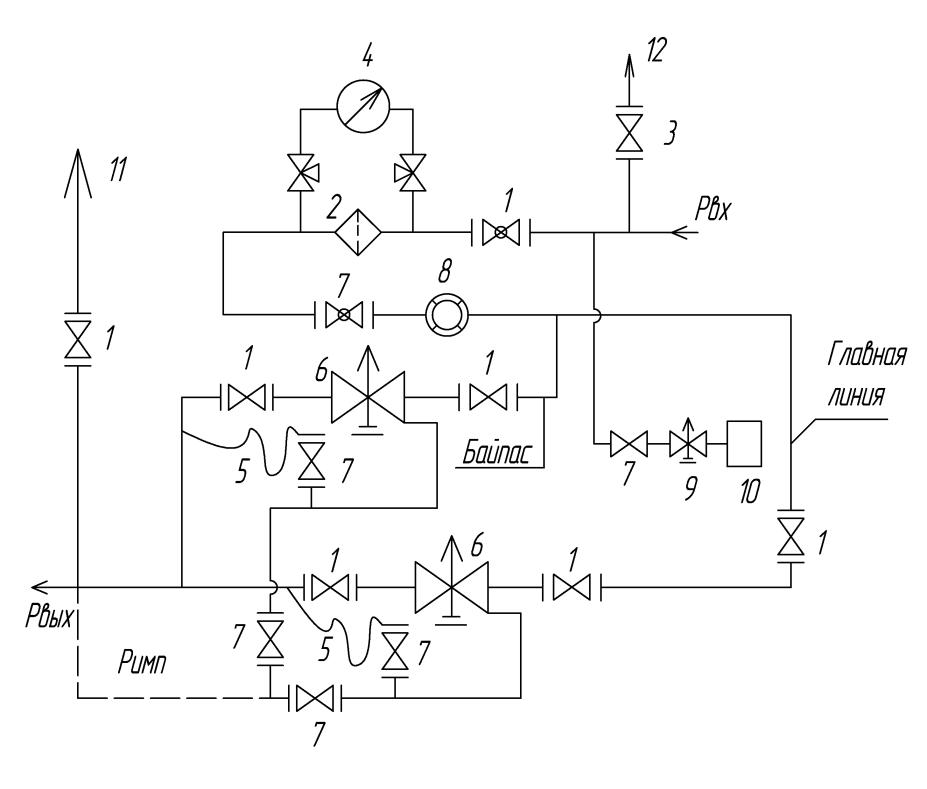

Принципиальная схема ГРП, принцип работы и основное оборудование.

Г РП и ГРУ оснащаются похожим технологическим оборудованием. ГРП и ГРУ выполняют с двумя линиями редуцирования. При наличии 2х линий редуцирования используется как правило одна линия. 2я линия вводится в действие на случай ремонта основной линии, либо в летний период.

1-кран шаровой КШ-50, 2-фильтр типа ФГ, 3-кран шаровой КШ-20, 4-входной манометр, 5-водяной манометр, 6- регулятор давления газа со встроенным ПЗК, 7- кран шаровой КШ015, 8- счетчик газовый, 9- регулятор давления газа РГКГ-1-1,2 со встроенным ПЗК; 10-газогорелочной устройство, 11- клапан (предохранительный сбросной) ПСК, 12-сбросная свеча.

На схеме показана последовательность действия:

1. Газ проходит через фильтр (2), который служит для очистки газа от механических примесей, дифманометр, устанавливаемый у фильтра (показывает степень загрязнения фильтра)

2. Газовый счетчик показывает часовой расход газа.

3. Газ по трубопроводу попадает на регулятор давления, в который встроен предохранительный запорный клапан(ПЗК), регулятор служит для понижения давления газа до требуемого замеряя манометром 5 давление после себя.

4. В случае превышения давления до +15% (замер получен манометром 5) от Рраб в ГРП предусматривается установка ПСК, который сбрасывает газ в атмосферу газ. ПСК устанавливается на газопроводе с выходным давлением. ПСК получает сигнал от манометра 5 по средствам импульсного давления Римп.

5. Горелочной устройство, которое используется как воздухонагреватель для поддержания температуры не ниже 5 градусов в зимний период, устанавливается на высоком или среднем давлении в ГРП. Т.к. горелки работают на низком давлении, перед газогорелочным устройством устанавливают регулятор давления.

ПЗК контролируют верхние и нижние пределы давления газа, а ПСК только верхний. Причем сначала срабатывает ПСК, поэтому его настраивают на меньшее давление, чем ПЗК. В данной схеме работает одна основная линия редуцирования. Вторую линию запускают на случай аварии, ремонтных работ и в летний период.

Предохранительно-запорные клапаны.ГРП и ГРУ помимо регуляторов давления комплектуются также вспомогательными устройствами и оборудованием:1)ПЗК(предохранительно запорный клапан).

2)ПСК(предохранительно сбросной клапан). 3)фильтр для очистки газа с двумя манометрами или с одним дифманометром. 4)сбросные свечи. 5)приборы КИП и автоматики.

ПЗК устанавливается перед регулятором давления либо встроен в сам регулятор давления. ПЗК –запорный клапан, обустроенный мембранной головкой. ПЗК контролируют верхние и нижние пределы давления газа. ПСК сбрасывает в случае скачков давления на +-15%. ПЗК в случае превышения давления на заданную величину полностью перекрывает подачу газа потребителям.

Сбросные предохранительные устройства. ПСК обеспечивает сброс избыточного количества газа в атмосферу. ПСК монтируют на отводящем патрубке газопровода конечного давления, а выходной штуцер подключают к отдельной свече.

Для защиты газопроводов от повышения давления газа часть газа сбрасывают в небольших количествах в атмосферу и в отличие от запорных клапанов предохранительные устройства не прекращают подачу газа потребителю.

Газовые фильтры. Для очистки газа от механических примесей и предотвращения засорения импульсных трубок, дроссельных отверстий, а также износа запорной арматуры в ГРП, ГРУ устанавливается газовые фильтры. Газовые фильтры устанавливаются по ходу движения газа на высокой или средней стороне до ПЗК и регулятора давления.

Для того, чтобы узнать степень загрязнённости фильтра, до и после фильтра на газопроводе устанавливают манометры либо дифманометры, которые оборудуют 3-ёх ходовыми кранами. По перепаду давлений судят о степени загрязнённости фильтра.Ф ильтры в ГРП устанавливают либо сетчатые, либо волосяные. Наибольшее распространение получили волосяные фильтры. Газ проходит через фильтрующий блок, очищаясь от механических примесей, которые либо оседают на дне фильтра, либо попадают в пространство между кассетой фильтра и его крышкой.Сетчатые фильтры отличаются повышенной тонкостью и интенсивностью очистки. В процессе эксплуатации по мере засорения фильтра тонкость сетки повышается, уменьшая пропускную способность.Фильтрующая способность волосяных фильтров наоборот уменьшается в процессе эксплуатации вследствие того, что частицы фильтрующего материала уносятся вместе с газом. При периодической очистке такие фильтры необходимо встряхивать.

Контрольно измерительные приборы и автоматика. В ГРП для регулирования производственного процесса и измерения параметров газа применяют следующие КИП:

1)термометры замеряющие температуру газа. 2)показывающие, регулирующие, самопишущие манометры. 3)приборы для регистрации перепадов давлений на скоростных расходомерах.

4)приборы учёта расхода газа. КИП устанавливаются либо непосредственно на место замера, либо выводятся на специальный приборный щиток.

5.Способы прокладки газопроводов (подземная, надземная и наземная прокладка). Компенсаторы. Типы и установка запорно-регулирующей арматуры на подземных и надземных газопроводах. Задвижки, краны, вентили, конденсатосборники.

Подземная прокладка.

При заложении газопровода в грунт следует учитывать: -для восприятия и уменьшения напряжений, возникающих под действием температурных изменений на газопроводе устанавливают линзовые компенсаторы; -при прокладке газопроводов в зонах с повышенными динамическими нагрузками(ж\д пути, магистрали, трамвайные пути), предусматривают глубину укладки не менее 1 метра газопроводы закладывают в футляр; - газопроводы соединяются не разъемно с помощью сварки(в самое холодное время летом и самое теплое зимой); - запорно-регулирующую арматуру устанавливать на газопроводах следует не ближе 2 метров от края пересекаемых коммуникаций и сооружений.

Трасса г/провода выбирается с учетом расстояния до зданий, сооружений, коммуникаций, деревьев. Проект согласование разбивка трассы на местности раскопка траншеи монтаж. Газопроводы, транспортирующие влажный газ, укладывают ниже зоны сезонного промерзания грунта с уклоном >0.002 и установкой конденсатосборников в низших точках.

Надземная прокладка.

Н ет электрохимзащиты, проще производить осмотр трассы г/провода и устранять утечки газа при авариях. Прокладываются на определенной высоте. Если предусмотрен проход людей, то не менее 2,2 м. В месте проезда автотранспорта – не менее 5 метров. В месте пересечения ж/д – не менее 7 м от головки рельса. Г/провод м.б. проложен на отдельно стоящих опорах, на этажерках, по эстакадам, по опорам других коммуникаций (теплотрассы, водопровода). Не допускается прокладка по опорам электрокабелей. По фасаду зданий и сооружений. Запрещается прокладка г/провода по ж/д мостам, по фасадам зданий из горючих материалов, детских садов, больниц и школ. Г/проводы высокого и среднего давлений не допускается прокладывать по фасадам жилых зданий, если здание производственное, то допускается, только если стены не горючие. Надземно прокладываются только стальные трубопроводы. Все надземные г/проводы окрашиваются в желтый цвет или под цвет фасада здания.

Величина пролета рассчитывается из условия прочности многопролетной балочной системы, с учетом веса трубы, веса газа, ветровой и снеговой нагрузки, температуры, внутреннего давления и обледенения. Для г/проводов, транспортирующих влажный газ, учитывается величина прогиба (не больше 0,02D)

Наземная прокладка.

В ысота прокладки 0,35 м – минимум. Прокладывается там, где не предусматривается проход людей и проезд транспорта. Редко. В основном в частном секторе. Дешевле в монтаже и эксплуатации. Так же г/проводы окрашиваются.

Места установки отключающих устройств. На входе в здание, перед наружными использующими газ установками, на входе и выходе в ГРП, на ответвлениях уличных газопроводов и микрорайонов более 400 квартир.

Отключающие устройства используют для отключения отдельных участков газопровода с целью безопасного и надежного ремонта. При пересечении водных преград в две или более ниток. При пересечении авто и ж/д дорог. Отключающие устройства устанавливают в удобном для эксплуатации месте.

На подземных газопроводах отключающие устройства устанавливают в колодцах и с выносом надземно. На надземных и наземных отключающие устройства устанавливают на высоте не более 2.2 м. Если выше, то предусматривают приспособления, отвечающие технике безопасности.

В) Колодец не глубокого заложения, используется на газопроводах небольшого диаметра, транспортирующий осушенный газ. Не спускаясь в колодец можно перекрыть подачу газа. Этот подъем служит П-образным компенсатором.

Б) Газовый колодец глубокого заложения. Бригада должна состоять не менее чем из 3х человек. В таком колодце устанавливается задвижка (1) и линзовый компенсатор (2), для компенсации температурного удлинения. Компенсатор устанавливается после отключающего устройства по ходу движения газа. Лестница (3), влагосборник (4) Люк (5). Колодцы бывают из сборного ж/б и кирпичные, должна быть выполнена гидроизоляция поверхности. При пересечении стенок колодца трубопровод заключается в футляр.

А) Отключающее устройство с выносом надземно. Преимущества – простота обслуживания, менее опасные условия труда при обслуживании. Недостаток – доступность задвижки для хулиганов.

На надземных газопроводах отключающие устройства устанавливаются на стенах

на допустимом расстоянии от окон и дверей, высота не более 2.2 м. для отключения отдельных стояков при этажности более 5 этажей. Перед каждым газовым прибором устанавливают кран на высоте 1.5-2 м. от пола.

Отключение стояков желательно предусматривать снаружи здания.

Отключающие устройства: задвижки, краны, вентили.

В газоснабжении используют задвижки и краны, вентили из-за больших потерь давления не используют, присоединение отключающих устройств делают муфтовое (резьбовое), фланцевое и под приварку.

Краны делятся на: шаровые, конические, цилиндрические.

Задвижки на газопроводах применяют свыше d>=50 мм, более большие задвижки с электроприводом.

Вентили применяются, когда потерями давления можно пренебречь, при высоком давлении в установках.

Кран полностью перекрывает подачу газа, с помощью задвижки и вентиля можно плавно регулировать подачу газа. Краны изготовляют бронзовые, латунные, стальные, чугунные. Задвижки изготавливают из стали и чугуна. Отключающие устройства подбирают по давлению, при котором они могут работать. Все отключающие устройства должны быть приспособлены работать на воде.

Вследствие эксплуатации уплотняющие поверхности могут истираться, выходить из строя, их заменяют. Задвижки применяют фланцевые.

Вспомогательная арматура и конструкции. Конденсатосборники и компенсаторы.

Вспомогательная арматура: Конденсатосборники и гидравлические затворы. Гидрозатворные имеют функции: запорное устройсвто и сбор конденсата из газопровода.

Конденсатосборники – используются на газопроводах с неосушенным газом. В зависимости от величины давления транспортируемого газа: конденсатосборники низкого, среднего и высокого давления.

Компенсаторы . Под действием температурных изменений возникает усилия, которые могут привести к изгибу или растяжению газопровода. Газопровод из стали 1 км при нагревании на 1 градус Цельсия удлиняется на 10-12 см. В процессе эксплуатации газопроводов величина изменения температуры может достигнуть до нескольких десятков градусов перепадов температур, что вызывает напряжение трубопроводов до нескольких десятков Мпа. Для предотвращения растяжения (стяжки) газопроводов, необходимо обеспечить свободное перемещение, для чего служат компенсаторы. На стальных газопроводах используются компенсаторы:

1. П-образные (подземные и наземные)

2. Линзовые (на подземных трубопроводах)

3. Сальниковые (на внутридомовых)

Сальниковый компенсатор

Линзовый компенсатор

1- корпус, 2-стакан, 3-трубопровод, 4-сальниковая набивка, 5-опорное кольцо, 6-уплотнительное кольцо(грунд-букса)
