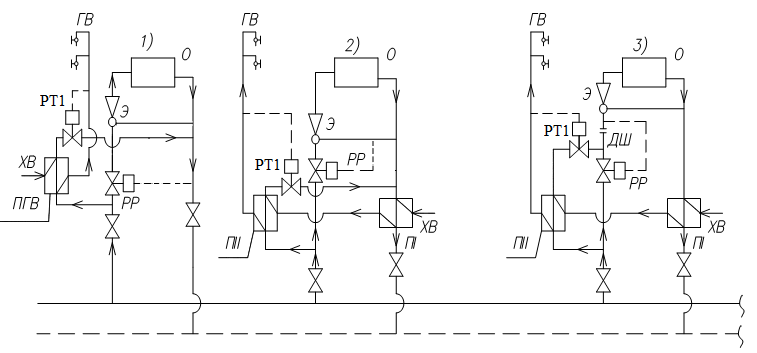

Одно и двухступенчатые схемы совместного присоединения систем отопления и горячего водоснабжения в закрытых системах теплоснабжения.
РР-регулятор расхода(обеспечивает постоянный расчетный расход теплоносителя в системе отопления, независимо от колебаний давления в тепловой сети), ДШ-дроссельная шайба (для увеличения перепада напора между импульсной трубкой и РР), Э-элеватор(для снижения температуры теплоносителя перед системой отопления), РТ-регулятор температуры(обеспечивает заданную температуру горячей воды на выходе из ПГВ), ПГВ – подогреватель горячего водоснабжения (I-нижней ступени, II-верхней ступени).
Схемы: 1)Одноступенчатая
параллельная схема
подключения водоподогревателей ГВС.
.
Область применения:
.
«+»: меньшие капиталовложения по сравнению с 2) и 3).
«-»: не используется тепловой потенциал теплоносителя после системы отопления, что увеличивает теплопотери теплоносителя в системе отопления.
2) Двухступенчатая
смешанная схема
подключения ПГВ ГВС, в которой используется
тепловой потенциал теплоносителя после
системы отопления => позволяет снизить
расход теплоносителя на ГВС.
.
Применение:
.
Недостаток – повышенная стоимость.
3) Двухступенчатая
последовательная схема
подключения ПГВ ГВС.
.
Тепловая нагрузка на ГВС обеспечивается
за счет перегрева теплоносителя в
подающем трубопроводе тепловой сети.
В этой схеме используется так же
аккумулирующая способность ограждающих
конструкций здания. Аккумулятор
«заряжается», когда в систему отопления
поступает теплоноситель с повышенной
температурой.
Применение: .
В чистом виде такая схема не применяется, т.к. мы используем отопительный график температур.
ГАЗОСНАБЖЕНИЕ
1.Природные и искусственные газы. Горючие и негорючие элементы газообразного топлива, примеси. Преимущества и недостатки природного газа перед другими видами топлива.
Газ-агрег. сост в-ва, в кот-ом все мол. движ. хаотич. заполняя весь объём. Газы бывают: природные и искусственные. ПГ состоят из легких предельных углеводородов (CnH2n+2), например: метана, пропана.
Природн. газ добывают из недр земли. Месторожд-ия бывают: газовые(состоят из метана),газоконденсатные(из метана и др газов),газонефтяные(содержат большую часть углеводородов)
Типы искусственных газов:
1.Коксовый газ получают на коксо-химических заводах в качестве побочного продукта металлургического производства из коксующихся углей.
2.Сланцевый газ получают путем переработки горючих сланцев в камерных печах методом сухой перегонки
3.Генераторный газ – продукт переработки твердого топлива методом газификации в присутствии окислителя. Газификация – это процесс термической переработки топлива в результате реакции углерода с кислородом и водяным паром.
4.Доменный газ получают при выплавке чугуна в доменных печах как побочный продукт.
Состав газообразного топлива (горючие+негорючие компоненты):
- Горючие компоненты:
а)Метан CH4: газ без цвета, без запаха, не токсичный. б)Окись углерода СО: окись углерода(токсичен, без вкуса и запаха, утечка влияет на организм, содержится в небольшом количестве. Из газа удаляют СО, так как снижается экзотермический эффект;в)Водород H2:бесцветный,не токсичный газ, без цвета и запаха. Очень легкий. Низкая теплота сгорания;г)Азот N2: безцв, не токсич, без вкуса и запаха. д)Аналогичные свойства этана и пропана, но их масса несколько больше;
- Негорючие компоненты:
а)Двуокись углерода СО2: бесцветный, тяжелый, малореакционный газ при низких t имеет слегка кисловатый привкус. б)Пары воды Н2О;в)Кислород О2: без цвета, без запаха, без вкуса, Чем выше содержание О2 в составе газа, тем более взрывоопасен газ;г)Сероводород H2S: тяжелый газ, обладающий высокой токсичностью с сильным неприятным газом.
Преимущество газа перед другими видами топлива
1.С экономической точки зрения добыча природного газа, его переработка и очистка является более выгодной по сравнению с добычей и переработкой нефти и твердого топлива;
2.С экологической точки зрения при сгорании газа происходит наименьший выброс вредных веществ в атмосферу;
3.При сжигании газообразного топлива выделяется большее количество теплоты, а также такие свойства как теплоемкость (она ниже), жаропроизводительность выше и.т.д. Эти свойства влияют на увеличение КПД теплоагрегата и другого оборудования, которое работает на газовом топливе;
Недостатки газового топлива:
1.Транспортировка ПГ с экономической точки зрения является более затратной по сравнению с другими видами топлива;
2.Смеси,состоящие из определенного количества газа и воздуха являются взрывоопасными, при наличии в закрытом помещении ПГ от 5 до 15 % от общего объема воздуха в помещении в присутствии какого-либо раскаленного тела или возникновения искры, газ взрывается;
3.ПГ не ядовиты, но при концентрации CH4, доходящие до 10% от общего объема помещения, возникает удушье, вследствие недостатка кислорода.
